Veľmi výkonný laboratórny zdroj jednosmerného napätia - prúdu, osadený klasickým transformátorom. Nie je tu použitá technológia spínaného zdroja, čo sa pozitívne prejavuje na parametroch stabilizovaného napätia. Najmä pri vyvíjaní rádiových komponentov, alebo aplikácií, ktoré môžu byť negatívne ovplyvňované signálom vysielaným spínaným zdrojom alebo signálom vloženým priamo do produkovaného stabilizovaného napätia.
Použitie takto výkonného trafa sa prejavuje aj v jeho zvýšenej hmotnosti, ktorá predstavuje 14 kg.

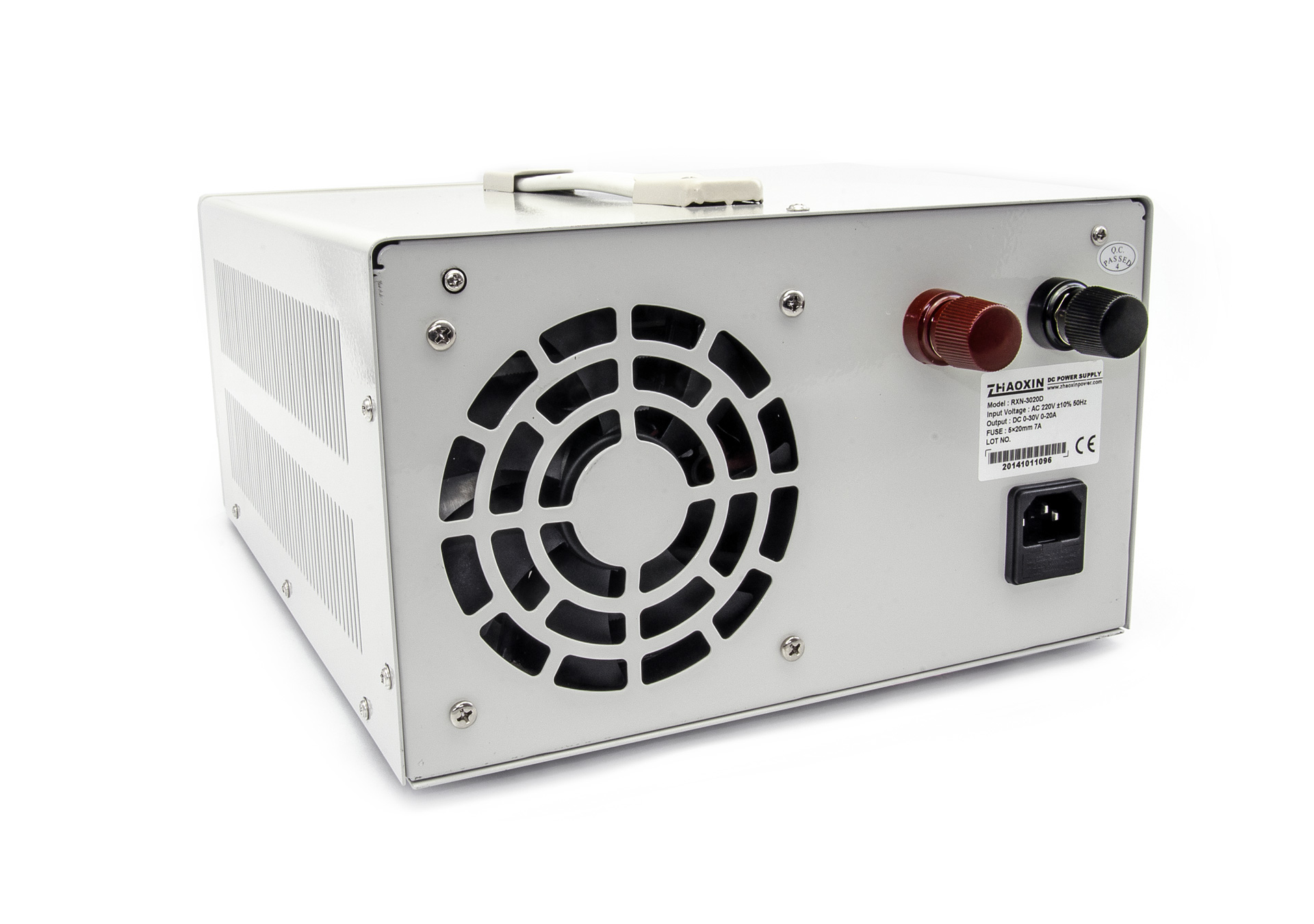

Zdroj je dimenzovaný na trvalé prúdové zaťaženie 20A pri akejkoľvek nastavenej hodnote napätia na výstupných svorkách. O chladenie stabilizačných prvkov sa stará vstavaný ventilátor s priemerom 12 cm. Pre aplikácie, ktoré vyžadujú veľké prúdové zaťaženie, odporúčame používať zadné silové svorky pre pripojenie napájaného zariadenia.

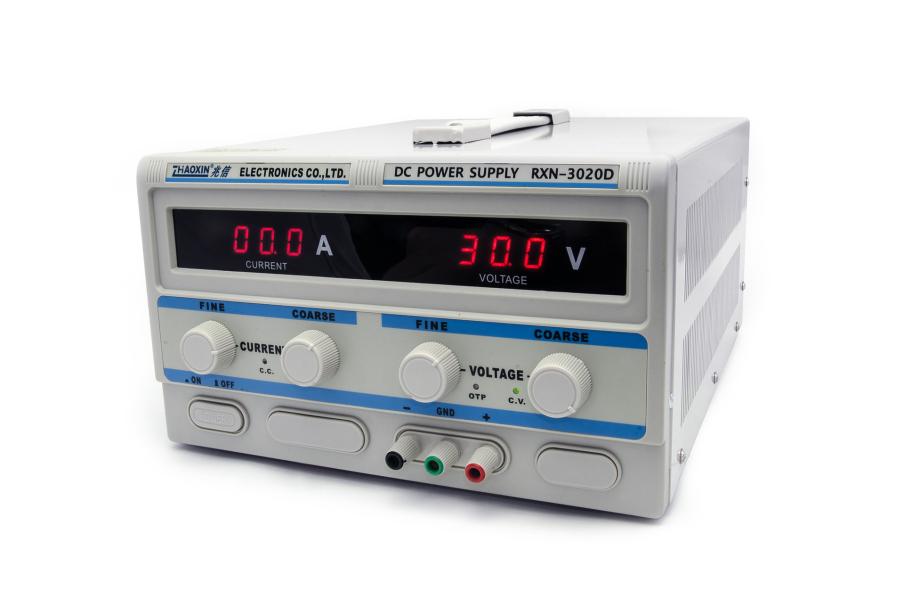

Pre precízne ovládanie slúžia dva potenciometre pre nastavenie napätia a dva potenciometre pre nastavenie prúdu. Jedným nastavíte hodnotu hrubo, druhým potom presne doladíte. Aktuálne hodnoty prúdu a napätia sú zobrazené digitálne na dvoch segmentových LED zobrazovačoch.
Parametre
Laboratorní zdroj |
---|
Typ zdroja | lineárny (transformátorový) |
Pripojenie k počítaču | nie |
Počet výstupných kanálov | 1 |
Symetrické napájanie | nie |
Režim zdroja | CV (Constant Voltage)CC (Constant Current) |
Ukazovatele prúdu a napätia | displej (digitálny) |
Rozlíšenie meradla napätia (dielik) D= | 100 mV |
Rozlíšenie meradla prúdu (dielik) D= | 100 mA |
Presnosť merania napätia | ± 1 % |
Presnosť merania prúdu | ± 1 % |
Galvanické oddelenie od siete | áno |
Hmotnosť | 13 kg |
Napájacie napätie | 230V/50Hz |
Rozmery (šírka - výška - hĺbka) [mm] | 260-168-380 mm |
Prúd | 20 A |
Napätie | 30 V |
Hmotnosť balenia [kg]: | 14 kg |
