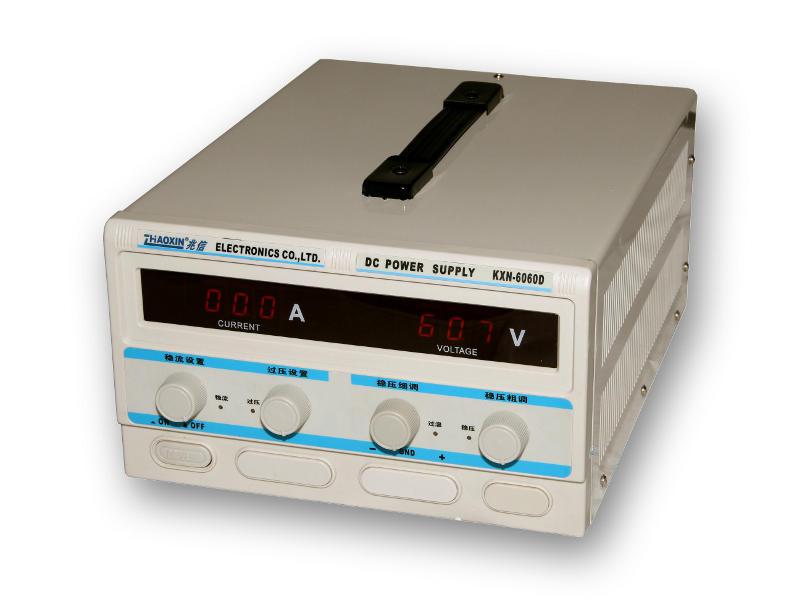

Laboratórny zdroj s výkonom 3,6 kW pre náročné laboratórne aplikácie. 6060D je spínaný laboratórny zdroj 60V / 60A s digitálnymi meradlami oboch veličín, signalizáciou obmedzenia prúdu a ochranami OVP (Over Voltage Protection), OCP (Over Current Protection), OHP (Over Heat Protection).
Ide o pulzný zdroj a nie je teda zďaleka až tak ťažký ako ostatné zdroje rovnakého výkonu osadené klasickým transformátorom; značnú časť hmotnosti tvorí robustný chladič, umiestnený vo vnútri zdroja. Ďalšími priaznivými argumentmi pre pulzný zdroj je nižšia tepelná výkonová strata v porovnaní s lineárnymi zdrojmi a oveľa rýchlejšia odozva, teda vysoká stabilita výstupného napätia. Naopak nemusí byť vhodný pre napájanie aplikácií citlivých na rušenie ako výkonové rádiostanice - tu odporúčame nasadiť transformátorové zdroje.

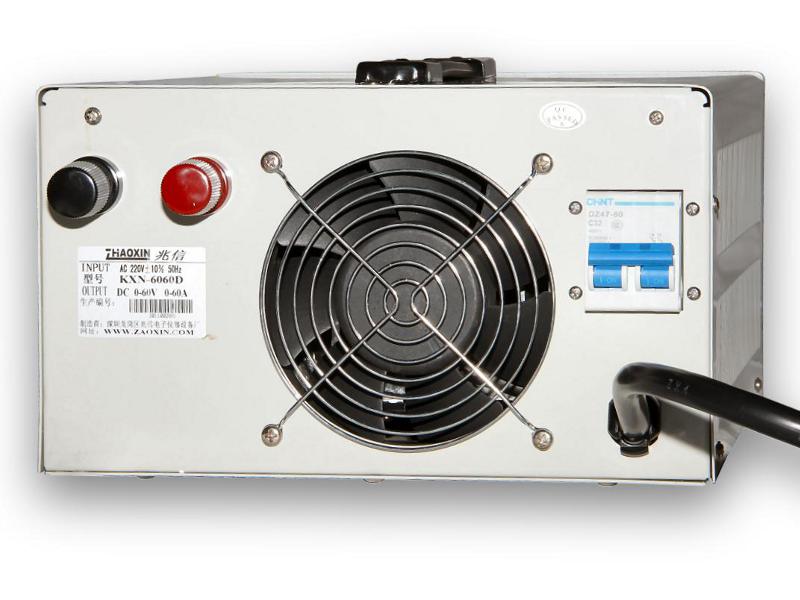

Z dôvodu bezpečnosti nemá zdroj štandardné vývody regulovaného napätia na čelnej strane. Záťaže je nutné pripojiť na robustné pozlátené skrutkované prípojné body na zadnej strane zdroja. Pre veľký príkon zdroja je tiež zariadenie vybavené vlastným dvojitým ističom, ako je zrejmé z ilustratívnych fotiek. Prístroj je vybavený aktívnym chladením v podobe ventilátora s veľkými lopatkami, ktorého otáčky sú dynamicky riadené podľa teploty stabilizačných spínacích prvkov.
Parametre
Laboratorní zdroj |
---|
Typ zdroja | spínaný (impulzný) |
Pripojenie k počítaču | nie |
Počet výstupných kanálov | 1 |
Symetrické napájanie | nie |
Režim zdroja | CV (Constant Voltage)CC (Constant Current) |
Ukazovatele prúdu a napätia | displej (digitálny) |
Rozlíšenie meradla napätia (dielik) D= | 100 mV |
Rozlíšenie meradla prúdu (dielik) D= | 100 mA |
Presnosť merania napätia | ± 1 % |
Presnosť merania prúdu | ± 1 % |
Zvlnenie napätia | < 0,5% Vout |
Galvanické oddelenie od siete | áno |
Izolačný odpor | > 20MΩ |
Pracovná teplota | -20°C až 50°C |
Hmotnosť | 8 kg |
Napájacie napätie | 230V/50Hz |
Rozmery (šírka - výška - hĺbka) [mm] | 260-160-380 mm |
Prúd | 60 A |
Napätie | 60 V |
Hmotnosť balenia [kg]: | 8.8 kg |
