Laboratórny zdroj ZHAOXIN KXN-20200D

Veľmi výkonný regulovaný impulzný laboratórny zdroj 20V / 200A s digitálnymi meradlami oboch veličín signalizáciou obmedzenia prúdu a ochranami OVP (Over Voltage Protection), OCP (Over Current Protection), OHP (Over Heat Protection). Ide o spínaný zdroj a nie je teda zďaleka tak ťažký ako ostatné zdroje rovnakého výkonu osadené klasickým transformátorom. Ďalším priaznivým argumentom pre pulzný zdroj je vysoká účinnosť.

Vysoké prúdové dispozície tohto prístroja z neho robia univerzálny napájací aparát pre všetky laboratórne aplikácie; najmä potom pre prípady testovania a odstraňovania chýb zariadenia, ktoré majú byť v reálnej prevádzke napájané batériami do napätia 16V. Veľké prúdové nároky v tejto kategórii zariadení majú napr. štartéry pre spaľovacie motory, striedavé motory pre modelárske aplikácie, výkonné svetelné zdroje na bezpečné napätie a automobilový priemysel alebo výkonové koncové zosilňovače pre montáž do automobilov. Špeciálnu kategóriu laboratórnych aplikácií zdrojov zastupujú napr. kúpele pre galvanické pokovovanie s veľkoplošnými elektródami alebo využitie zdroja k rýchlemu ohrevu kovových materiálov prechodom elektrického prúdu; pri skrate je zdroj využiteľný v podstate ako veľmi presne riaditeľná zváračka.

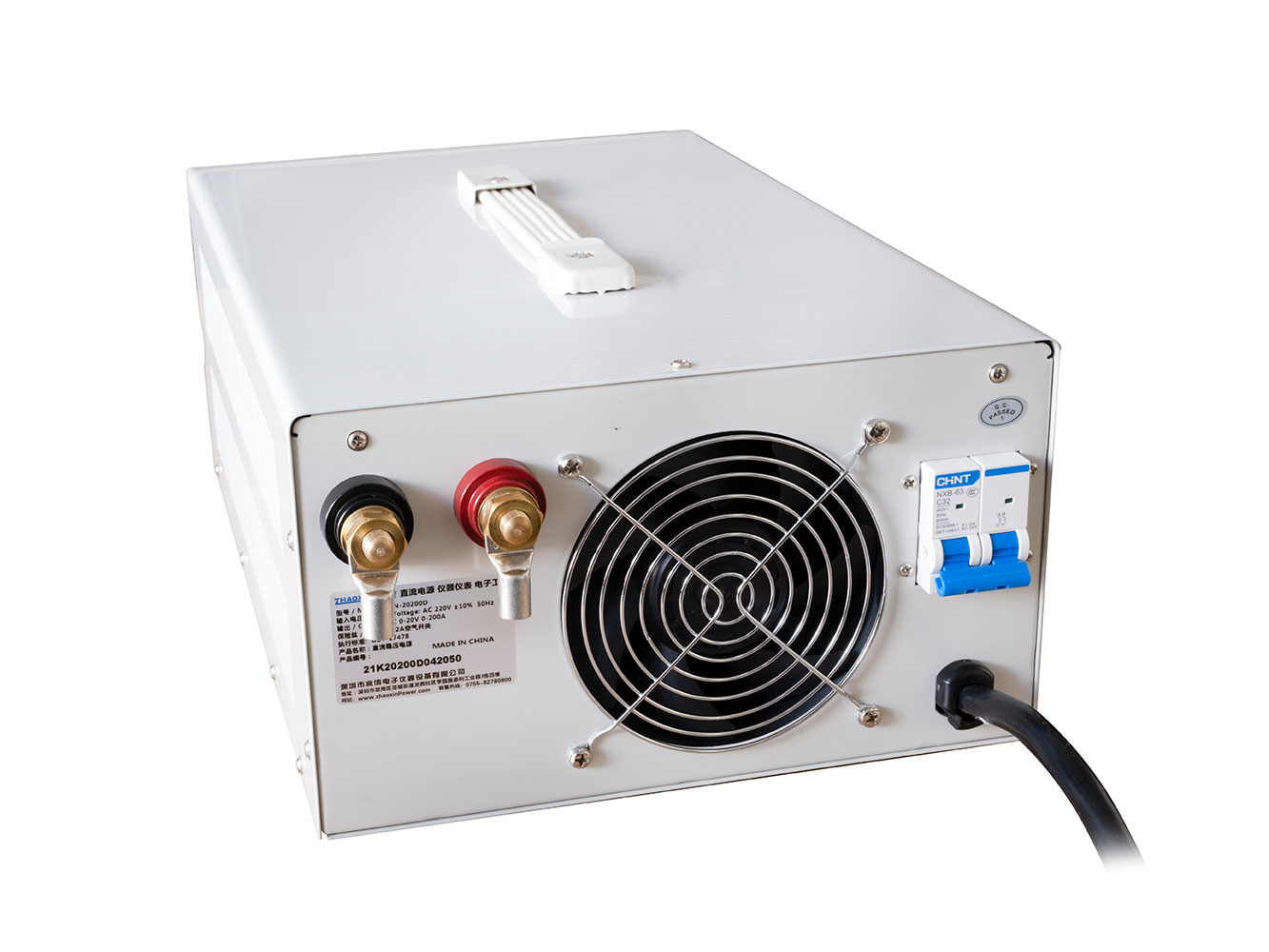

Pre pripojenie veľkých prúdových záťaží slúžia robustné skrutkové prípojné body na zadnej strane šasi zdroja; predné svorky pre malé prúdy sú z bezpečnostného dôvodu u takto výkonného zdroja neosadené. Zdroj je vybavený aktívnym chladením v podobe ventilátora s veľkými lopatkami, ktorého otáčky sú dynamicky riadené podľa teploty stabilizačných spínacích prvkov.

Stabilizovaný zdroj má príkon cez 4kW a je schopný na výstupných svorkách udržiavať stabilné napätie v plnom rozsahu regulácie (0-20V) až do záťaže, predstavujúcej odpor 0,1 Ohmov. Pozor - pre využitie plného výkonu musí byť zdroj pripojený do okruhu 230V isteného ističom 20A. Istenie 16A nedovolí využitie plného výkonu zdroja tj. odber vyššie ako cca 170A pri stabilizovaní 20V na výstupe
