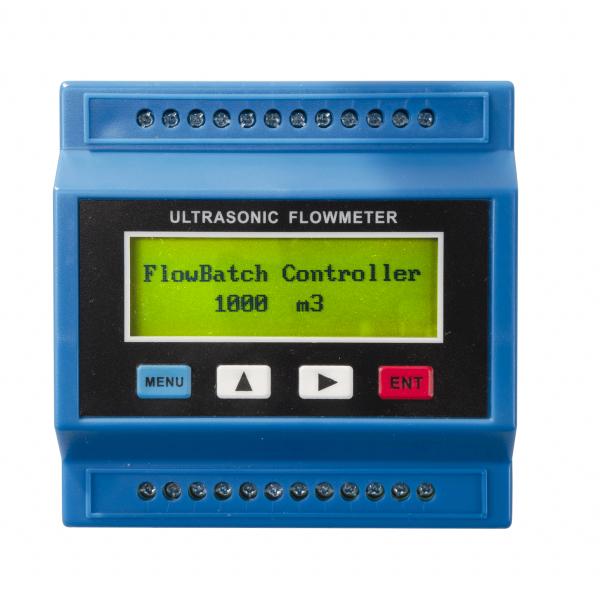

Ultrazvukový prietokomer pre povrchovú montáž TUF-2000M

Ultrazvukový prietokomer TUF-2000M pre meranie rýchlosti prietoku kvapalín v rúrkach a potrubných systémoch.

Ultrazvukový prietokomer TUF-2000M patrí do skupiny rýchlostných meradiel na povrchovú montáž, ktoré vyhodnocujú prietok vnútri potrubia pokračovanie textu

Kód produktu:

104257
skladom (6-25 ks)04.04.2024 môže byť u Vás
Ultrazvukový prietokomer pre povrchovú montáž TUF-2000M 104257 https://www.hotair.sk/images/produkty/2/4484/ultrazvukovy-prutokomer-pro-povrchovou-montaz-tuf-2000m_1610977800.gif
Cena: 15000.00
Dostupnost: skladom 6-25 ks
Cena s DPH Cena bez DPH
652,17€ 543,48€
ks
Ultrazvukový prietokomer TUF-2000M pre meranie rýchlosti prietoku kvapalín v rúrkach a potrubných systémoch.

Ultrazvukový prietokomer TUF-2000M patrí do skupiny rýchlostných meradiel na povrchovú montáž, ktoré vyhodnocujú prietok vnútri potrubia na základe merania rýchlosti prúdiaceho média pomocou ultrazvukových snímačov. Na meranie rýchlosti vnútri potrubia sa používa ultrazvukový signál šíriaci sa v prúdiacom médiu. Pomocou prietokomeru TUF-2000M ľahko zistíte rýchlosť prietoku kvapaliny bez nutnosti zásahu do potrubného systému. Výhodou povrchovej inštalácie priamo na potrubný systém je 1) nízka cena a nízka časová náročnosť inštalácie 2) nehrozí poškodenie potrubia a následný únik kvapaliny 3) vďaka povrchovej montáži nedochádza k narušeniu prúdenia kvapaliny a strata tlaku vplyvom inštalácia senzora dovnútra potrubia. Ultrazvukový prietokomer s povrchovou montážou je vhodný pre meranie všetkých bežných typov kvapalín a chem. látok používaných v chem. a potravinárskom priemysle, vo výrobe: voda, oleje, rozpúšťadlá atď.

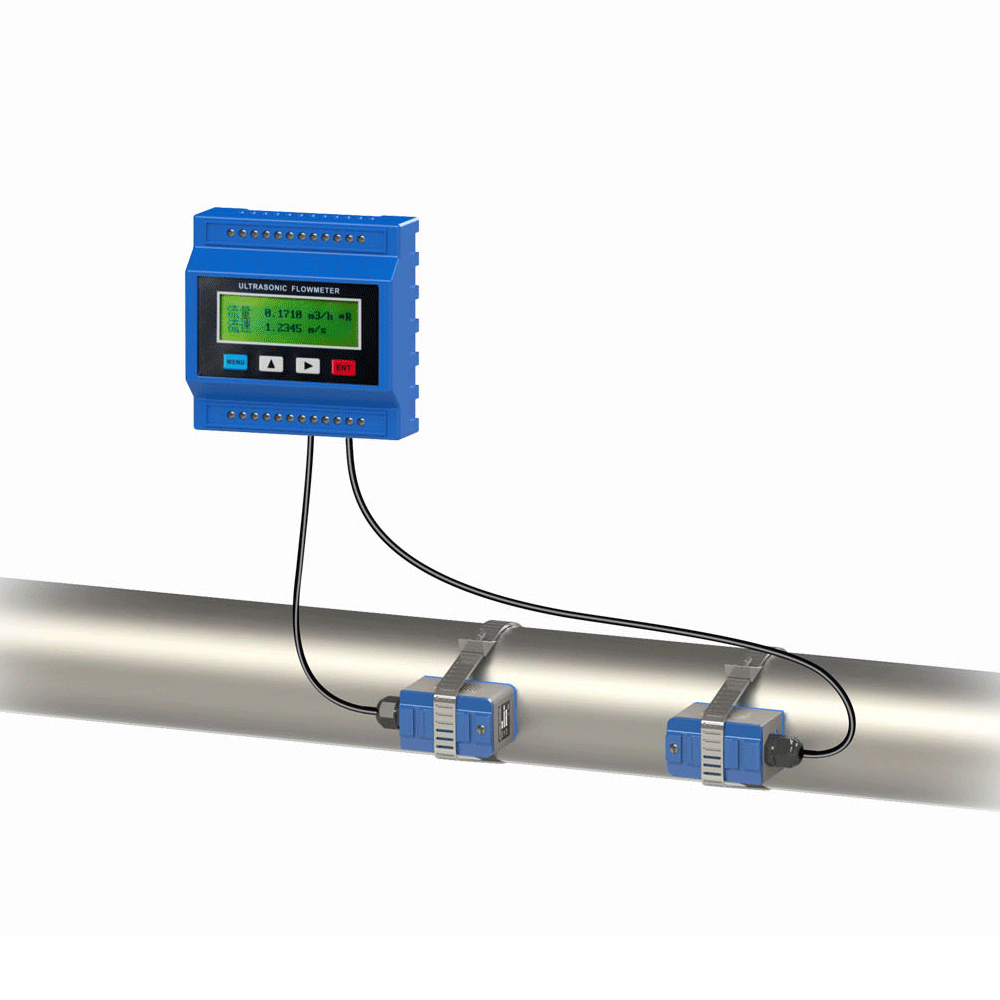

Systém je zložený z riadiacej jednotky a dvoch ultrazvukových čidel. Riadiaca jednotka s LCD displejom slúži na nastavenie parametrov a zobrazenie nameraných hodnôt, ovládanie jednotky je realizované tlačidlami. Všetky vstupy a výstupy (napájanie, snímače komunikácia ...) majú spoločnú skrutkovaciu svorkovnicu. Ultrazvukové jednotky sú drôtové a prepájajú sa s ovládacou jednotkou pomocou troj žilového vodiča (súčasť balenia 10m vodiča), vodič k snímačom možno vďaka svorkovnici na strane ovládacej jednotky aj senzora skrátiť či predĺžiť podľa potreby. Ultrazvukové meniče sa upevňujú k potrubnému systému pomocou dodávaných kovových krúžkov a silikónového tmelu, ktorý je tiež súčasťou balenia.

Dobre nastavený systém dovoľuje veľmi presne sledovať rýchlosť prietoku kvapaliny. Pre správne meranie rýchlosti prietoku kvapaliny je potrebné, aby ovládacia jednotka poznala základné parametre meraného média (viskozitu a rýchlosť šírenia zvuku v kvapaline) tieto informácie možno dohľadať na internete. Systém má navyše hodnoty najbežnejších typov kvapalín uložený v pamäti: voda, horúca voda, morská voda, petrolej, benzín, vykurovací olej, ropa, propán, bután, motorová nafta, motorový olej, arašidový olej, benzín 90/93, alkohol.K riadiacej jednotke sú dodávané dva ultrazvukové snímače typu TS-2-HT, ktoré je možné pripevniť na kulaté rúrky s priemerom DN15-DN100mm snímača je možné použiť v teplotách -40 až 160 ° C. Teplotný rozsah a min / max priemer potrubia určuje typ použitých senzorov, možno v prípade potreby zmeniť podľa požiadaviek zákazníka. Prietokomer je vhodný na meranie na potrubných systémoch vyrobených z materiálov: oceľ, nerezová oceľ, liatina, meď, hliník, PVC, azbest, sklolaminátu u iných materiálov môže dôjsť k nepresnosti merania. Namerané hodnoty môžu byť zobrazené v jednotkách: m3, listoch, galónoch, kubických stôp za sekundu, minútu, hodinu či deň. Okrem zobrazenia aktuálnej nameranej hodnoty ponúka jednotka tiež funkcie datalogery s komunikáciou MODBUS, METER-BUS RS485, funkcií upozornenie na nízky či vysoký prietok kvapaliny,​ tri analógové vstupy, jeden analógový výstup 4-20mA. K prietokomeru je možné pripojiť 2x ultrazuvkové čidlo (súčasťou balenia) a 2x teplotný snímač PT100 (nie je súčasťou balenia). Odchýlka merania je menšia ako 1%. Pre napájanie prietokomera možno využiť napätie 8 ~ 36VDC alebo 10 ~ 30VAC, vnútri ovládacej jednotky sa nachádza aj záložná batéria CR2032, ktorá uchová nastavenia zariadenia pri odpojení od zdroja po dobu až dvoch rokov.

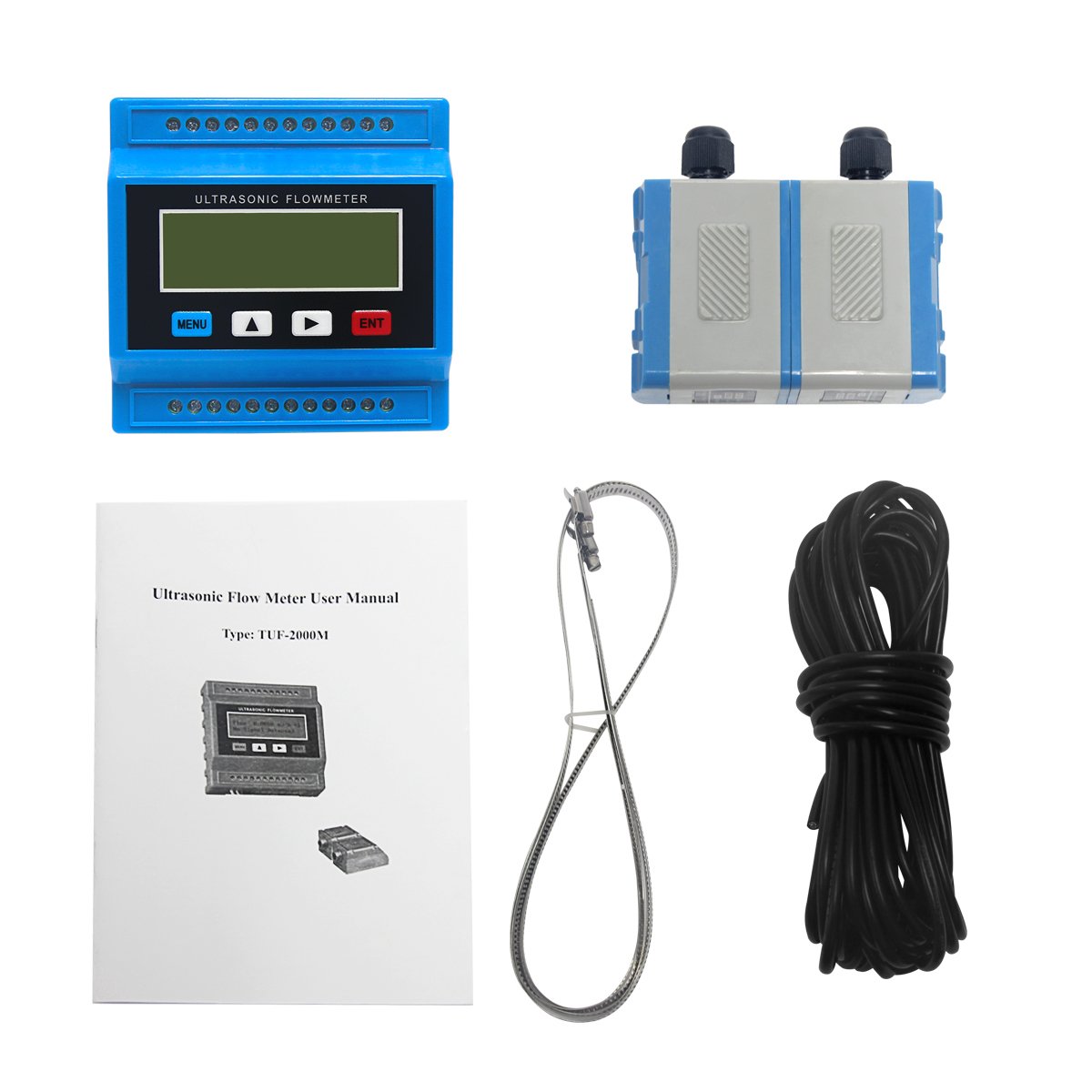

 Obsah balenia: ovládacia jednotka TUF-2000M, 2x ultrazvukový snímač TS-2-HT, kábel na prepojenie snímačov 10m, spony a silikón pre upevnenie snímačov k potrubiu.
Parametre

​Napájanie 8VDC~36VDC/50mA alebo 10VAC~30VAC/50mA
Zobrazenie LCD displej s podsvietením
Jednotky m3, litre, galóny, kubické stopy
Výstupy/Výstupy analógový výstup 4-20mA, tri analógové vstupy
Vstup pre teplotný snímač 2x PT100
Vstup pre ultrazvukový snímač ÁNO (2x trojvodiče)
Komunikácia RS-485 MODBUS, METER-BUS
Pre meranie kvapalín s rôznou viskozitou
Funkcia alarmu ÁNO
Priemer potrubia DN15-DN100mm  (podľa použitých snímačov)
Teplota meranej kvapaliny -40 až 160°C (podľa použitých snímačov)
Záložné batérie ÁNO CR2032
Pripojenie senzorov, napájanie, vstupov a výstupov Svorkovnice
Rozmery: ovládacia jednotka / snímač 90x90x36 / 67x26x32mm
Hmotnosť: ovládacia jednotka / snímač 180g / 40g

Hmotnosť balenia [kg]:1 kg
Viac parametrov

​Napájanie 8VDC~36VDC/50mA alebo 10VAC~30VAC/50mA
Zobrazenie LCD displej s podsvietením
Jednotky m3, litre, galóny, kubické stopy
Výstupy/Výstupy analógový výstup 4-20mA, tri analógové vstupy
Vstup pre teplotný snímač 2x PT100
Vstup pre ultrazvukový snímač ÁNO (2x trojvodiče)
Komunikácia RS-485 MODBUS, METER-BUS
Pre meranie kvapalín s rôznou viskozitou
Funkcia alarmu ÁNO
Priemer potrubia DN15-DN100mm  (podľa použitých snímačov)
Teplota meranej kvapaliny -40 až 160°C (podľa použitých snímačov)
Záložné batérie ÁNO CR2032
Pripojenie senzorov, napájanie, vstupov a výstupov Svorkovnice
Rozmery: ovládacia jednotka / snímač 90x90x36 / 67x26x32mm
Hmotnosť: ovládacia jednotka / snímač 180g / 40g

Hmotnosť balenia [kg]:1 kg
