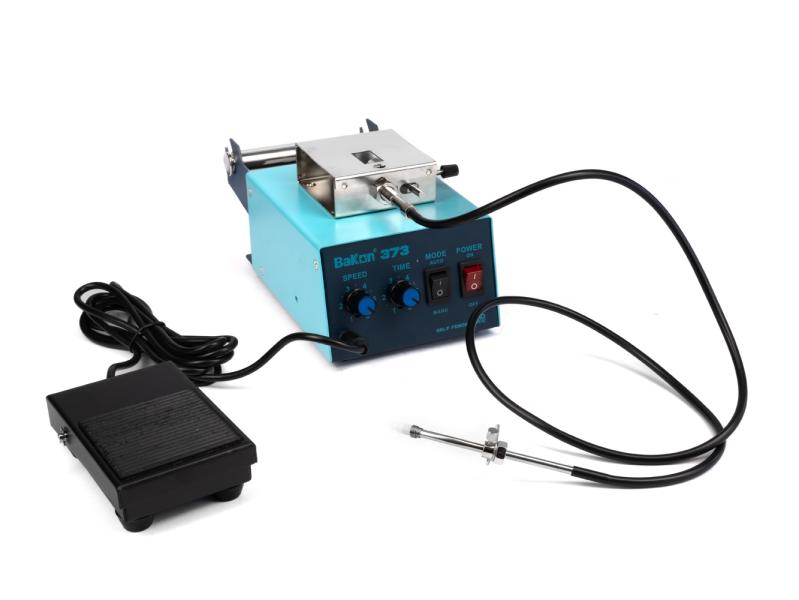

Automatický podávač cínu BAKON 373

Automatizovaný mechanický systém na dávkovanie rúrkového cínu do hrotu mikropájky. Bakon 373

Motorizovaná prevodovka s ozubenými kolesami odvíja samotný cín z cievky, ktorá zapadá do integrovaného držiaka v tele pokračovanie textu

Kód produktu:

100732

Varianty:

skladom (6-25 ks)04.04.2024 môže byť u Vás
Automatický podávač cínu BAKON 373 100732 https://www.hotair.sk/images/produkty/1/744/automaticky-podavac-cinu-bakon-373_0.jpg Bakon
Cena: 9120.00
Dostupnost: skladom 6-25 ks
Cena s DPH Cena bez DPH
396,52€ 330,43€
ks
Automatizovaný mechanický systém na dávkovanie rúrkového cínu do hrotu mikropájky. Bakon 373

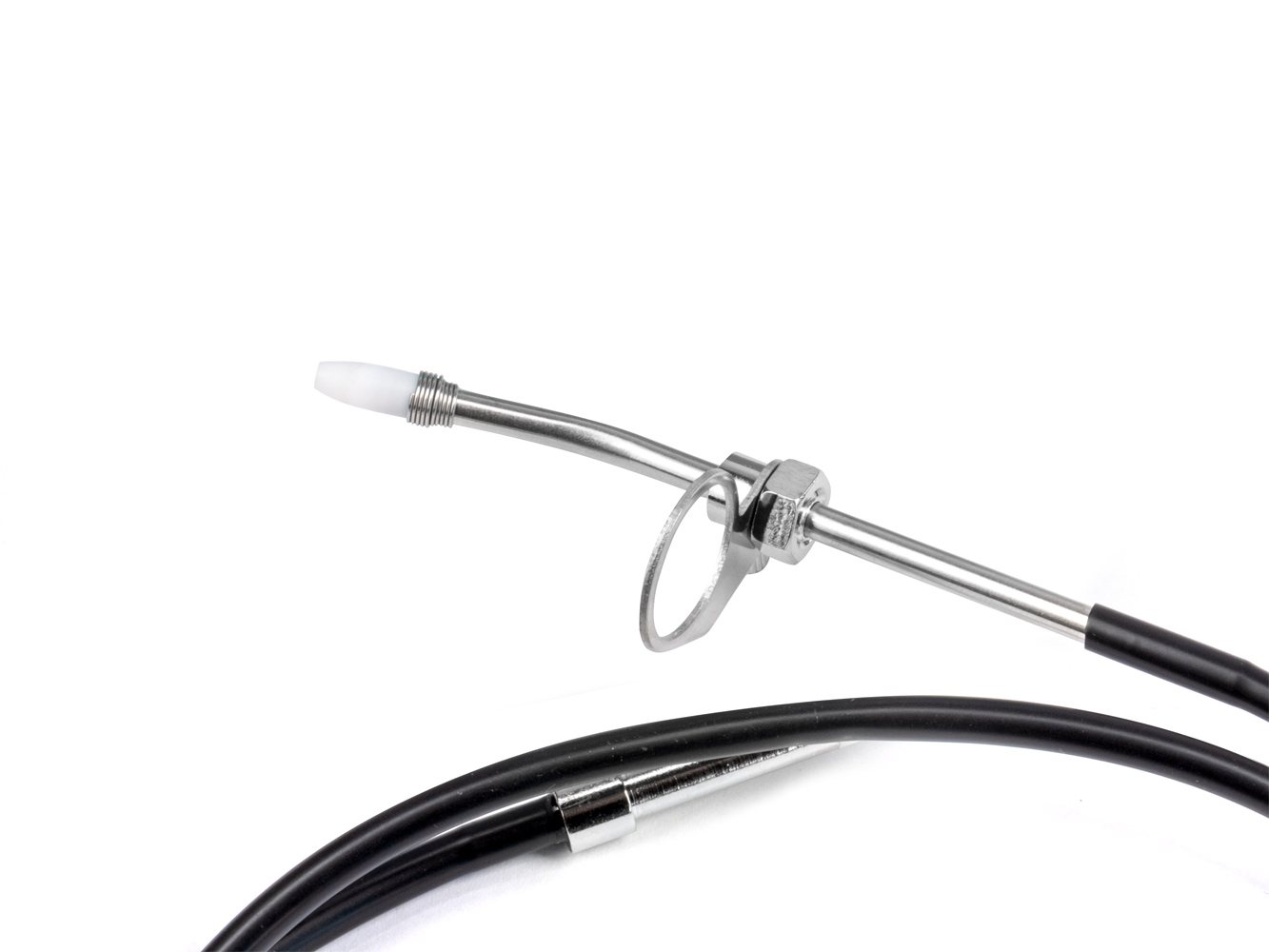

Motorizovaná prevodovka s ozubenými kolesami odvíja samotný cín z cievky, ktorá zapadá do integrovaného držiaka v tele prístroja, a vedie ho cez silikónovú cievku priamo k hrotu mikropájky. Rýchlosť podávania cínu je nastaviteľná pomocou potenciometra od 0,5 do 5 mm/s. Stanica dokáže automaticky dávkovať cín - okrem rýchlosti môžete potenciometrom nastaviť aj dĺžku časového intervalu podávania cínu - až 7 s.

Dávkovanie cínu sa spúšťa priloženým nožným pedálom, a to buď v režime dávkovania (nezáleží na tom, ako dlho je pedál zapnutý - vždy sa odoberie len nastavené množstvo cínu), alebo v manuálnom režime, keď sa cín podáva tak dlho, kým je pedál zapnutý. Po uvoľnení pedálu alebo po dokončení nastavenej dávky sa vždy automaticky zapne spätný chod, ktorý stiahne plechovku približne o 3 mm dozadu, aby nezasahovala do pracovnej oblasti hrotu mikropájky.

Priemer rúrkového plechu, ktorý dokáže podávací mechanizmus spracovať, je predovšetkým 1 mm. Možno vložiť aj rúrkový cín s priemerom 0,6-1,2 mm. Dĺžka napájacieho bowdenu je 82 cm.

Pri použití tohto stroja má obsluha voľné ruky, ktoré môžu lepšie manipulovať s spájkovaným predmetom. Vhodné na automatizáciu procesu spájkovania na výrobných linkách.

Pre podávač a rezačku plechu Bakon 373 je možné objednať aj špeciálny podávací bowden, ktorý má na rozdiel od dodávaného ovládacie tlačidlo, ktoré nahrádza používanie nožného pedálu.
Parametre
Automatický podavač cínu
Priemer trubičkového cínu0.6 - 1.2 mm
Maximálna šírka cievky s cínom90 mm
Priemer tŕňu16 mm
Podávacia dĺžka (dĺžka bovdenu)81 cm
Rýchlosť posunu0.5 - 5 mm/s
Nastaviteľný časový interval pre posuv0 - 7 s
Ovládanie posunuNožný pedál
Hmotnosť1.5 kg
Rozmery (šírka - výška - hĺbka) [mm]110-107-215 mm
Napájacie napätie230V/50Hz
Hmotnosť balenia [kg]:2.75 kg
Viac parametrov
Automatický podavač cínu
Priemer trubičkového cínu0.6 - 1.2 mm
Maximálna šírka cievky s cínom90 mm
Priemer tŕňu16 mm
Podávacia dĺžka (dĺžka bovdenu)81 cm
Rýchlosť posunu0.5 - 5 mm/s
Nastaviteľný časový interval pre posuv0 - 7 s
Ovládanie posunuNožný pedál
Hmotnosť1.5 kg
Rozmery (šírka - výška - hĺbka) [mm]110-107-215 mm
Napájacie napätie230V/50Hz
Hmotnosť balenia [kg]:2.75 kg
