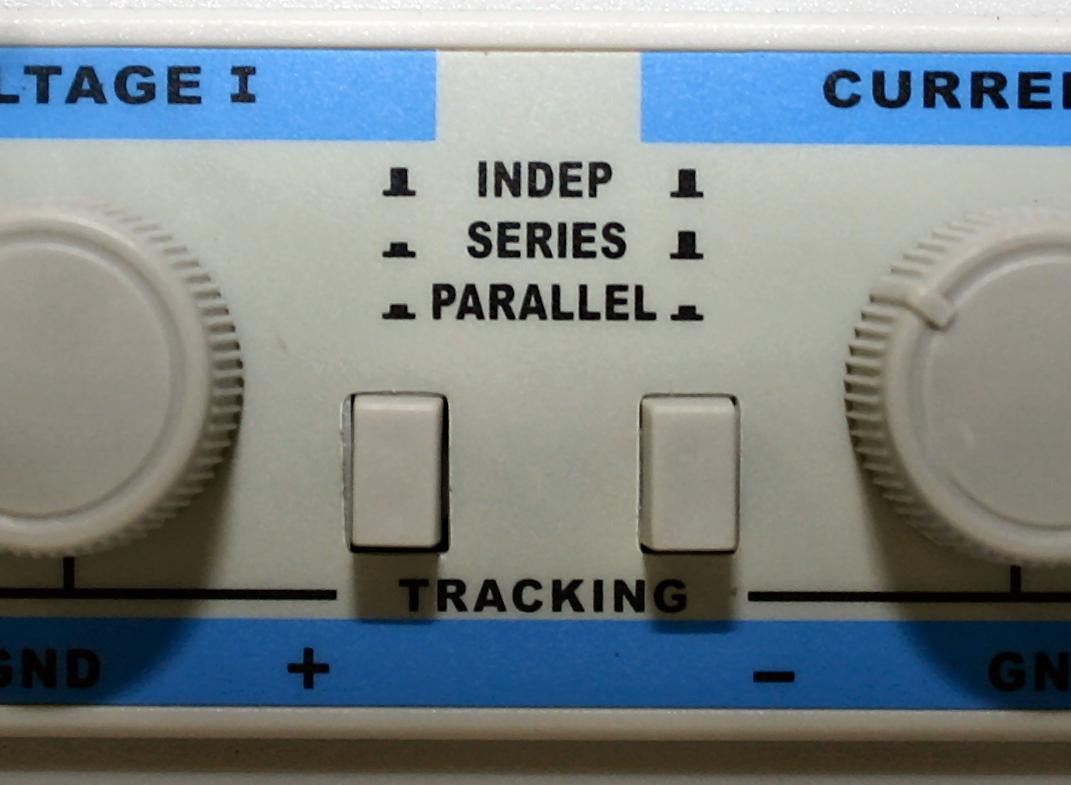

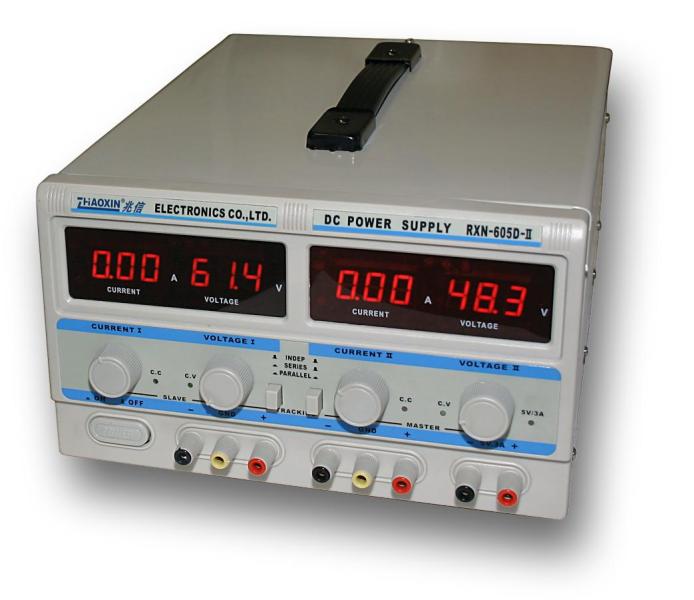

Dvojnásobný lineárny regulovaný zdroj 2x0-60V / 5A navyše s nezávislým zdrojom 5V / 3A pre napájanie riadiacich alebo pomocných obvodov. Oba zdroje sú ovládané úplne nezávisle a rovnako nezávislé - teda galvanicky oddelené sú aj ich výstupy. Pre sériové alebo paralelné spájanie výstupov je vo vnútri zdroja skupina relé, ovládaná dvojicou prepínačov (viď obrázok).
Kombináciou tlačidiel budú prepojené patričné svorky nutné pre konfiguráciu: paralelné napájanie (0-60V / 10A), sériové napájanie (0-120V / 5A) alebo symetrické napájanie ± (0-60) V / 5A. O dostatočne dimenzovanom transformátore vypovedá celková hmotnosť zdroja, ktorá je 13,4 kg. Veľký prierez plechov transformátora a dva chladiace ventilátory dovoľujú trvalý odber maximálneho udaného prúdu pri akomkoľvek nastavenom výstupnom napätí.
Zdroj vie pracovať v režimoch CV aj CC; aktuálny stav je indikovaný rozsvietením patričných LED diód pod ukazovateľmi prúdu resp. napätia. Výstupy zdroja sú galvanicky oddelené od uzemnenia. Zdroj je vybavený ochranou proti skratu. Chladenie výkonového stabilizačného prvku zabezpečuje ventilátor s výstupom na zadnej strane šasi prístroja. Pre presné a pohodlné nastavenie napätia sú oba kanály zdroja vybavené viacotáčkovým potenciometrom.
V režimoch afinity zdrojov - ako paralelnom tak sériovom, sú nastavovacie potenciometre na ľavej časti deaktivované a o riadene prístroja sa stará pravá "master" časť. Tým je zaistený dokonalý súbeh regulovaného napätia v režime symetrického napájacieho zdroja.
Parametre
Laboratorní zdroj |
---|
Typ zdroja | lineárny (transformátorový) |
Pripojenie k počítaču | nie |
Počet výstupných kanálov | 3 |
Symetrické napájanie | áno |
Režim zdroja | CV (Constant Voltage)CC (Constant Current) |
Ukazovatele prúdu a napätia | displej (digitálny) |
Rozlíšenie meradla napätia (dielik) D= | 100 mV |
Rozlíšenie meradla prúdu (dielik) D= | 10 mA |
Presnosť merania napätia | ± 1 % |
Presnosť merania prúdu | ± 2 % |
Galvanické oddelenie od siete | áno |
Hmotnosť | 13.4 kg |
Napájacie napätie | 230V/50Hz |
Rozmery (šírka - výška - hĺbka) [mm] | 260-170-350 mm |
Prúd | 3 A5 A10 A |
Napätie | 5 V60 V120 V |
Hmotnosť balenia [kg]: | 14.6 kg |
