Desoldery

Pracovná stanica YIHUA 803 3v1 je kombináciou teplovzdušnej stanice, mikrospájky a regulovateľného zdroja s USB. Stanica sa skladá z troch samostatných modulov (teplovzdušná stanica, mikrospájka a napájací zdroj) moduly sú upevnené v kovovom ráme, možno ich ľahko vybrať a preskladať vedľa seba podľa potrieb a ergonómie užívateľa. V prípade potreby je možné ktorýkoľvek z modulov vytiahnuť a používať ho samostatne. Kovový rám je možné vďaka nožičkám v tvare L s otvormi pre skrutky napevno priskrutkovať k pracovnej doske. Stanica je vďaka svojej konštrukcii vhodná do školských dielní, servisných stredísk, alebo domov na pracovný stôl rádioamatéra. Kovový rám slúži zároveň ako podstavec pre notebook do veľkosti 16" a je možné naň zboku zavesiť bežný multimeter s vyklápacou opierkou. Celý systém je zložený z troch samostatných častí s vlastným napájaním a prívodným káblom upevnených v kovovom ráme. 1) Teplovzdušná stanica – YIHUA 993DM IV – slúži na bezkontaktné spájkovanie/odpájanie najmä viacerých vývodových SMD súčiastok, kedy sú cínované spoje nahrievané naraz horúcim vzduchom. Spájkovanie a odpájanie SMD súčiastok a integrovaných obvodov pomocou horúceho vzduchu je veľmi rýchly a šetrný spôsob práce pri opravách a vývoji el. zariadenie. Plne digitálna teplovzdušná stanica s príkonom až 1000W disponuje vzduchovým čerpadlom, ktoré cez gumovú hadicu tlačí vzduch do teplovzdušnej rúčky, kde dochádza k jeho ohrevu. Rýchlosť prúdenia 10-60l/min a teplota 100-500 ° C vzduchu z rúčky je možné pohodlne nastaviť pomocou tlačidiel po stranách modrého LCD displeja, ktorý zobrazuje všetky potrebné informácie. Pod displejom sa nachádza trojica okrúhlych tlačidiel, ktoré slúžia na rýchle nastavenie vami uložených teplôt. K stanici je dodávaný robustný odkladací stojan pre teplovzdušnú rúčku, ktorú je možné do stojanu umiestniť horizontálne aj vertikálne, rúčka sa pri položení do stojana automaticky vypína, vypnúť horúci vzduch je možné roveň manuálne a malým tlačidlom umiestneným na rukoväti rúčky. Na dýzu teplovzdušnej rúčky je možné nasadiť nástavce s priemerom 22mm, súčasťou balenia sú štyri okrúhle nástavce s priemerom 5,7,8 a 10mm, ktoré sú schopné pokryť väčšinu potrieb pri spájkovaní. Ďalšie dýzy napríklad štvorcové pre IO je možné dokúpiť TU na našom e-shope. 2) Mikrospájka YIHUA 939D+IV pre kontaktné olovnaté a bezolovnaté spájkovanie a odpájanie SMD či THT vývodových súčiastok a obvodov pomocou spájkovacieho pera s vymeniteľným hrotom s integrovanou spätnou väzbou pre presné riadenie nastavenej teploty. Kompaktná spájkovacia digitálna stanica s príkonom až 120W a veľmi presným nastavením teploty 200-480°C disponuje spájkovacím perom K917 ktoré je kompatibilné s hrotmi rady 900-T. Pre plynulú reguláciu teploty slúži veľký otočný volič pod displejom modrým LCD displejom, ktorý zobrazuje všetky potrebné parametre. Okrem ovládania teploty sa na čele stanice nahádžu tri okrúhle tlačidlá, ktoré slúžia na rýchle vyvolanie vopred nastavených teplôt potrebných pri spájkovaní. Stanica je vybavená detekciou pri nečinnosti a po 10 minútach kedy je pero odložené, dochádza k vypnutiu ohrevu, táto funkcia má za následok predĺženie životnosti pera a hrotu ale taktiež znižuje riziko požiaru v prípade, že zabudnete vypnúť stanicu po ukončení práce. So stanicou je dodávaný odkladací stojan pre pero s držiakom na cievku cínu, 1mm hrot a špongie na čistenie hrotu. 3) Napájací zdroj s USB YIHUA 3005D IV 150W je jednosmerný napájací zdroj 0-30V / 5A, s výkonom až 150W. Tento je vhodný na napájanie elektrických zariadení a obvodov v školských laboratóriách, vývojových centrách či opravárenských strediskách. Plne digitálny jednosmerný spínaný zdroj disponuje presnou a plynulou reguláciou napätia v rozsahu 0-30V s rozlíšením 0,1V s presnosťou 0,1% +0,01V a nastavením prúdu v rozsahu 0-5A s rozlíšením 0,1A a presnosťou 0,2% +3mA. Pre pripojenie vodičov k výstupu laboratórneho zdroja sú v prednej časti umiestnené skrutkovacie svorky na uchytenie vidličky a otvory pre 4mm banániky. Zdroj je vybavený modrým LCD displejom, ktorý zobrazuje nastavené hodnoty V/A. Zdroj dokáže pracovať v dvoch režimoch CC (Constant Current) CV (Constant Voltage) a je vybavený ochrannou proti preťaženiu a skratu. Okrem výstupných svoriek sa na prednom paneli nachádza aj USB konektor s výkonom až 20W s výstupným napätím DC 5V/9V/12V±0,2V, ktorý je schopný dodať prúd 4A/2,5A/2A podľa výstupného napätia. USB je kompatibilný s protokolmi quick charge 2.0 a 3.0. Hmotnosť celej zostavy je 9kg, rozmery zostavy v ráme. 210x200x410mm DxVxŠ - šírka je uvedená vrátane nožičiek po stranách   Obsah balenia: Teplovzdušná stanica - YIHUA 993DM IV, Mikrospájka YIHUA 939D+IV, YIHUA 3005D IV, kovový rám, napájacie káble 3x1m.

Profesionálna kombinovaná rework stanica AOYUE 2703 + kombinujúca horúcovzdušnú stanicu, mikrospájku s odsávaním dymu a desolderovú stanicu s bohatým príslušenstvom. AOYUE 2703 + je vlajkovou loďou medzi kombinovanými all - in - one lead - free spájkovacími systémami, kumuluje všetky potrebné nástroje na spájkovanie v jednom kompaktnom prevedení. Dominantou stanice je štvorriadkový červený segmentový LED display, po ktorého ľavej strane sa nachádza digitálne ovládanie teploty a prietoku vzduchu a na pravej potom spínače jednotlivých komponentov stanice. Ku kontrole prietoku vzduchu slúži okrem displeja tiež modro podsvietený ukazovateľ tlaku so železnou guličkou. Systém dvoch portov umožňuje súčasné použitie mikrospájky aj desolderu bez nutnosti prepojovania konektorov.

Spájkovacia a odpájkovacia stanica v jednom pre všetky potreby spájkovania a opravy kontaktov. Táto stanica je kombináciou odpájkovačky typu 474 a mikropájkovačky typu 936 za výhodnejšiu cenu ako pri kúpe samostatných strojov. Mikropájka sa ovláda úplne nezávisle od odpájkovačky. Koniec odpájkovacej pištole je vyhrievaný vykurovacím telesom, rovnako ako spájkovací hrot, a roztavený cín sa odsáva cez dutý hrot.

Pokročilá spájkovacia a odpájkovacia stanica Aoyue 701A++ s digitálnym nastavením a zobrazením teploty a odsávačom dymu v jednom zariadení pre všetky potreby kontaktného spájkovania a opráv. Táto stanica je jedinečná tým, že kombinuje odpájkovač a mikropájkovač s odsávačom dymu, čím poskytuje cenovo výhodnejšie riešenie ako nákup samostatných zariadení. Mikropájka ponúka dostatočný výkon 70 W s digitálne riadenou teplotou v rozsahu 200 - 480 °C a je riadená úplne nezávisle od odpájkovača. Spájkovacie pero obsahuje integrovaný odsávač dymu, ktorý sa pripája k odsávaciemu konektoru stanice. Stanica je ukončená jedným odsávacím konektorom a na použitie odsávača dymu je potrebné odpojiť odpájkovač od čerpadla. Mikropájka ponúka aj funkciu automatického spánku na predĺženie životnosti hrotu a úsporu energie. Odspájkovač má tiež digitálne riadený teplotný rozsah 200 - 480 °C, výkon 50 W a môže sa používať súčasne s mikropájkou. Dutý hrot (séria DES-02) odpájkovacej pištole sa zahrieva pomocou vykurovacieho telesa rovnakým spôsobom ako hrot mikropájkovačky a roztavený cín sa nasáva priamo do zásobníka cínu. Je tu prítomná aj funkcia automatického spánku. Vhodná na odpájkovanie bežných súčiastok DIL a SMD. Stanica Aoyue 701A++ je riadená mikroprocesorom, umožňuje digitálnu kalibráciu teplôt mikropájky aj odpájania, má nastaviteľnú funkciu automatického spánku v rozsahu 1 - 60 minút a spĺňa špecifikáciu bezpečnosti ESD.

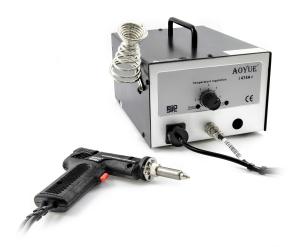

Odspájkovacia stanica Aoyue 474A++ je zariadenie určené na odpájkovanie už spájkovaných súčiastok. Odspájkovacia pištoľ roztaví a následne odsaje cín zo spoja. Dutý hrot odpájkovacej pištole sa zahreje na nastavenú teplotu a po stlačení spúšte sa aktivuje čerpadlo, ktoré začne nasávať cín do odpadovej nádoby. Môže sa používať na odpájanie bežných súčiastok DIL, ako aj na odpájanie súčiastok SMD. Stanica je celokovová a umožňuje digitálne nastavenie teploty v rozsahu 200 - 480 °C. Odspájkovacia pištoľ B1002A sa k stanici pripája prostredníctvom osemkolíkového konektora (24 V) a objímky pre vákuovú hadicu. Výkon odpájkovacej pištole dosahuje 70 W. Ohrev zabezpečuje keramické teleso. Odpájkovacia pištoľ Aoyue B1002A umožňuje výmenu hrotov - používa hroty DES-02. Balenie obsahuje tri hroty - 1,8 mm (sú súčasťou odpájkovacej pištole), 1,5 mm a 1 mm a súpravu na jej čistenie. Odspájkovacia stanica je riadená mikroprocesorom a spĺňa normy ESD Safe. Medzi ďalšie funkcie stanice patrí funkcia automatického spánku, ktorá umožňuje nastaviť čas, po ktorom stanica prestane zahrievať odpájkovač. Táto funkcia predĺži životnosť hrotov a vykurovacieho telesa a zároveň šetrí elektrickú energiu. Stanica je tiež vybavená digitálnou kalibráciou na jednoduché nastavenie teploty.

Špeciálna spájkovacia stanica na odletovanie a letovanie súčiastok SMD. Hroty spájky tvoria nezávisle vyhrievané ramená pinzety, ktorými ste schopní naraz prehriať oba kontakty SMD súčiastky (odpor, kondenzátor, diódu, tlmivku ...) a čo najrýchlejšie bez zbytočne dlhého prehrievania ju extrahovať z plošného spoja. Zakončenie dvoch hrotov tvorí pinzetu - žiadny iný nástroj na držanie súčiastky nebude pri práci potrebný, pretože si ju jednoducho chytíte do čeľustí.

Spájkovacia a odspájkovacia stanice s SMD pinzetou (kliešte) Yihua 938D 80W (2x40W) pre jednoduché spájkovanie a odspájkovanie SMD súčiastok splňajúce ESD safe. Spájkovacia pinzeta alebo kliešte ak chcete, obsahuje dve klasické spájkovacie perá spojené v jednej ergonomickej rukoväti, ktoré vďaka zahnutým hrotom spolu utvárajú pinzetu, vďaka ktorej je spájkovanie či odspájkovanie SMD súčiastok veľmi jednoduché. Kontakty súčiastky sa prehrievajú súčasne a tým dochádza k čo najrýchlejšiemu prispájkovaniu či odspájkovaniu bez zbytočne dlhého tepelného namáhania spájkovaných komponentov. Vďaka unikátnym hrotom pri odspájkovaní súčiastok nebudete potrebovať žiadny iný nástroj. Súčiastku jednoducho uchopíte medzi dva hroty a odstránite z PCB. Vhodné aj pre spájkovanie klasických DIL súčiastok. Spájkovacia rukoväť Yihua 907M obsahuje dva nezávislé 40W výhrevné elementy, každé s vlastným termočlánkom pre meranie teploty. Tieto termočlánky stanice slúžia k separatnému riadeniu teploty každého z hrotov. Vďaka tomuto konaniu tak máte istotu, že každý z hrotov, bude mať rovnakú teplotu. Maximálna rozteč hrotov je 18.85mm. Stanica Yihua 938D obsahuje pokročilú kalibráciu, ktorá umožnuje kalibrovať teploty oboch hrotov separátne. Nechýba ani funkcia sleep mode a automatického vypnutia po nastavenom časovom intervale. Stanica umožňuje tiež prepínanie zobrazenia teplôt ° C / F. Yihua 938D je antistatická a nesie označenie ESD safe, takže je vhodná pre ESD pracoviská. Ovládanie desolderu sa nelíši od klasických digitálnych hrotových staníc. Teplotu klieští nastavujete pomocou tlačidiel pod displejom. Stanica umožňuje nastavenie troch hodnôt teplôt do pamäte a ich ľahké prepínanie. Cela stanica je kvalitnej konštrukcie, čelný panel je hliníkový. Displej stanice je modro podsvietený, jednotlivé segmenty majú bielu farbu. Súčasťou balenia je aj veľmi praktický kvalitný kovový stojan pre pinzetu, ktorého súčasťou je aj držiak cievky cínu (vnútorný d = 19mm). Súčasťou je tiež plechovka s mosadznou špongiu na čistenie zoxidovaného hrotu. Dĺžka kábla spájkovacej rukoväte je cca 130cm.

Výkonná přenosná pájecí a odpájecí SMD pinzeta (kleště) Yihua 938D portable 120W pro snadné pájení a odpajování SMD součástek v terénu nebo na pracovištích s omezenými prostorovými možnostmi. Pájecí pinzeta (kleště) se skládá ze dvou pájecích per, která jsou spojená v jedné ergonomické rukojeti a díky zahnutým hrotům společně utváří pinzetu, se kterou je pájení či odpajování SMD součástek velice snadné. Kontakty součástky se prohřívají současně a tím dochází k co nejrychlejšímu připájení či odpájení bez zbytečně dlouhého tepelného namáhání pájené komponenty. Díky unikátním hrotům při odpajování součástek nebudete potřebovat žádný jiný nástroj. Součástku jednoduše uchopíte mezi dva hroty a sejmete z PCB. Vhodné také pro pájení klasických DIL součástek. Spájkovacia rukoväť obsahuje dva výkonné 60W výhrevné elementy, na ktorých sú dva zahnuté hroty z radu klasických hrotov 900-T. Maximálna rozteč hrotov je 12.6mm. Ovládanie desolderu je veľmi jednoduché, po prepnutí spínača si jednoducho otočným potenciometrom zvolíte požadovanú teplotu a tá sa počas krátkeho momentu objaví na koncoch spájkovacích hrotov. Nastavenú aj aktuálnu teplotu môžete kontrolovať na červenom segmentovom LED displeji. Stanica Yihua 938D umožňuje prepínanie zobrazenia teplôt ° C / F., nechýba ani funkcia sleep mode, ktorá po desiatich minútach neaktivity šetrí energiu a predlžuje životnosť hrotov. Yihua 938D je antistatická a nesie označenie ESD safe, takže je vhodná pre ESD pracoviská. Dĺžka kábla spájkovacie rukoväte od stanice je cca 125cm. K stanici vedie napájací kábel o dĺžke 125cm. Samotná stanica (bez pinzety) váži iba 110 gramov. Svojimi rozmermi 51-140-31 mm sa jedná o jednu z najmenších desolderových staníc vôbec. Súčasťou balenia je praktický kovový stojan pre pinzetu, ktorého súčasťou je aj buničitá špongia (huba) pre čistenie zoxidovaných hrotov.

Cenovo najdostupnejší systém na odpájanie spájkovaných súčiastok vo forme mechanického odsávacieho pera a dutého spájkovacieho hrotu. Možno ho použiť všade tam, kde sa vzhľadom na nízke prevádzkové zaťaženie neoplatí kupovať nákladnú odpájkovaciu stanicu; len občas je potrebné použiť extraktor cínu. Bez základnej odpájkovacej stanice nezaberá extraktor cínu prakticky žiadny priestor.

Prístroj určený na odletovanie (soldering) už zaletovaných súčiastok - roztaví a následne odsaje cín z oblasti spoja. Dutý hrot spájky je zahrievaný na požadovanú teplotu a dutinou je následne cín odsatý, ochladený a zachytený vo filtri. Odsávanie (desolder) sa uvádza do chodu stlačením spúšte na rukoväti.

kombinovaná spájkovacia stanica 2702A navrhnutá na spájkovanie olovnatých a bezolovnatých materiálov (ROHS - obmedzenie používania nebezpečných látok) v kombinácii s odpájkovacou pištoľou na jednoduché odoberanie cínu, keď je potrebné vymeniť spájkované diely. Konštrukcia stanice zohľadňuje skutočnosť, že dutý spájkovací hrot na odsávanie cínu nie je v bežnej praxi často potrebný; stanica je vybavená len jednou riadiacou jednotkou na ohrev pera.
