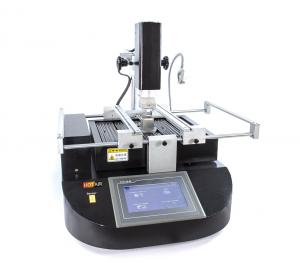

Horúcovzdušná opravárenská stanica XDF-D2 s dochladzovaním dosiek Profesionálna opravárenská stanica s presným PID riadením trojbodového ohrevu s automatickým chladením, vákuovou pinzetou a LED osvetlením. Pracovná prepracovacia stanica na opravu a výmenu čipov BGA, SMD komponentov a IO. Trojbodový systém ohrevu spolu s nastaviteľnou reguláciou PID zabezpečuje presný a postupný ohrev celej dosky plošných spojov, ako aj čipu a komponentov z hornej aj spodnej časti dosky plošných spojov. Táto metóda umožňuje jednoduchú a bezpečnú výmenu akýchkoľvek čipov BGA a iných komponentov smd. Vďaka postupnému a pomalému zahrievaniu obsluhovanej oblasti z oboch strán nedochádza k spáleniu, ohnutiu a poškodeniu dosky a komponentov v dôsledku napätia alebo príliš vysokých teplôt. Veľký posuvný rám s uzamykacím mechanizmom spolu s dodávanými svorkami poskytuje dostatok priestoru na montáž prakticky ľubovoľnej veľkosti PCB až do 430 x 370 mm. Stanica má štyri snímače teploty, tri sa používajú na monitorovanie teploty vykurovacích prvkov, štvrtý snímač pripojený káblom k stanici sa môže použiť podľa potreby, napríklad na monitorovanie teploty dosky plošných spojov alebo konkrétneho komponentu. Priemyselný počítač s dotykovou obrazovkou Srdcom stanice XDF-D2 je priemyselný počítač so 7" dotykovým displejom so sofistikovaným operačným systémom, ktorý umožňuje jednoduché nastavenie ohrevu jednotlivých vykurovacích telies, stanica umožňuje nastaviť pre každé vykurovacie teleso až 5 časovo a teplotne nezávislých vykurovacích bodov, takže môžete vytvoriť vykurovaciu a chladiacu krivku bez nežiaducich výkyvov teploty. Po ukončení ohrevu stanica automaticky ochladí všetky vykurovacie prvky pomocou systému ventilátorov. V stanici je integrovaná vákuová pinzeta, ktorá uľahčuje odstránenie nespájkovaných IO. Špičkové vykurovanie Horný ohrev zabezpečuje 800W teplovzdušné vykurovacie teleso na trojosovom pohyblivom ramene. Prúd horúceho vzduchu sa usmerňuje presne podľa veľkosti obvodu BGA pomocou vhodného teplovzdušného nástavca, ktorý je k výstupu pripojený pomocou magnetu. Výmena trysiek tak nevyžaduje žiadne náradie a je otázkou chvíľky. Teplota horúceho vzduchu sa meria pomocou vnútorného snímača umiestneného v ústí teplovzdušnej hlavice. Vďaka konvekčnému spôsobu ohrevu nie je na rozdiel od infračervených systémov potrebné umiestniť na povrch alebo na pätu vyhrievaného čipu ďalší teplotný snímač, aby sa systém spustil. Spodný ohrev Spodná doska na rovnomerný ohrev celej dosky plošných spojov je vybavená šiestimi keramickými infračervenými žiaričmi s celkovým príkonom 2700 W. Tie sú schopné predhrievať celú dosku plošných spojov plnej veľkosti, aby sa zabránilo deformácii počas spájkovania. Pre úspešné dokončenie operácie je nevyhnutné správne, t. j. úplné a dostatočné zahriatie plochy, na ktorú sa čip umiestňuje. Preto sa tu ohrev skutočného miesta, pod ktorým sa spájkuje obvod BGA, vykonáva rovnakou technológiou ako vyššie. Uprostred medzi keramickými predhrievacími platňami sa nachádza spodný 800W teplovzdušný prvok. Rovnako ako pri hornom ohrievači sa presne meria teplota horúcich plynov pri ústí. Spodná strana dosky s plošnými spojmi sa tak zohrieva kombináciou infračerveného žiarenia a konvekcie. Konvekčný prenos tepla sa využíva priamo pod spájkovacím bodom a výhodou je opäť presnejšia regulácia teploty a vďaka extrémnemu výkonu aj rýchlejšie zahrievanie. Celkový príkon na spodnej strane dosky plošných spojov je 3,5 kW. Lôžko s magnetmi spoľahlivo drží teplovzdušný nadstavec zvolený podľa veľkosti vyhrievanej plochy. Výšku spodnej trysky možno meniť pomocou otočného ovládača na pravej strane zariadenia. Vysoký tepelný výkon stanice zabezpečuje rýchle a plynulé zahrievanie aj pri práci s robustnou veľkou a plne vybavenou doskou, na ktorej sú umiestnené transformátory, chladiče alebo iné masívne komponenty. Jednoduché ovládanie, až 50 vlastných profilov Vlastné ovládanie stanice a nastavenie teplotných profilov nevyžaduje pripojenie k PC. Stanicu nie je možné pripojiť k PC - PC s operačným systémom je už súčasťou stanice. Systém umožňuje ukladanie teplotných profilov a zaznamenaných kriviek. Práca je oveľa pohodlnejšia a rýchlejšia v porovnaní s používaním kombinácie myši a klávesnice. Možno spravovať 50 vlastných profilov. Teplotný profil má 5 používateľom definovaných úsekov, ktoré sú definované časom, teplotou a strmosťou krivky (°C/s) pre horné aj dolné tepelné žiariče. Počas procesu pretavovania môžete na LCD displeji vidieť priebehy všetkých troch nameraných teplôt. Teplotná krivka sa zaznamenáva a po operácii ju môžete podrobne analyzovať. Systém na prepracovanie je kompatibilný s bezolovnatým aj olovnatým spájkovaním. Poskytuje bezpečné vyhrievanie všetkých komponentov, ako sú SMD, BGA, CBGA, CCGA, CSP, QFN, MLF, PGA a všetky epoxidové μBGA. Obsahuje 4 teplovzdušné nástavce 22x22 mm, 31x31 mm, 34x34 mm, 45x45 mm a 47x47 mm. Vysokokvalitné kovové spracovanie Rám pre montáž dosiek plošných spojov je pevne pripevnený k šasi systému a s dodaným príslušenstvom umožňuje montáž dosiek ľubovoľného tvaru so šírkou až 430 mm. Kompresor pre vákuovú pinzetu je integrovaný a spúšťa sa automaticky po procese spájkovania alebo manuálne v menu systému. V porovnaní s inými systémami na prepracovanie môžete očakávať rýchlejšie reakcie na požadované zmeny teploty vďaka výkonným tepelným žiaričom a rovnomernejšiemu rozloženiu tepla na povrchu. Napriek veľkému počiatočnému príkonu pri spustení spájkovacieho profilu je ochrana obvodu pomocou ističa B16 (ak je pripojenie vyhradené) dostatočná. BGA Station XDF-D2, vákuová pinzeta, 4 teplovzdušné nástavce, 6 svoriek na montáž PCB, manuál. Príklady použitia opravárenskej stanice výmena horúceho vzduchu pri oprave mobilných telefónov - infračervený ohrev neodfúkne malé časti výmena CPU a čipovej sady pre počítače, notebooky, netbooky, ultrabooky prepracovanie čipov v riadiacich jednotkách pre automobily pretavovanie a pretavovanie chybných grafických čipov / pretavovanie grafických čipov oprava všetkých čipov SMD na základných doskách preplňovanie herných konzol: X-box, Playstation, Nintendo pretavovanie procesorov alebo pamätí mobilných telefónov - bežné chyby v telefónoch s tenkými doskami plošných spojov predhrievanie možno použiť aj v spojení s teplovzdušnou spájkovačkou

All-in-one systém 862D + ponúka všetko potrebné pre prácu s obvodmi SMT, špeciálne potom puzdrami BGA. Kombinácia výkonného podehrevu, ir lampy, horúcovzdušky a hrotovej mikropájky poskytuje dostatok možností pre odletovanie / spájkovanie malých BGA čipov. Oproti klasickým vysokoteplotným ir emitorom má infra- lampa nižší výkon a je určená pre prácu s menšími BGA a micro BGA ako sú chipsety mobilných telefónov a prenosnej elektroniky.

All-in-one systém Yihua 1000B ponúka všetko potrebné pre prácu s obvodmi SMT, špeciálne potom puzdrami BGA. Veľkým prínosom systému je riadenie výkonu iR žiariča podľa teploty povrchu čipu. K tomu je stanica vybavená snímačom teploty na husom krku, ktorý sa jednoducho priloží k päte spájkovaného čipu a poskytuje ako operátorovi, tak systému nutnú spätnú väzbu. Vďaka informáciu o teplote môže PID regulátor stabilizovať dosiahnutú teplotu v okolí sondy. Pre operátora je potom presným nasmerovaním v technologickom procese pretavenia. Na displeji je zobrazená požadovaná aj aktuálna teplota.

IR6500 je digitálne kontrolovaná stanica pre infračervené spájkovanie pretavením. Na rozdiel od systémov užívajúcich konvekčného spájkovania (hotair alebo kombinácia ič preheater a horúci vzduch), využíva k ohrevu výhradne infražiariče, a to ako k spodnému ohrevu - predhrievanie plošného spoja, tak aj na priamy ohrev letovanej súčasti. IR reflektor je otočný okolo osi, na ktorej je upevnený. Výška žiariča nad povrchom súčiastky / PCB je nastaviteľná otočným kolieskom. Reflow proces je riadený zvlášť pre preheater a zvlášť pre ir spájku.

Konvekčná prepracovacia stanica BGA na odpájkovanie a opätovné spájkovanie ZM-R5860C Stanica na odpájkovanie a spájkovanie BGA a SMD obvodov pomocou konvekčného ohrevu. Ako spájkovacie médium sa používa horúci vzduch. Samotná technológia konvekčného prenosu tepla ponúka v porovnaní s infračerveným ohrevom oveľa presnejšiu kontrolu teploty ohrievaných komponentov, ako aj rovnomernejšie rozloženie tepla na povrchu. Seamark R5860C predstavuje profesionálny rad špičkových poloautomatických prepájacích systémov. Je riadený zabudovaným priemyselným počítačom s dotykovým ovládacím panelom LCD. Vďaka integrovanému optickému systému na vizuálnu kontrolu je práca so zariadením veľmi pohodlná. Vďaka spätnej väzbe od operátora sa tak zvyšuje spoľahlivosť celého procesu prepracovania. Horný ohrev zabezpečuje teplovzdušné vykurovacie teleso s príkonom 800 W, umiestnené na trojosovom pohyblivom ramene. Prúd horúceho vzduchu sa usmerňuje presne podľa veľkosti obvodu BGA pomocou vhodného horúcovzdušného nadstavca, ktorý je k tryske pripevnený magnetom. Výmena dýz tak nevyžaduje žiadne náradie a je otázkou okamihu. Teplota horúceho vzduchu sa meria pomocou vnútorného snímača umiestneného na ústí horúcovzdušnej hlavice. Vďaka konvekčnému spôsobu ohrevu nie je na rozdiel od infračervených systémov potrebné na spustenie systému umiestniť ďalší teplotný snímač na povrch alebo na pätu vyhrievanej triesky. Ďalším rozdielom oproti nižším modelom je riešenie predhrievania dosky plošných spojov. Systém Rework je vybavený celkovo šiestimi keramickými infračervenými žiaričmi tvoriacimi ohrev DPS. Vykurovacie dosky s výkonom 2700 W dokážu predhriať celú dosku plošných spojov plnej veľkosti, aby sa zabránilo deformáciám počas spájkovania. Správne, t. j. úplné a dostatočné zahriatie plochy, na ktorú sa čip umiestňuje, je nevyhnutné na úspešné dokončenie operácie. Preto sa tu ohrev vlastného miesta, pod ktorým sa spájkuje obvod BGA, vykonáva rovnakou technológiou ako zhora. V strede medzi keramickými predhrievacími doskami sa nachádza spodný 1200W teplovzdušný prvok. Rovnako ako pri hornom ohrievacom prvku sa presne meria teplota horúcich plynov pri ústí. Spodná strana dosky s plošnými spojmi sa teda ohrieva kombináciou iR žiarenia a konvekcie. Konvekčný prenos tepla sa využíva priamo pod miestom spájkovania a výhodou je opäť presnejšia regulácia teploty a vďaka extrémnemu výkonu aj rýchlejšie zahrievanie. Celkový príkon na spodnú stranu dosky plošných spojov je 3,9 kW. Lôžko s magnetmi spoľahlivo drží teplovzdušný nástavec zvolený podľa veľkosti ohrievanej plochy. Výšku spodnej trysky možno meniť pomocou otočného ovládača na pravej strane zariadenia. Vysoký tepelný výkon stanice zabezpečuje rýchle a plynulé ohrievanie aj pri práci s robustnou, veľkou a plne obsadenou doskou, na ktorej sú namontované transformátory, chladiče alebo iné materiálové komponenty. Dôležitým prvkom celej zostavy je systém vizuálnej kontroly procesu pretavovania, ktorý predstavuje kamera so zoomom a riadenou clonou na kontrolu hĺbky ostrosti. Súčasťou dodávky je kamera, externý LCD monitor a konštrukcia na montáž kamery. Samotné ovládanie stanice a nastavovanie teplotných profilov si nevyžaduje pripojenie k PC. Stanicu nie je možné pripojiť k PC - počítač s operačným systémom je už súčasťou dodávky. Ak chcete ukladať teplotné profily a zaznamenané krivky, pripojte k portu na prednej strane zariadenia USB flash disk. všetko sa ovláda a nastavuje na dotykovom displeji. Práca je oveľa pohodlnejšia a rýchlejšia v porovnaní s používaním kombinácie myši a klávesnice. Môžete spravovať 50 vlastných profilov, ktoré sa dajú zálohovať alebo načítať z USB flash disku. Teplotný profil má 8 používateľsky definovaných sekcií, ktoré sú definované časom, teplotou, strmosťou krivky (°C/s) pre horné aj dolné tepelné žiariče. Počas procesu pretavovania môžete na displeji LCD vidieť priebehy všetkých troch nameraných teplôt. Teplotná krivka sa zaznamenáva a po ukončení operácie ju môžete podrobne analyzovať. Systém na pretavovanie je kompatibilný s bezolovnatým aj olovnatým spájkovaním. Poskytuje bezpečné zahrievanie všetkých komponentov, ako sú SMD, BGA, CBGA, CCGA, CSP, QFN, MLF, PGA a všetky epoxidové μBGA. Súčasťou balenia je 6 horúcovzdušných nástavcov. Stôl na upínanie dosiek plošných spojov je pripevnený k podvozku systému a s dodaným príslušenstvom umožňuje upnúť akýkoľvek tvar dosky s dĺžkou až 415 mm. Kompresor pre vákuovú pinzetu je integrovaný a spúšťa sa stlačením tlačidla na prednom paneli. Na presné vycentrovanie spájkovaného čipu pod infračerveným osvetľovačom sa používa laserový zameriavač. S najväčšou gumovou rukoväťou udrží až 200 g. V porovnaní s inými systémami na prepájanie môžete očakávať rýchlejšie reakcie na požadované zmeny teploty vďaka výkonným tepelným žiaričom a rovnomernejšiemu rozloženiu tepla na povrchu. Model R5860C sa vyznačuje premysleným dizajnom a dielenským spracovaním so súvisiacim komfortom obsluhy. Napriek obrovskému počiatočnému príkonu pri spustení spájkovacieho profilu je ochrana obvodu pomocou ističa B16 (ak je pripojenie vyhradené) dostatočná. Opravárenská stanica ZM-R5860C obsahuje stanica s integrovaným posuvom na osadenie plošných spojov a zabudovaným monitorom LCD s dotykovým ovládaním externý 15" LCD monitor na zobrazenie detailov spájkovania; (obsahuje napájací adaptér) kamera s optikou so zoomom a ovládaním clony na nastavenie hĺbky ostrosti; (obsahuje napájací adaptér) zabudovaná vákuová pinzeta - vákuové pero + 2 gumové prísavky laserový zameriavač na centrovanie DPS 6 nástavcov na montáž atypických tvarov DPS 6 teplovzdušných nástavcov 10x10 mm, 20x20 mm, 31x31 mm, 35x35 mm, 41x41 mm, 55x55 mm 1 externý snímač teploty napájací kábel manuál Príklady použitia opravárenskej stanice výmena horúceho vzduchu pri oprave mobilných telefónov - infračervený ohrev neodfúkne malé časti výmena procesora a čipovej sady pre počítače, notebooky, netbooky, ultrabooky prepracovanie čipov v riadiacich jednotkách pre automobily výmena čipov južného a severného mostíka odstraňovanie a pretavovanie chybných grafických čipov pretavovanie grafických čipov oprava všetkých SMD čipov na základných doskách opätovné pretavenie konzoly Xbox playstation reflow pretavovanie Nintendo Wii pretavovanie kovového tienenia zo základných dosiek mobilných telefónov (najmä MOTOROLA používa silné kovové tienenie) pretavovanie procesorov alebo pamätí mobilných telefónov - bežné chyby v telefónoch s tenkými doskami plošných spojov (SIEMENS) predohrev sa môže použiť aj v spojení s teplovzdušnou spájkovačkou Súčasťou dodávky je
