Automatický podávač cínu

Základ letovacej stanice tvorí výkonný hrotový spájkovací systém postavený na platforme vf spájkovacej súpravy  Bakon BK2000 s výkonom 120W. Technické parametre spájkovačky sa zhodujú s materskou platformou BK2000, okrem typu použitého spájkovacieho perá; vykurovacia vložka je však zhodná rovnako ako typ výmenných spájkovacích hrotov. Podrobný popis vlastností a technických parametrov riadiaceho systému a mikrospájky nájdete pri type BK2000.

Automatizovaný mechanický systém na dávkovanie rúrkového cínu do hrotu mikropájky. Bakon 373  Motorizovaná prevodovka s ozubenými kolesami odvíja samotný cín z cievky, ktorá zapadá do integrovaného držiaka v tele prístroja, a privádza ho cez silikónový bovden priamo na hrot mikropájky. Rýchlosť podávania cínu je nastaviteľná pomocou potenciometra od 0,5 do 5 mm/s. Stanica dokáže automaticky dávkovať cín - okrem rýchlosti môžete potenciometrom nastaviť dĺžku časového intervalu podávania cínu - až 7 s.  Dávkovanie cínu sa spúšťa priloženým nožným pedálom, a to buď v režime dávkovania (nezáleží na tom, ako dlho je pedál zapnutý - vždy sa odoberie len nastavené množstvo cínu), alebo v manuálnom režime, keď sa cín podáva tak dlho, kým je pedál zapnutý. Po uvoľnení pedálu alebo po dokončení nastavenej dávky sa vždy automaticky zapne spätný chod, ktorý stiahne cín približne o 3 mm dozadu, aby nezasahoval do pracovnej oblasti hrotu mikropájky. Priemer rúrkového plechu, ktorý dokáže podávací mechanizmus spracovať, je predovšetkým 1 mm. Možno vložiť aj rúrkový cín s priemerom 0,6-1,2 mm. Dĺžka napájacieho bowdenu je 82 cm. Pri použití tohto stroja má obsluha voľné ruky, ktoré môžu lepšie manipulovať s spájkovaným predmetom. Vhodné na automatizáciu procesu spájkovania na výrobných linkách. Pre podávač plechu Bakon 373 je možné objednať aj špeciálny podávací bowden, ktorý má na rozdiel od dodávaného ovládacie tlačidlo, ktoré nahrádza používanie nožného pedálu.

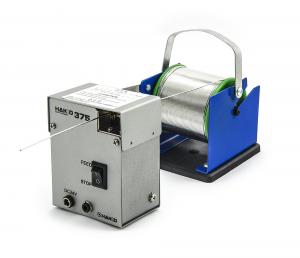

Kompaktný automatický systém narezávanie a dávkovania trubičkového cínu priemeru 1 mm priamo k hrotu mikrospájky HAKKO 375-05 +-. Podávač do cínu pozdĺžne narezáva V - drážku ostrým kruhovým nožom umiestneným v podávacom mechanizme, ktorý cín ďalej sunie silikononým bowdenom až k hrotu mikrospájky. Prierezom cínového drôtu je sprístupnený flux v jadre trubičky, čo prispieva v niektorých aplikáciách k plynulejšiemu nataveniu zliatiny na spájkovanie spoja (najmä pri vysokoteplotnej aplikácii, kde môže odparený flux z jadra spôsobovať prskanie). Cín je distribuovaný silikónovým bowdenom ovládacím tlačidlom, ktorý sa upevňuje na telo mikrospájky. Samotné podávanie cínu je spúšťané skrze ovládacie tlačidlo, ktoré je umiestnené pri ústí podávacieho bowdenu, teda na rukoväti mikrospájky. Vďaka tomuto riešeniu máte pri spájkovaní k dispozícii druhú ruku a cín vždy vo zvolenom množstve. Dĺžka cínu závisí od dĺžky stlačenia tlačidla. Rýchlosť podávania cínu je 27 mm/s. Priemer trubičkového cínu, ktorý vie podávací mechanizmus spracovávať, je primárne 1 mm. Dĺžka podávacieho vonkajšieho puzdra je 80 cm. Posun cínu je zaistený pevným celokovovým motorizovaným prevodom s ozubenými kolieskami, ktorý si sám odmotáva cín z cievky. Cievka s cínom musí byť vložená na odvíjací stojan, ktorý nie je súčasťou výrobku. Cín, mikrospájka ani stojan na obrázku nie sú súčasťou balenia. K Hakko 375-04 + možno zakúpiť aj alternatívne spínač - nožný pedál.

Automatizovaný mechanický systém na dávkovanie rúrkového cínu do hrotu mikropájky. Bakon 373  Motorizovaná prevodovka s ozubenými kolesami odvíja samotný cín z cievky, ktorá zapadá do integrovaného držiaka v tele prístroja, a vedie ho cez silikónovú cievku priamo k hrotu mikropájky. Rýchlosť podávania cínu je nastaviteľná pomocou potenciometra od 0,5 do 5 mm/s. Stanica dokáže automaticky dávkovať cín - okrem rýchlosti môžete potenciometrom nastaviť aj dĺžku časového intervalu podávania cínu - až 7 s.  Dávkovanie cínu sa spúšťa priloženým nožným pedálom, a to buď v režime dávkovania (nezáleží na tom, ako dlho je pedál zapnutý - vždy sa odoberie len nastavené množstvo cínu), alebo v manuálnom režime, keď sa cín podáva tak dlho, kým je pedál zapnutý. Po uvoľnení pedálu alebo po dokončení nastavenej dávky sa vždy automaticky zapne spätný chod, ktorý stiahne plechovku približne o 3 mm dozadu, aby nezasahovala do pracovnej oblasti hrotu mikropájky. Priemer rúrkového plechu, ktorý dokáže podávací mechanizmus spracovať, je predovšetkým 1 mm. Možno vložiť aj rúrkový cín s priemerom 0,6-1,2 mm. Dĺžka napájacieho bowdenu je 82 cm. Pri použití tohto stroja má obsluha voľné ruky, ktoré môžu lepšie manipulovať s spájkovaným predmetom. Vhodné na automatizáciu procesu spájkovania na výrobných linkách. Pre podávač a rezačku plechu Bakon 373 je možné objednať aj špeciálny podávací bowden, ktorý má na rozdiel od dodávaného ovládacie tlačidlo, ktoré nahrádza používanie nožného pedálu.

Automatizovaný mechanický systém na dávkovanie rúrkového cínu do hrotu mikropájky. CXG 373 Motorizovaná prevodovka s ozubenými kolesami odvíja samotný cín z cievky, ktorá zapadá do integrovaného držiaka v tele prístroja, a vedie ho cez silikónovú cievku priamo k hrotu mikropájky. Rýchlosť podávania cínu je nastaviteľná pomocou potenciometra od 0,5 do 2 mm/s. Stanica dokáže automaticky dávkovať cín - okrem rýchlosti môžete potenciometrom nastaviť aj dĺžku časového intervalu podávania cínu - až 7 s.  Dávkovanie cínu sa spúšťa priloženým nožným pedálom, a to buď v režime dávkovania (nezáleží na tom, ako dlho je pedál zapnutý - vždy sa odoberie len nastavené množstvo cínu), alebo v manuálnom režime, keď sa cín podáva tak dlho, kým je pedál zapnutý. Po uvoľnení pedálu alebo po dokončení nastavenej dávky sa vždy automaticky zapne spätný chod, ktorý stiahne plechovku približne o 3 mm dozadu, aby nezasahovala do pracovnej oblasti hrotu mikropájky. Priemer rúrkového plechu, ktorý dokáže podávací mechanizmus spracovať, je predovšetkým 1 mm. Možno vložiť aj rúrkový cín s priemerom 0,7-1,2 mm. Dĺžka napájacieho bowdenu je 82 cm. Pri použití tohto stroja má obsluha voľné ruky, ktoré môžu lepšie manipulovať s spájkovaným predmetom. Vhodné na automatizáciu procesu spájkovania na výrobných linkách. Ak si to aplikácia vyžaduje a na spájkovanie potrebujete obe ruky, môžete použiť držiak, ktorý sa pripevňuje k podvozku podávača na trvalé pripevnenie spájkovacieho pera. Držiak je súčasťou balenia a vďaka ručnej skrutke sa ľahko inštaluje.

Kompaktný automatický systém narezávanie a dávkovania trubičkového cínu priemeru 1,2 mm priamo k hrotu mikrospájky HAKKO 375-05 +-. Podávač do cínu pozdĺžne narezáva V - drážku ostrým kruhovým nožom umiestneným v podávacom mechanizme, ktorý cín ďalej sunie silikononým bowdenom až k hrotu mikrospájky. Prierezom cínového drôtu je sprístupnený flux v jadre trubičky, čo prispieva v niektorých aplikáciách k plynulejšiemu nataveniu zliatiny na spájkovanie spoja (najmä pri vysokoteplotnej aplikácii, kde môže odparený flux z jadra spôsobovať prskanie). Cín je distribuovaný silikónovým bowdenom ovládacím tlačidlom, ktorý sa upevňuje na telo mikrospájky. Samotné podávanie cínu je spúšťané skrze ovládacie tlačidlo, ktoré je umiestnené pri ústí podávacieho bowdenu, teda na rukoväti mikrospájky. Vďaka tomuto riešeniu máte pri spájkovaní k dispozícii druhú ruku a cín vždy vo zvolenom množstve. Dĺžka cínu závisí od dĺžky stlačenia tlačidla. Rýchlosť podávania cínu je 27 mm/s. Priemer trubičkového cínu, ktorý vie podávací mechanizmus spracovávať, je primárne 1,2 mm. Dĺžka podávacieho vonkajšieho puzdra je 80 cm. Posun cínu je zaistený pevným celokovovým motorizovaným prevodom s ozubenými kolieskami, ktorý si sám odmotáva cín z cievky. Cievka s cínom musí byť vložená na odvíjací stojan, ktorý nie je súčasťou výrobku. Cín, mikrospájka ani stojan na obrázku nie sú súčasťou balenia. K Hakko 375-05 + možno zakúpiť aj alternatívne spínač - nožný pedál.

Špeciálna spájkovacia konfigurácia statickej výkonnej hrotovej spájky pevne inštalovanej na podstavci s držiakom cievky s cínom a automatizovaným mechanickým systémom dopravovania a dávkovania trubičkového cínu k hrotu mikrospájky. Motorizovaný prevod s ozubenými kolieskami si sám odmotává cín z cievky uchytenej na šasi a súka ho skrz trubičku až priamo ku špičke hrotu na mikrospájke. Stanica vie automaticky dávkovať cín - potenciometrom môžete nastaviť dĺžku časového intervalu posuvu cínu.
