Mikroskopy s kamerou

Digitálny mikroskop s 3,5" farebným monitorom TFT a snímačom CMOS s rozlíšením 5 Mpix. Pozorovaný objekt môžete okamžite vidieť na LCD paneli a kedykoľvek ho uložiť ako obrázok na vloženú kartu micro SD stlačením tlačidla na základni. Osvetlenie zabezpečuje 8 bielych LED diód, ktorých intenzitu možno regulovať potenciometrom. Mikroskop vrátane displeja LCD je napájaný lítium-iónovou batériou a počas prevádzky ho nie je potrebné pripájať k napájaciemu adaptéru. Mikroskop ukladá nasnímané obrázky na kartu micro sd (nie je súčasťou dodávky) s rozlíšením až 5 Mpix (12 Mpix interpolovane). Ak je mikroskop pripojený k počítaču prostredníctvom kábla USB, rozlíšenie snímok uložených do počítača je obmedzené na 640x480pix.

3D SMART mikroskop ALL-IN-ONE 1080p s meraním a bezdrôtovou myšou 3D mikroskop ALL-IN-ONE systém vrátane SMART kamery, kvalitného priemyselného FullHD LCD AH-VA monitora a regulovateľného LED osvetlenia k objektívu. Tento mikroskop je výnimočný svojou 3D optikou, ktorá okrem klasického mikroskopického zväčšenia ponúka aj možnosť prepnutia do 3D pohľadu, vďaka ktorého možno pozorovať predmety z boku. Otáčaním tohto koncového stupňa optiky získate bočný pohľad zo všetkých strán pozorovaného objektu (pri použití adekvátneho zväčšenia). Toto je najmä vhodné pre prácu s plošnými spojmi. Vďaka tomuto pohľadu možno vykonať jednoduchú inšpekciu jednotlivých spojov aj z boku, čo je u SMD súčiastok zásadné. SMART kamera s vysokým FullHD 1080p rozlíšením Mikroskop disponuje digitálnou SMART kamerou s vysokým FullHD rozlíšením 1080p (1920x1080px), ktorá má svoj vlastný operačný systém, ktorý sa ovláda vďaka USB myši - pri tom modeli dodávame bezdrôtovú myš Genius. Kamera disponuje dvoma USB portami, jedným pre pripojenie ovládacej periférie a druhým pre pripojenie pamäťového zariadenia (flash disk, ..). Pokročilé meranie a nastavenie obrazu Systém umožňuje meranie vrátane kalibrácie mierky. K dispozícii sú užívateľské linky (vodorovné, zvislé, a kríže), vďaka ktorým možno napríklad pozicový pozorovaný objekt do záberu pre presnú tvorbu screenshotov. Nechýba ani režim pravítka (X, Y a priemer). Samozrejmosťou je pokročilé nastavenie obrazu. Menu je možné skryť pravým tlačidlom pre využitie celej plochy záberu. Do obrazu je možné kresliť, pridávať obrazce a geometrické tvary v rôznych farbách pre označovanie napr. Chýb výrobku. Kamera natáča videá vo FullHD. Celý systém je možné ovládať počítačovou myšou s USB, ktorú pripojíte priamo do mikroskopu. Konštrukčné riešenie ALL-IN-ONE mikroskopu Optika mikroskopu je upevnená na celokovovom pevnom stojane profesionálneho elektronického mikroskopu ktorý umožňuje posun hore a dolu a otáčanie okolo svojej osi. Stojan disponuje obrovskou pracovnou základňou o rozmere 378x235mm, na ktoré je možné umiestniť akékoľvek PCB. Monitor sa pripevňuje priamo na nosnú tyč konštrukcie, všetky diely mikroskopu tak tvoria kompaktný celok, ktorý vám na stole nezaberie viac miesta, než je nutné (monitor možné nechať na podstavci). K dokonalému osvetleniu snímaného povrchu slúži kruhová LED lampa svietiaca jasne bielym svetlom, aby sa zachovali farebné tóny objektov. V spojení s citlivým snímačom kamery poskytuje dostatočné nasvietenie aj pri maximálnom zväčšení bez výrazného nárastu šumu v obraze. Stačí umiestniť sledovanou či opravovanú súčasť pod objektív, zapnúť napájanie, nastaviť otočným kolieskom požadovanú ohniskovú vzdialenosť a doostriť kolieskom na suporte objektívu. Optika je schopná zaostriť z niekoľkých centimetrov a nechá vám tak dostatok miesta pre prácu (letovanie, testpointové operácie, prerušovanie spojov na doske ...) pod hlavou objektívu. Pozorovacia vzdialenosť V režime 3D V klasickom 2D režime pri max. zväčšení: 5cm pri max. zväčšení: 10cm pri min. zväčšenie: 15cm pri min. zväčšenie: 27cm Videoukážka Obsah balenia Mikroskop, monitor, držiak monitora, SMART FHD kamera, bezdrôtová optická myš, osvetlenie. Potrebné napájacie adaptéry a kabeláž sú súčasťou dodávky (2x 12V adaptér + napájací kábel osvetlenia)

Mikroskopový systém ALL-IN-ONE 16-130x systém vrátane SMART kamery, kvalitného priemyselného FullHD LCD AH-VA monitora a regulovateľného LED osvetlenia k objektívu. Optika mikroskopu spolu s kamerou je upevnená na celokovovom pevnom stojane profesionálneho elektronického mikroskopu ktorý umožňuje posun hore a dolu a otáčanie okolo svojej osi. Stojan disponuje obrovskou pracovnou základňou o rozmere 378x245mm, na ktoré je možné umiestniť akékoľvek PCB. Zväčšenie mikroskopu je 16-130x.  Optika mikroskopu má štandardné zväčšenie 16-130x pri pozorovacej vzdialenosti približne 10 cm. Upozornenie - zväčšenie sa vzťahuje na 10,1" displej HDMI, ktorý je súčasťou balenia.  Je možné kúpiť aj nástavce, ktoré znásobujú zväčšenie na 34-260x alebo 64-520x, ale tieto nástavce nemôžu používať dodávané osvetlenie a objekt pod mikroskopom je potrebné osvetliť samostatne zvonka, pretože obraz je s dodávaným osvetlením príliš tmavý. Mikroskop disponuje digitálnou SMART kamerou s vysokým FullHD rozlíšením 1080p (1920x1080px), ktorá má svoj vlastný operačný systém, ktorý sa ovláda vďaka USB myši - pri tom modeli dodávame bezdrôtovú myš Genius. Kamera disponuje dvoma USB portami, jedným pre pripojenie ovládacej periférie a druhým pre pripojenie pamäťového zariadenia (flash disk, ..). Systém umožňuje meranie vrátane kalibrácie mierky. K dispozícii sú užívateľské linky (vodorovné, zvislé, a kríže), vďaka ktorým možno napríklad pozicový pozorovaný objekt do záberu pre presnú tvorbu screenshotov. Nechýba ani režim pravítka (X, Y a priemer). Samozrejmosťou je pokročilé nastavenie obrazu. Menu je možné skryť pravým tlačidlom pre využitie celej plochy záberu. Do obrazu je možné kresliť, pridávať obrazce a geometrické tvary v rôznych farbách pre označovanie napr. Chýb výrobku. Kamera natáča videá vo FullHD. Celý systém je možné ovládať počítačovou myšou s USB, ktorú pripojíte priamo do mikroskopu. Monitor sa pripevňuje priamo na nosnú tyč konštrukcie, všetky diely mikroskopu tak tvoria kompaktný celok, ktorý vám na stole nezaberie viac miesta, než je nutné (monitor možné nechať na podstavci). K dokonalému osvetleniu snímaného povrchu slúži kruhová LED lampa svietiaca jasne bielym svetlom, aby sa zachovali farebné tóny objektov. V spojení s citlivým snímačom kamery poskytuje dostatočné nasvietenie aj pri maximálnom zväčšení bez výrazného nárastu šumu v obraze. Stačí umiestniť sledovanou či opravovanú súčasť pod objektív, zapnúť napájanie, nastaviť otočným kolieskom požadovanú ohniskovú vzdialenosť a doostriť kolieskom na suporte objektívu. Optika je schopná zaostriť z niekoľkých centimetrov a nechá vám tak dostatok miesta pre prácu (letovanie, testpointové operácie, prerušovanie spojov na doske ...) pod hlavou objektívu. Rovnaký mikroskop ponúkame tiež v prevedení s 3D optikou, umožňujúci unikátny pohľad z boku. Videoukážka:

Trinokulárny mikroskop s otočným ramenom 14Mpix mikroskop s HDMI Priemyslový trinokulárny mikroskop 3,5x-90x s Full HD kamerou a funkciou simul focal. Rameno mikroskopu s celkovou dĺžkou 820mm je výškovo nastaviteľné 0-360mm, výsuvné a možno s ním otáčať okolo svojej osi. K ramenu je uchytený držiak pre stereoskopickú hlavicu, ten je výškovo nastaviteľný pre jemné doladenie výšky hlavice od sledovaného predmetu. Trinokulárna hlavica s optikou má plynulo regulovateľné zväčšenie 0,7x - 4,5x spoločne s pribalenými okulármi WF10x tvorí zostavu s celkovým zväčšením 7x-45x. Hlavnou výhodou okuláru WF10x je jeho široké zorné pole. Ukáže vám väčšiu oblasť než okuláre iných typov s rovnakým zväčšením. Šošovky sú vyrobené zo špeciálneho optického skla - okulár zaisťuje živý, ostrý a kontrastný obraz. Na hlavný objektív mikroskopu je možné naskrutkovať predsádky so závitom 48mm v základnom balení nájdete rovno dve predsádky so zväčšením 0,5x a 2x. Použitím predsádok sa rozšíri rozsah zväčšenia až na 3,5x-90x. Mikroskop má funkciu simul focal, vďaka ktorej je možné sa pozerať skrz oba okuláre a zároveň sledovať objekt pomocou Full HD kamery naskrutkovanej na hornú časť objektívu. Perfektnú viditeľnosť sledovaného predmetu zaistí výkonné LED osvetlenie s plynulou reguláciou intenzity svetla, osvetlenie je napájané 12V DC pomocou pribaleného adaptéra. Pre uchytenie osvetlenia k mikroskopu slúžia tri aretačné skrutky. Celé rameno mikroskopu je uchytené pomocou robustnej stolovej svorky s dvoma skrutkami. Svorku možno upevniť k doske stola o maximálnej výške 48mm. CMOS kamera je vybavená 14Mpix senzorom, kameru možno pripojiť k ľubovoľnému monitoru alebo TV prostredníctvom HDMI výstupu 1080p / 60fps prípadne pomocou USB konektora k PC. Pre ovládanie kamery slúžia tlačidlá na hornej strane alebo pribalené IR diaľkové ovládanie, na bočnej strane sa nachádza slot pre pamäťovú kartu Micro SD, na ktorú sa ukladajú vytvorené snímky s rozlíšením až 14Mpix alebo video 1920x1080p. Kamera má svoj vlastný operačný systém, ten umožňuje nastaviť expozíciu, teplotu farieb, zobrazenie pravítka, mriežky alebo nastaviť digitálne zväčšenie 1-6X. Ku kamere je pribalený napájací adaptér 12V / 1A pre napájanie. Samozrejmosťou je systém zaostrovania aj dioptrická korekcia, ktorá je prítomná v oboch okulároch WF10x. Vďaka použitiu štandardného Ø30mm konektora na okuláre je možné ich zameniť napríklad za okuláre s väčším zväčšením (napr. WF20X - teda zväčšenie až 180x) Príklady použitia Mikroskop je výborný pomocník predovšetkým pri servisovaní mobilných telefónov tabletov PC, hodiniek alebo inej jemnej elektroniky, s mikroskopom môžete veľmi detailne a pohodlne kontrolovať kvalitu a správnosť spájkovania miniatúrnych SMD a THT súčiastok na DPS servisovaného zariadenia.Okrem práce s elektronikou je tento mikroskop vhodný aj na inšpekciu povrchov materiálu a ich kvality, korózie a celkovo k defektoskopii, na meranie veľkosti mikroskopických materiálov, na skúmanie kvality optických šošoviek a prizmy, detekčných bankoviek a v šperkárstve. Ukážky z kamery Zväčšenia a vzdialenosti medzi optikou a pozorovaným predmetom Predsádka Zväčšenie Pozorovacia vzdialenosť bez predsádky 7x-45x 100mm predsádka 0,5x 3,5x-22,5x 165mm predsádka 2x 14x-90x 30mm

Profesionálny trinokulárny 16Mpix mikroskop s HDMI Profesionálny trinokulárny mikroskop 3,5x-90x s FullHD kamerou a funkciou simul focal. Rameno mikroskopu je uchytené na robustnom a stabilnom podstavci o váhe 20kg, je výškovo nastaviteľné, výsuvné a možno s ním otáčať okolo svojej osi. K ramenu je uchytený držiak pre stereoskopickú hlavicu, ten je výškovo nastaviteľný pre jemné doladenie výšky hlavice od sledovaného predmetu. Trinokulárna hlavica s optikou má plynulo regulovateľné zväčšenie 0,7x - 4,5x spoločne s pribalenými okulármi WF10x tvorí zostavu s celkovým zväčšením 7x-45x. Hlavnou výhodou okuláru WF10x je jeho široké zorné pole. Ukáže vám väčšiu oblasť než okuláre iných typov s rovnakým zväčšením. Šošovky sú vyrobené zo špeciálneho optického skla - okulár zaisťuje živý, ostrý a kontrastný obraz. Na hlavný objektív mikroskopu je možné naskrutkovať predsádky so závitom 48mm v základnom balení nájdete rovno dve predsádky so zväčšením 0,5x a 2x. Použitím predsádok sa rozšíri rozsah zväčšenia až na 3,5x-90x. Mikroskop má funkciu simul focal, vďaka ktorej je možné sa pozerať skrz oba okuláre a zároveň sledovať objekt pomocou Full HD kamery naskrutkovanej na hornú časť objektívu. Perfektnú viditeľnosť sledovaného predmetu zaistí výkonné LED osvetlenie s plynulou reguláciou intenzity svetla, osvetlenie je napájané 12V DC pomocou pribaleného adaptéra. Pre uchytenie osvetlenia k mikroskopu slúžia tri aretačné skrutky. CMOS kamera je vybavená 16Mpix senzorom Panasonic 1/2.33", kameru možno pripojiť k ľubovoľnému monitoru alebo k TV prostredníctvom HDMI výstupu 1080p / 60fps prípadne pomocou USB konektora k PC. Pre ovládanie kamery slúžia tlačidlá na hornej strane alebo pribalené IR diaľkové ovládanie, na bočnej strane sa nachádza slot pre pamäťovú kartu Micro SD, na ktorú sa ukladajú vytvorené snímky s rozlíšením až 16Mpix alebo video 1920x1080p. Kamera má svoj vlastný operačný systém, ten umožňuje nastaviť expozíciu, teplotu farieb, zobrazenie pravítka, mriežky alebo nastaviť digitálne zväčšenie 1-6X. ku kamere je pribalený napájací adaptér 12V / 1A pre napájanie. Samozrejmosťou je systém zaostrovania aj dioptrická korekcia, ktorá je prítomná v oboch okulároch WF10x. Vďaka použitiu štandardného Ø30mm konektora na okuláre je možné ich zameniť napríklad za okuláre s väčším zväčšením (napr. WF20X - teda zväčšenie až 180x) Príklady použitia Mikroskop je výborný pomocník predovšetkým pri servisovaní mobilných telefónov tabletov PC, hodiniek alebo inej jemnej elektroniky, s mikroskopom môžete veľmi detailne a pohodlne kontrolovať kvalitu a správnosť spájkovania miniatúrnych SMD a THT súčiastok na DPS servisovaného zariadenia.Okrem práce s elektronikou je tento mikroskop vhodný aj na inšpekciu povrchov materiálu a ich kvality, korózie a celkovo k defektoskopii, na meranie veľkosti mikroskopických materiálov, na skúmanie kvality optických šošoviek a prizmy, detekčných bankoviek a v šperkárstve. Ukážky z kamery Zväčšenia a vzdialenosti medzi optikou a pozorovaným predmetom Predsádka Zväčšenie Pozorovacia vzdialenosť bez predsádky 7x-45x 100mm predsádka 0,5x 3,5x-22,5x 165mm predsádka 2x 14x-90x 30mm Obsah balenia: Hlavica mikroskopu s objektívom, posuvný support, rameno, podstavec, 16Mpix kamera s ovládačom, okulármi WF10x, gumové očnice, LED prisvetlenie, predsádka 0,5x a 2x, HDMI a USB kábel, Napájací adaptér pre kameru a LED prisvetlenie. Tento priemyselný trinokulárny mikroskop má všetky nosné časti kovové. Plastových dielov je v mikroskope naozaj minimum. Mikroskop je určený predovšetkým pre profesionálne použitie v priemysle i automotive.

Digitálny merací mikroskop Kaisi 200DP s 12" LCD monitorom Súprava digitálneho mikroskopu Kaisi 200DP s kamerou s rozlíšením 1080p, vlastným operačným systémom s presným meraním a záznamom na disk USB. Mikroskop Kaisi 200DP je kompaktný, vďaka konštrukcii "všetko v jednom" je prenosný a pohodlný na časté prenášanie a veľmi jednoducho sa ovláda. Mikroskop ponúka ľahko použiteľný, ale sofistikovaný systém na meranie rozmerov a zaznamenávanie poznámok do snímok z fotoaparátu a súborov xls. Všetky tieto vlastnosti robia z mikroskopu všestranný nástroj vhodný na opravy a servis jemnej elektroniky, kontrolu a inšpekciu konektorov, dielov a spájkovaných spojov v automobilovom priemysle a v priemyselných aplikáciách, na pozorovanie laboratórnych vzoriek alebo ako skvelá učebná pomôcka v školách. Optika, kamera a displej Optika mikroskopu pozostáva zo sústavy sklenených šošoviek so zväčšením až 12-78x, cez optiku sa obraz zachytáva farebnou kamerou s rozlíšením 1920x1080px, ktorá prenáša video v reálnom čase na integrovaný 12" displej s rozlíšením Full HD. Fotoaparát je tiež vybavený kruhovým výkonným LED osvetlením s reguláciou jasu. Celý systém je namontovaný na robustnom kovovom stojane s +-60 mm mikrosklíčkom na jednoduché a stabilné zaostrovanie pozorovaných objektov a vzoriek. Inteligentný mikroskop Integrovaný operačný systém založený na Linuxe umožňuje rýchlu kalibráciu a následné meranie rozmerov, plochy a uhla, pridávanie štítkov a následné ukladanie obrázkov v rozlíšení FullHD (JPG, PNG, BMP) na neskoršie prezeranie, porovnávanie alebo vyhľadávanie chýb. Spolu s fotografiami je tiež možné uložiť namerané hodnoty do súboru .xls (Excel). Celý systém sa ovláda pomocou bezdrôtovej myši, ktorá je pripojená k jednému z dvoch konektorov USB, druhý konektor slúži na pripojenie pamäte USB flash alebo pamäťovej karty na ukladanie obrázkov a súborov. S mikroskopom môže pracovať aj laik, výrobca mikroskopu myslel aj na jednoduchosť ovládania, na celom mikroskope sú len tri ovládacie prvky, ide o otočné kolieska, ktoré sa používajú na zaostrenie obrazu, nastavenie zväčšenia obrazu (zoom) a nastavenie jasu osvetlenia fotoaparátu. Systém založený na Linuxe sa podobá na bežný operačný systém Windows a celý sa ovláda myšou pripojenou ku konektoru USB mikroskopu. Dostatok priestoru na prácu pod mikroskopom Medzi optikou mikroskopu a pracovnou plochou je 150 mm priestoru, optika zaostruje vo vzdialenosti 100 mm od pozorovaného objektu, vďaka väčšej vzdialenosti je dostatok priestoru na prácu priamo pod mikroskopom (spájkovanie, výroba šperkov, práca s pinzetou, manipulácia so vzorkami). Vďaka kruhovému osvetleniu s reguláciou jasu sú všetky pozorované objekty a vzorky dobre a úplne osvetlené, takže obraz z kamery je jasný a bez šumu. V ponuke nastavenia fotoaparátu môžete automaticky nastaviť vyváženie bielej alebo korigovať jednotlivé farby (RGB), upraviť jas, kontrast, prepnúť fotoaparát do čiernobieleho režimu a otáčať obraz horizontálne a vertikálne. Displej mikroskopu má dobré pozorovacie uhly a možno ho vertikálne nakloniť o 30°. Keďže ide o digitálny mikroskop, pomer zväčšenia závisí od veľkosti priezoru, pri 12-palcovom displeji je pomer zväčšenia 4 - 33x v závislosti od nastavenia optiky, pri pripojení mikroskopu k väčšiemu displeju alebo pri prezeraní snímok na veľkom monitore je výsledné zväčšenie mnohonásobne väčšie. Zväčšenie 12-78x sa meria pri prezeraní obrázkov na 27" monitore s rozlíšením Full HD. Na kalibráciu mikroskopu je potrebné kalibračné pravítko. Obsah balenia: mikroskop s kamerou, osvetlením, displejom, bezdrôtovou myšou, napájacím zdrojom 12V. Príklady mikroskopu

Elektronický zoom mikroskopový systém vrátane kamery, LCD zobrazovača a bielej LED lampy. Optika je upevnená na upravenom šasi osvedčeného profesionálneho elektronického mikroskopu. Farebná zobrazovacia jednotka sa pripevňuje priamo na nosnú tyč konštrukcie; všetky diely mikroskopu tak tvoria kompaktný celok, ktorý vám na stole nezaberie viac miesta, než je nutné. K dokonalému osvetleniu snímaného povrchu slúži kruhová LED lampa svietiaca jasne bielym svetlom, aby boli zachované farebné tóny objektov . V spojení s citlivým snímačom kamery poskytuje dostatočné nasvietenie aj pri maximálnom zväčšení bez výrazného nárastu šumu obrazu. Stačí umiestniť sledovanú či opravovanú súčasť pod objektív, zapnúť napájanie, nastaviť otočným kolieskom požadovanú ohniskovú vzdialenosť (zoom podľa typu makro nástavca až 224×) a doostriť kolieskom na suporte objektívu. Optika je schopná zaostriť z ​​niekoľkých centimetrov a nechá vám tak dostatok miesta pre prácu (letovanie, testpointové operácie, prerušovanie spojov na doske...) pod hlavou objektívu. Potrebné napájacie adaptéry a kabeláž sú súčasťou balenia. Kamera produkuje farebný signál PAL - obraz je zobrazovaný na LCD monitore. Ak vyžadujete funkciu digitálneho ukladania snímok do počítača, stačí vybaviť PC napríklad USB kartou pre digitalizáciu obrazu USB 101 z našej ponuky a prepojiť s kamerou - získate digitálny mikroskop s funkciou ukladania alebo tlače urobených snímok.

Základom celého systému je robustný kovový posuvný systém uchytenia optiky s kamerou, pripevnený na masívne komaxitovanej podložke. Na tomto posuvnom suporte je uchytená optika s kamerou (kamera nie je súčasťou). Optický systém pozostáva z objektívu s premenlivým ohniskom a výmenného okuláru (makro nástavca), na ktorý sa naskrutkuje štandardná priemyselná kamera s objímkou ​​CS.

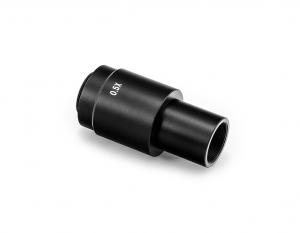

Okulár slúži k zvýšeniu zväčšenia mikroskopu. Čím dlhší je tubus okuláru, tým väčšie zväčšenie mikroskop poskytuje. Nástavec sa naskrutkuje medzi kameru a telo s objektívom. Makro nástavce sú k dispozícii v troch prevedeniach - s faktorom 0,5 ×, 1 × a 2 ×.

Okulár slúži k zvýšeniu zväčšenia mikroskopu. Čím dlhší je tubus okuláru, tým väčšie zväčšenie mikroskop poskytuje. Nástavec sa naskrutkuje medzi kameru a telo s objektívom. Makro nástavce sú k dispozícii v troch prevedeniach - s faktorom 0,5 ×, 1 × a 2 ×.

Okulár slúži k zvýšeniu zväčšenia mikroskopu. Čím dlhší je tubus okuláru, tým väčšie zväčšenie mikroskop poskytuje. Nástavec sa naskrutkuje medzi kameru a telo s objektívom. Makro nástavce sú k dispozícii v troch prevedeniach - s faktorom 0,5 ×, 1 × a 2 ×.

Variabilný držiak mikroskopovej hlavice umožňujúci posun objektívu vo vodorovnej osi až o 20 cm a zmenu sklonu kamery okolo zvislej osi. Toto uchytenie výrazne rozširuje schopnosti elektronických kamerových systémov pre aplikácie, kde je nutné pozorovať súčasti pod špecifickým uhlom až do vodorovného uloženia kamery. Jedná sa o voliteľné príslušenstvo k vyššie spomenutým typom mikroskopov.
