Dávkovače kvapalín - náhradné diely

Náhradný redukčný ventil NMPC NAR - 200 k nami ponúkaným dávkovacím systémom KH-228AB, FLUMATIC FU-810, BAKON BK893, PE-986A, CXG 628, a KH228 . Ako každá mechanická súčasť, tak aj tento redukčný ventil, ktorý je súčasťou väčšiny dávkovačov, sa môže poškodiť. Nie je preto potrebné kupovať nové dávkovacie zariadenie, stačí len vybrať pôvodný ventil a nahradiť ho týmto, do existujúcich tlakových rozvodov. Ventil slúži na reguláciu tlaku (nie ako uzatvárací ventil) a je schopný regulovať tlak v rozpätí 0.3 - 6.9 Bar. NAR - 200 sa pripája k 1/4 " rozvodom (6 mm hadice). Ventil disponuje tiež závitom na pripojenie tlakomeru.

Sací kôš - filter pevných častíc pre automatický dávkovač kvapalín GFK-160 Materiál: plast, nerez Priemer nátrubku: 9.9mm Celkový priemer: 31mm Dĺžka: 91mm

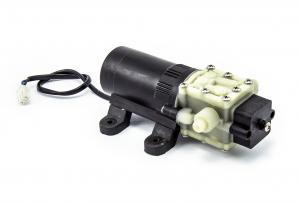

Náhradný diel - čerpadlo pre automatický dávkovač kvapalín GFK-160. Napájanie: 12V Čerpadlo je dodáváno s holými vodiči - bez konektora.

Kompletný náhradný diel pre opravu pneumatických pištolí pre vytláčanie tekutých materiálov z hadicových sáčkov (črievok) a eurokartuší z našej ponuky. Pri páde na zem môže dôjsť k prasknutiu plastovej časti a netesnostiam. Diel obsahuje vstupný konektor pre 4mm hadičku, škrtiaci ventil a všetky tesniace prvky. Neobsahuje aretačnú maticu, ktorá je kovová a nepredpokladá sa jej zničenie.

Nožný pedál je vyrobený z odolného plastu, spodná časť je vystužená kovom. Pedál má drážkovaný povrch, ktorý bráni skĺznutiu nohy. Ohybný kábel o dĺžke 1,3m s koncovkou XLR 2pin samica. Náhradný diel - nožný pedál (spínač) pre automatický dávkovač kvapalín GFK-160.

Plastová zarážka k dávkovaču kvapalín TP-50, zarážka slúži na aretáciu hadičky.

Poistná skrutka k dávkovaču kvapalín TP-50, skrutka slúži na aretáciu zámky hadičky.

Univerzálny plastový sací kôš pre odfiltrovanie pevných častíc. Sací kôš s celkovou dĺžkou 90 mm s priemerom 26mm je vhodný pre všetky typy hadíc (PE, silikón) s vnútorným priemerom 6mm.

Elektricky ovládaný vzduchový ventil - solenoid slúži na ovládanie pneumatických valcov a ventilov v dávkovačoch kvapalín, CNC frézach, obrábacích strojoch, vo výrobných a dávkovacích linkách a systémoch pomocou elektromagnetickej ovládacej cievky DC 24V a rozvodu vzduchu.   Verzia s napájaním cievok 24V DC je vhodná aj ako náhradný diel pre plničky: 50 - 1000ml, 300-2500ml a 1000-4000ml. Elektricky ovládaný päťcestný ventil s dvoma polohami má jeden hlavný vstup (P), ktorý slúži na distribúciu vzduchu medzi výstupmi A a B. Prepínam oboch cievok dochádza k presmerovaniu distribúcie z vstupu P na výstup A alebo B. Zvyšné dva výstupy označené ako R a S sú odfuky, ktoré slúžia na upúšťanie pretlaku vzduchu či na reguláciu tlaku vzduchu po pripojení škrtiaceho ventilu. Odfuky je možné spoločne so škrtiacim ventilom (nie je súčasťou balenia) použiť na úpravu rýchlosti posuvu pneumatického piestu. Ovládanie ventilu pracuje s DC napätím 24V a odberom cca. 0,125mA. Vstup pre napájanie ventilu je realizovaný vodičmi s voľnými koncami o priereze 0,35mm a dĺžke 50cm.   Bistabilný model sa líši proti monostabilnému dvomi cievkovými prevedeniami. Pri bistabilnom prevedení nie je potrebné pre prepnutie výstupu trvalo privádzať napätie na cievku, prepínanie je realizované dvoma cievkami, ktoré po odpojení napätia držia polohu. Vstup a výstupy majú koncovku G 1/8" s vnútorným závitom, do ktorých sú už od výroby naskrutkované rýchlospojky pre hadičky s vonkajším závitom 8mm. Otvory pre odfuky majú vnútorný závit G 1/4" v ktorých sú naskrutkované mosadzné filtre.

Dvojčinný pneumatický valec MAL32x75 - náhradný valec pre plničku 50 - 1000ml kvapalín. Riadiaci valec plničky 50-1000ml, ktorý slúži na otváranie a zatváranie ventilu medzi zásobníkom a dávkovacou ihlou.

Dvojčinný pneumatický valec SU250x50 - náhradný valec pre plničku 50 - 1000ml kvapalín Hlavný pneumatický valec plničky 50-1000ml, ktorý nasáva a vytláča materiál do/zo zásobníka plničky.

Náhradný diel - Tlakový valčekový spínač - šesť segmentový snímač (4+2) času pre digitálny automatický dávkovač kvapalín typu PE-986A. Analógový časovač má 4 segmenty na nastavenie času dávkovania a 2 segmenty na nastavenie počtu opakovaní dávky.

Náhradná pištoľ pre dávkovač kvapalín s dávkou 0,5 mikrolitra TP-50, pištoľ slúži k transportu kvapaliny z dávkovača von do nádoby / fľaše.

Univerzálny kovový držiak dávkovacích hadíc pre akékoľvek dávkovače kvapalín ako sú GFK-160, KC-I a KC-II a iné. Držiak je vhodný aj pre uchytenie na pracovný stôl, stenu, múr, alebo pracovnú / montážnu linku. Držiak je možné pripevniť k šasi stroja alebo stene pomocou T spojky s aretačnou skrutkou. Možno ho ľubovoľne natáčať okolo svojej osi s možnosťou upravenia dĺžky horného ramena. Držiak je vhodný pre hadice s vonkajším priemerom 8-11mm. Parametre: Celková výška 285mm Dĺžka ramena 200mm Priemer ramena 12mm Materiál nerez / plast Váha: 240g

Univerzálny digitálny časovač 0,01sekúnd až 999 minút je určený pre spúšťanie pripojeného zariadenia v presne nastavených intervaloch. Spúšťanie prebieha buď stlačením pedálu, stlačením žltého tlačidla na čelnom paneli alebo z nadriadeného systému pripojeného do konektora pedálu. Časové intervaly je možné nastaviť v troch rozsahoch: 0 až 99,9 sekúnd, 0 až 999 sekúnd, 0 až 999 minút. Výstupom časovača je jeden prepínací kontakt, ktorý je vyvedený na výstupný troj pinový konektor. Konektor pre spúšťanie - nožný pedál pin 1 +12 V ss pin 2 spúšťací vstup časovača spojením týchto dvoch pinov dôjde k spusteniu nastaveného časového intervalu Konektor pre výstup pin 1 - N.C. - v kľude spojené na spoločný kontakt (pin 2) pin 2 - spoločný kontakt pin 3 - N.O. - v pokoji rozpojené, po aktivácii časovača spojené na pin 2 Obsah balenia: Univerzálny časovač s rozsahom od 99,9 sekúnd do 999 minút, sieťový napájací kábel.

Náhradné tesnenie s priemerom 182mm zo syntetického kaučuku pre tlakovú nádobu s objemom 5L a 5L nádobu s piestom. EPDM tesnenie je oproti dodávanému silikónovému tesneniu k 5L tlakovej nádobe navrhnuté a testované na vyšší tlak vo vnútri nádoby. Výmenou pôvodného tesnenia za typ EPDM tak získate možnosť zvýšenia tlaku v nádobe až na 0,8Mpa z pôvodných 0,45Mpa.   Parametre: Určené pre 5l nádoby Materiál EPDM (syntetický kaučuk) Vonkajší priemer: 182mm Vnútorný priemer: 157mm tlak 0,8Mpa

Náhradné silikónové tesnenie k 5 litrovým tlakovým fľašiam - hrncom z našej ponuky. V prípade natiahnutia či mechanického poškodenia tesnenia dodávaného k týmto fľašiam, možné jednoducho vymeniť a obnoviť tak pôvodnú tesnosť uzáveru. Parametre: Určené pre 5l nádoby Vonkajší priemer: 182mm Vnútorný priemer: 157mm

Náhradné silikónové tesnenie k pollitrovým tlakovým fľašiam - hrncom z našej ponuky. V prípade natiahnutia či mechanického poškodenia tesnenia dodávaného k týmto fľašiam, možné jednoducho vymeniť a obnoviť tak pôvodnú tesnosť uzáveru. Parametre: Určené pre 0.5l nádoby Vonkajší priemer: 89mm Vnútorný priemer: 70mm

Náhradné silikónové tesnenie k dvojlitrovým tlakovým fľašiam - hrncom z našej ponuky. V prípade strhnutia či mechanického poškodenia tesnenia dodávaného k týmto fľašiam, možno jednoducho vymeniť a obnoviť tak pôvodnú tesnosť uzáveru. Parametre: Určené pre 2l nádoby Vonkajší priemer: 118.4mm Vnútorný priemer: 99.4mm.

Náhradné silikónové tesnenie k 10 litrovým tlakovým fľašiam - hrncom z našej ponuky. V prípade natiahnutia či mechanického poškodenia tesnenia dodávaného k týmto fľašiam, možné jednoducho vymeniť a obnoviť tak pôvodnú tesnosť uzáveru. Parametre: Určené pre 10l nádoby Vonkajší priemer: 208mm Vnútorný priemer: 187mm

Nohou ovládaný spínač pre riadenie dávkovania. Je kompatibilný so všetkými dispenzormi v našej ponuke. Stlačenie pedálu spustí buď odmeranú jednu stanovenú dávku alebo bude dávkované množstvo závislé na dobe prišliapnutí spínača; podľa nastavenia dávkovača.

Ručný držiak dávkovacej kartuše osadený spínačom na ovládanie automatického dispenzoru. Do objímky je možné zasadiť 35 ml alebo 50 ml dávkovacie kartuše. Stlačením tlačidla je podľa nastavenia automatickej dávkovacej jednotky vytláčané presne stanovené množstvo kvapaliny z kartuše. Ak je dávkovací systém prepnutý v manuálnom režime, bude dĺžka stlačenia tlačidla priamo úmerná vytlačenému množstvo kvapaliny a veľkosť dávky bude plne v réžii obsluhy. Pri držaní zásobníka v ruke predstavuje spínač ovládaný prstom ruky oveľa prirodzenejšie voľbu než nožný pedál.

Metrážna hadica s priemerom 4 mm modrá popr. transparentná (podľa skladových zásob). Vonkajší priemer hadičky je 4 mm a je kompatibilný s konektorovými systémami John Guest 1/8 "a európskymi rozvodmi 4 mm. Vnútorný priemer je 2,37mm. Hadica je stredne tvrdá a je určená pre distribúciu stlačeného vzduchu a ďalších médií. Táto 4mm hadica je súčasťou vnútorných rozvodov niektorých automatických dávkovačov tekutín, menovite v CXG 628 a KH228 a možno teda použiť ako náhradný diel.

Plniaci nadstavec s ihlou k spätnému ventilu 8mm pre automatický dávkovač kvapalín GFK-160, KC-II a KC-I, ale aj pre peristaltické čerpadlá BT-XXX, BS-XXX. Telo nástavca je vyrobené z materiálu PET, ihla je štandardne v prevedení ALU s dĺžkou 65mm s priemerom 5mm. Nástavec slúži ako predĺženie a zúženie k plastovému ventilu 8mm pre presné plnenie do fliaš a nádob s užším hrdlom. V prípade záujmu o inú dĺžku / priemer alebo variant PET / nerez kontaktujte naše technické oddelenie. Dĺžku ihly je možné upraviť podľa priania zákazníka na dĺžku 10-100mm s vonkajším priemerom 4,5,6,8mm ALU alebo 5,6mm nerez. Nadstavec je možné použiť taktiež ako samostatné príslušenstvo pre spätný ventil s priemerom 8mm.   Pred aplikáciou na spätný ventil je nutné odstrániť osadenie pre hadičku na výstupnej trubičke spätného ventilu. Tú potom zaraziť miernym krúživým pohybom čo najhlbšie do tela plniaceho nástavca.   K nadstavcu nie je dodávaný potravinársky certifikát.   parametre: Dĺžka: 10-100mm Priemer: 4,5,6,8mm Materiál ihly: ALU / Nerez
