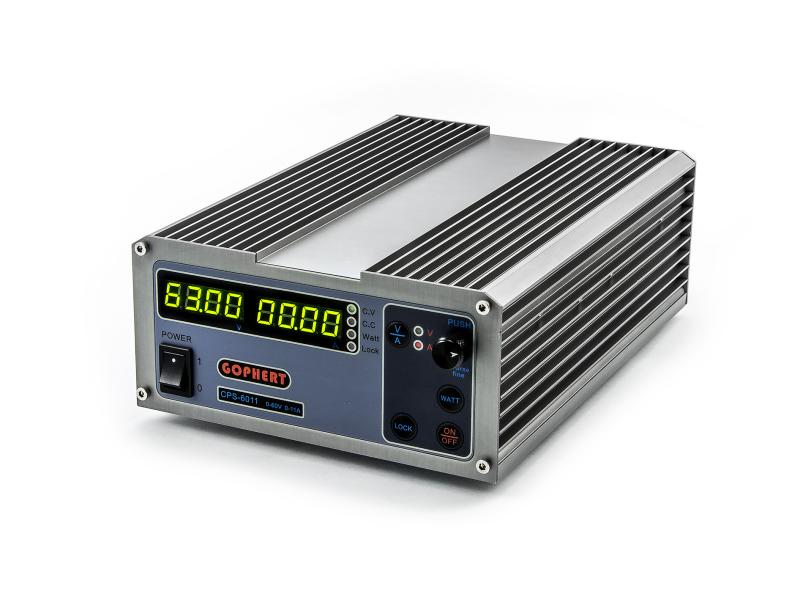

Výkonný spínaný jednosmerný laboratórny zdroj Gophert CPS - 6011 s integrovaným wattmetrom s výstupným napätím
60V a prúdom
11A pre aplikácie s vyššími napäťovými a prúdovými nárokmi.
Zdroj CPS - 6011 je mikroprocesorom riadený (MCU), disponuje veľmi jednoduchým ovládaním pomocou rotačného ovládača (enkodéra), ktorým možno ovládať ako prúd, tak napätie a zároveň voliť desatinnú čiarku, pre presnejšie nastavenie úrovní napätia a prúdu. Pre prepínanie ovládania medzi prúdom a napätím slúži prepínač, umiestnený vedľa otočného regulátora. Tento pulzný DC zdroj disponuje dvoma štvormiestnymi segmentovými displejmi pre zobrazenie prúdu a napätia, nechýba vypínač výstupu a zámok ovládania (nastavení). Zdroj vie pracovať v režimoch constant current (CC) a constant voltage (CV), aktuálny stav je indikovaný LED diódami po pravej strane displeja. Nechýba ani pokročilé funkcie sledovania OVP, sledovanie OCP, OTP, a ochrane proti skratu na výstupe. Zdroj je chladený ventilátorom.
Súčasťou zdroja je tiež
integrovaný wattmeter, ktorý po stisku tlačidla zobrazí na displeji pre meranie prúdu aktuálny odovzdávaný výkon - teda príkon pripojených spotrebičov.
Celý zdroj je veľmi malých rozmerov, 161 (š) - 83 (v) - 267 (h), ľahko prenosný, váži len 1,56 kg, a celé šasi je z profilovanej hliníkovej zliatiny. Svojimi rozmermi a spracovaním je ideálny pre umiestnenie do racku, servisných kufrov, do miest, kde je málo priestoru pre aplikácie, kde je potrebné zdroj často prenášať.
Parametre
Laboratorní zdroj |
---|
Typ zdroja | spínaný (impulzný) |
Pripojenie k počítaču | nie |
Počet výstupných kanálov | 1 |
Symetrické napájanie | nie |
Režim zdroja | CV (Constant Voltage)CC (Constant Current) |
Ukazovatele prúdu a napätia | displej (digitálny) |
Rozlíšenie meradla napätia (dielik) D= | 10 mV |
Rozlíšenie meradla prúdu (dielik) D= | 10 mA |
Presnosť merania napätia | 0.3 % |
Presnosť merania prúdu | 0.3 % |
Zvlnenie napätia | 3 mVrms |
Zvlnenie prúdu | < 30mA p-p |
Galvanické oddelenie od siete | áno |
Hmotnosť | 1.56 kg |
Napájacie napätie | 230V/50Hz |
Rozmery (šírka - výška - hĺbka) [mm] | 161-83-267 mm |
Prúd | 11 A |
Napätie | 60 V |
Hmotnosť balenia [kg]: | 1.775 kg |
