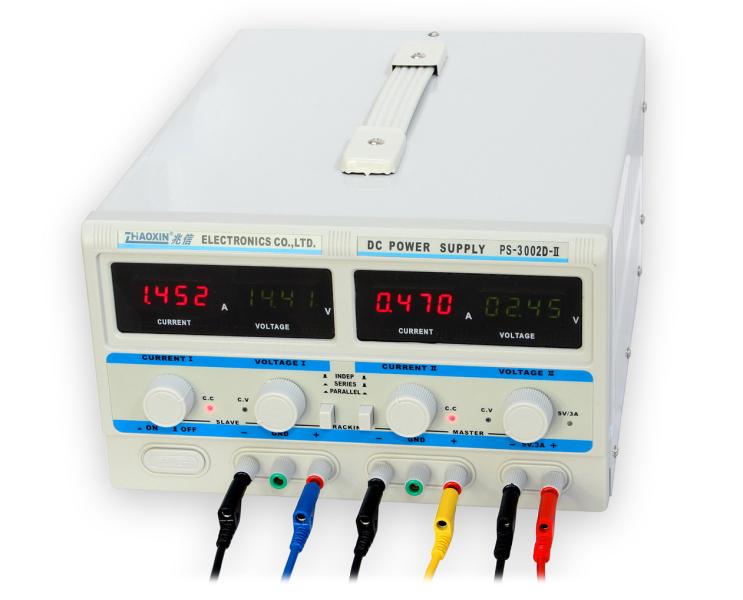

Presný dvojnásobný lineárne regulovaný zdroj so štvormiestnymi digitálnymi meradlami, nastavením napätia do 10mV a prúdu do 1mA. Stabilizuje 2x0–30V/2A a navyše je k dispozícii nezávislý výstup 5V / 3A pre napájanie riadiacich alebo pomocných obvodov. Oba zdroje sú ovládané úplne nezávisle a rovnako nezávislé - teda galvanicky oddelené sú aj ich výstupy.
Pre sériové alebo paralelné spájanie výstupov je vo vnútri zdroja skupina relé, ovládaná dvojicou prepínačov (viď obrázok). Kombináciou tlačidiel budú prepojené patričné svorky nutné pre konfiguráciu: paralelné (0-30V / 4A) , sériové (0-60V / 2A) alebo symetrické napájanie ± (0-30) V / 2A.
Zdroj vie pracovať v režimoch CV aj CC; aktuálny stav je indikovaný rozsvietením patričných LED diód pod ukazovateľmi prúdu resp. napätia. Výstupy zdroja sú galvanicky oddelené od uzemnenia. Zdroj je vybavený ochranou proti skratu. Chladenie výkonových stabilizačných prvkov zaisťuje ventilátor s výduchom na zadnej strane prístroja. Pre presné a pohodlné nastavenie napätia sú oba kanálové zdroje vybavené viacotáčkovým potenciometrom.
V režimoch afinity zdrojov - ako paralelnom tak sériovom, sú nastavovacie potenciometre na ľavej časti deaktivované a o riadení prístroja sa stará pravá "master" časť. Tým je zaistený dokonalý súbeh regulovaného napätia v režime symetrického napájacieho zdroja.
Parametre
Laboratorní zdroj |
---|
Typ zdroja | lineárny (transformátorový) |
Pripojenie k počítaču | nie |
Počet výstupných kanálov | 3 |
Symetrické napájanie | áno |
Režim zdroja | CV (Constant Voltage)CC (Constant Current) |
Ukazovatele prúdu a napätia | displej (digitálny) |
Rozlíšenie meradla napätia (dielik) D= | 10 mV |
Rozlíšenie meradla prúdu (dielik) D= | 1 mA |
Presnosť merania napätia | ± 1 % |
Presnosť merania prúdu | ± 2 % |
Galvanické oddelenie od siete | áno |
Hmotnosť | 6.7 kg |
Napájacie napätie | 230V/50Hz |
Rozmery (šírka - výška - hĺbka) [mm] | 260-160-350 mm |
Prúd | 2 A4 A |
Napätie | 5 V30 V60 V |
Hmotnosť balenia [kg]: | 7.4 kg |
