Zdroj RXN-3030D je veľmi výkonný laboratórny zdroj jednosmerného napätia
0 - 30V a prúdu 0 - 30A, osadený klasickým transformátorom. Nie je tu použitá technológia spínaného zdroja, čo sa pozitívne prejavuje na parametroch stabilizovaného napätia. Najmä pri vyvíjaní rádiových komponentov alebo aplikácií, ktoré môžu byť negatívne ovplyvňované signálom vysielaným spínaným zdrojom alebo signálom vloženým priamo do produkovaného stabilizovaného napätia. Použitie tak výkonného trafa sa bohužiaľ tiež prejavuje vo zvýšenej hmotnosti zdroja, ktorého hmotnosť je 17kg.
Zdroj je dimenzovaný na

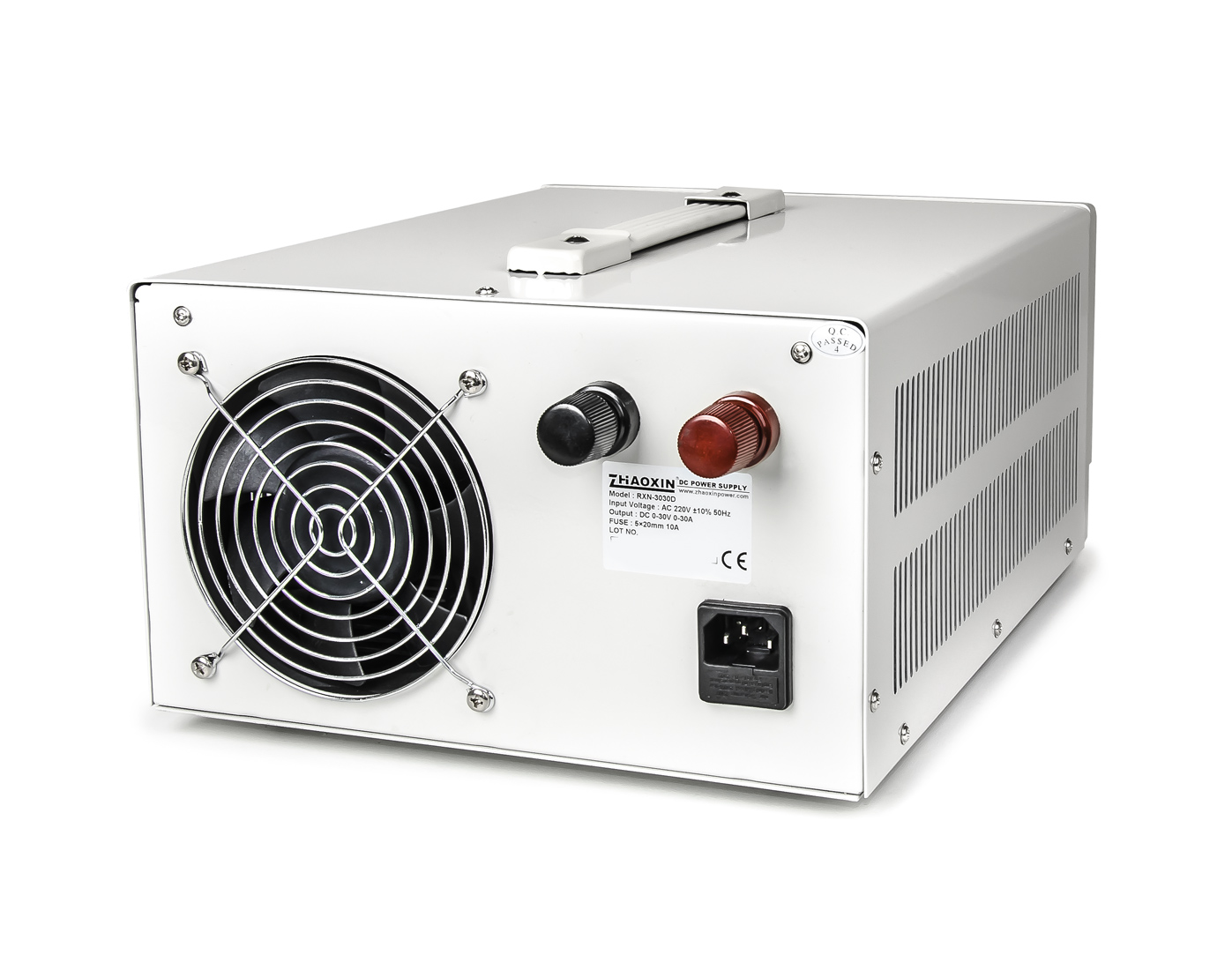

trvalé prúdové zaťaženie 30A pri akejkoľvek nastavenej hodnote napätia na výstupných svorkách. O chladenie stabilizačných prvkov sa stará mohutný vstavaný ventilátor s priemerom 12cm. Zdroj vybavený dvomi pármi výstupných svoriek - predné pre napájanie zariadení s prúdovým odberom do 10A a zadné silové svorky do 30A pre aplikácie, ktoré vyžadujú veľké prúdové zaťaženie.
Precízne ovládanie laboratórneho zdroja je realizované
dvoma potenciometrami pre nastavenie napätia a dvoma potenciometrami pre nastavenie prúdu. Jedným nastavíte hodnotu hrubo, druhým potom môžete jemne doladiť požadovanú hodnotu. Aktuálne hodnoty prúdu a napätia sú zobrazené digitálne na dvoch červených segmentových LED displejoch.
Parametre
Laboratorní zdroj |
---|
Typ zdroja | lineárny (transformátorový) |
Pripojenie k počítaču | nie |
Počet výstupných kanálov | 1 |
Režim zdroja | CV (Constant Voltage)CC (Constant Current) |
Ukazovatele prúdu a napätia | displej (digitálny) |
Rozlíšenie meradla napätia (dielik) D= | 100 mV |
Rozlíšenie meradla prúdu (dielik) D= | 100 mA |
Presnosť merania napätia | ± 1 % |
Presnosť merania prúdu | ± 1 % |
Galvanické oddelenie od siete | áno |
Napájacie napätie | 230V/50Hz |
Rozmery (šírka - výška - hĺbka) [mm] | 260-160-370 mm |
Prúd | 30 A |
Napätie | 30 V |
Hmotnosť balenia [kg]: | 18.16 kg |
