Monitor/tester DT24 - 30 A / 278 V DC s Bluetooth na meranie kapacity a monitorovanie stavu batérie.

Modul DT24 sa používa na monitorovanie stavu nabitia batérie v reálnom čase a meranie odberu prúdu a napätia. Monitorovanie sa dá využiť najmä na sledovanie stavu nabitia a odberu batérií menších solárnych, veterných alebo vodných elektrární. Okrem toho je možné monitorovací systém pripojiť cez Bluetooth k mobilnému telefónu, tabletu alebo počítaču so systémom Windows a sledovať všetky informácie na diaľku.


Modul Atorch DT-24 zaznamenáva údaje o napätí, prúde a vnútornom odpore, z ktorých vypočíta výstupný výkon a graficky zobrazí stav nabitia batérie. Súčasťou balenia je externý snímač teploty, ktorý po pripojení k modulu dokáže monitorovať teplotu pripojenej batérie. K dispozícii je aj funkcia alarmu, ktorá vás môže upozorniť na nízke/nadpriemerné napätie batérií zvukovým signálom (obe hodnoty sú nastaviteľné v menu testera).

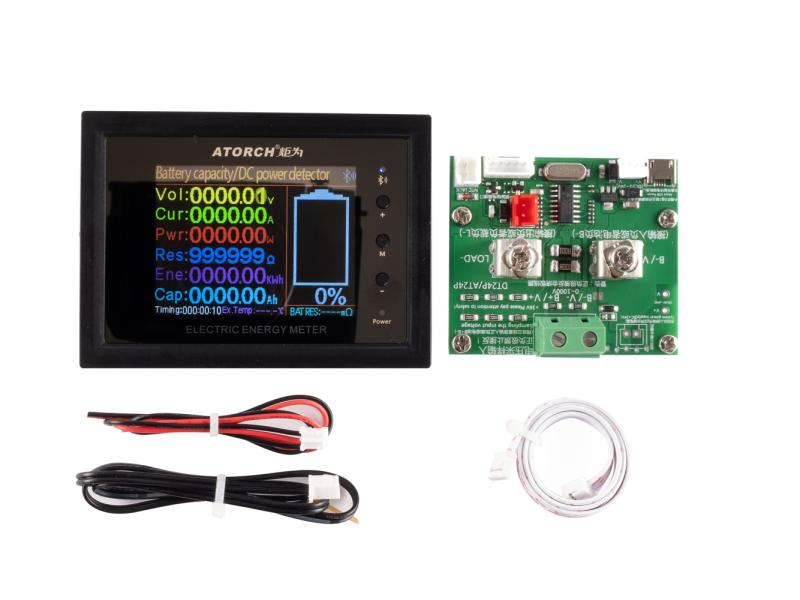

Celý systém sa skladá z dvoch častí, jednou je veľký grafický displej s ovládacími tlačidlami, ktorý zobrazuje: Napätie DC (V), prúd (A), výkon (W), vnútorný odpor (R), celková energia (Wh), kapacita (Ah), teplota (externý senzor), celkový čas vybíjania. Druhú časť tvorí doska plošných spojov s elektronikou a konektormi na pripojenie batérie, záťaže (spotrebiča, meniča), zdroja napájania a snímača teploty. Modul možno napájať prostredníctvom konektora micro USB alebo prostredníctvom dvojkolíkového konektora, ku ktorému možno pripojiť zdroj 5-24 V DC.

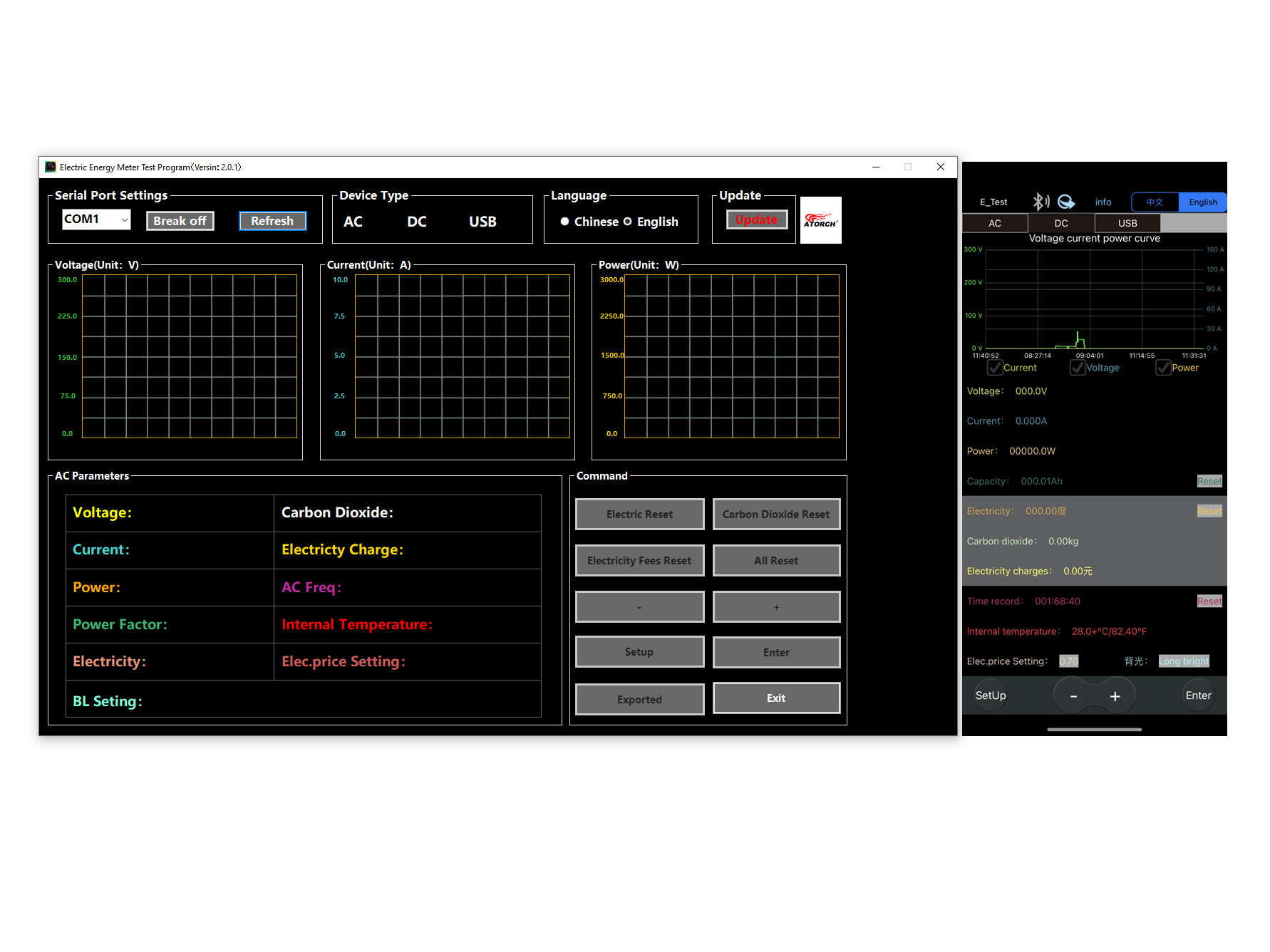

Modul je možné pripojiť cez Bluetooth k počítaču so systémom Windows, telefónu so systémom Android (5.0 a vyšším) alebo iOS (IPhone) Aplikácia potom môže zobrazovať hodnoty rovnako ako samotný modul a navyše umožňuje exportovať namerané údaje v čase do formátu .txt.

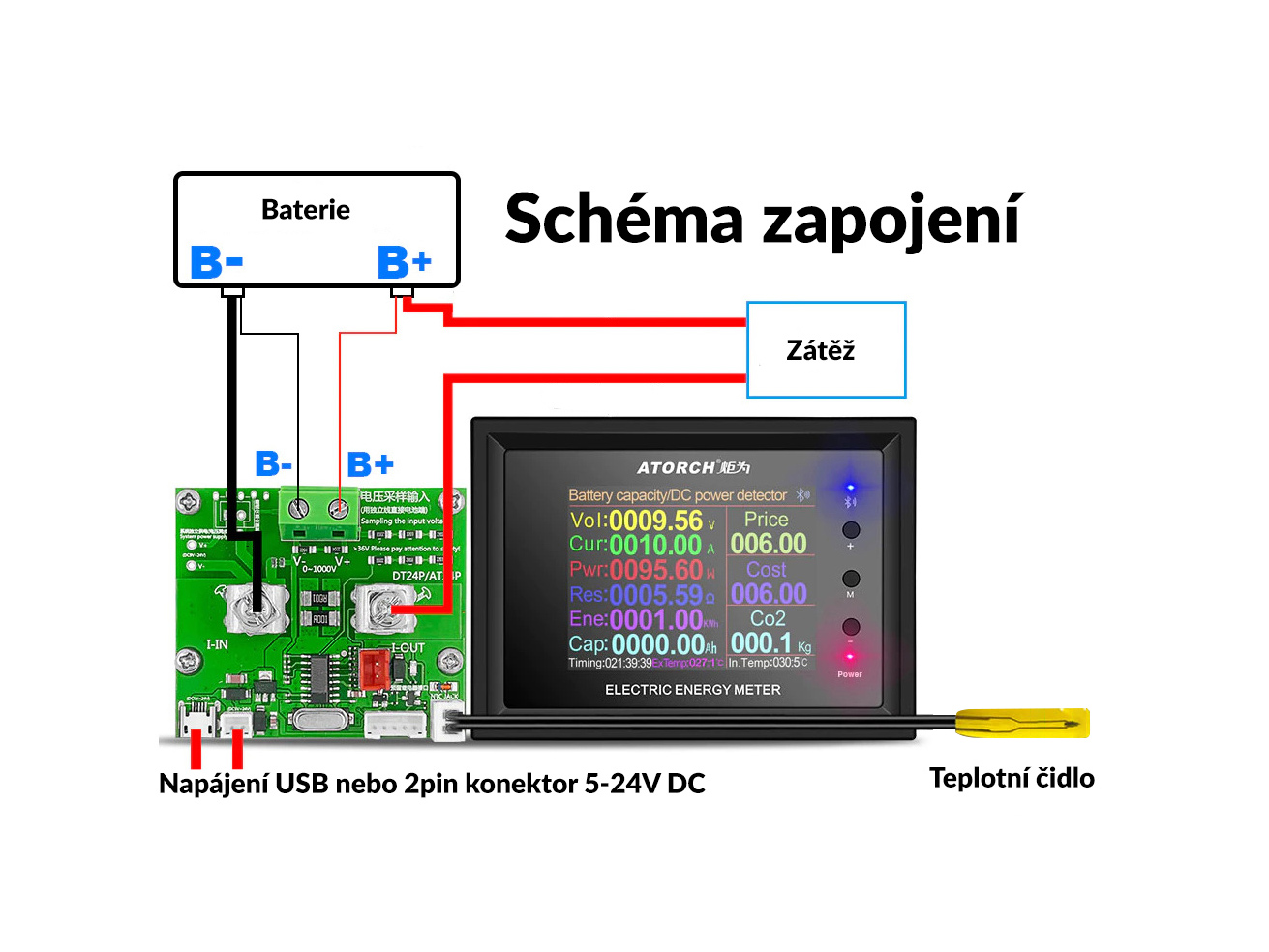

Schému zapojenia si môžete pozrieť v galérii obrázkov vedľa produktu.

Tester je vhodný najmä pre olovené a gélové batérie, ktoré nevyžadujú vyrovnávanie napätia jednotlivých článkov, ako je to napríklad v prípade lítium-iónových batérií.

Modul nerozlišuje smer toku prúdu.

Tester nemeria jednotlivé články batérie, ale meria a testuje batériu ako celok.

Zariadenie si vyžaduje odbornú inštaláciu.

Maximálne zaťaženie testera je 278 V DC / 30 A.

Ukážka exportu záznamu do formátu .txt

Čas Napätie (V) Prúd (A) Výkon (W)
19:39:06 27,8 28,16 782,848
19:39:07 27,8 28,29 786,462
19:39:08 27,8 28,26 785,628

Balenie: Tester DT24, káblový zväzok
