Modul spínaného zdroja s reguláciou V / A DPS3005 0-30V 0-5A s USB a BT komunikácií

Tovar v akcii

Programovateľný modul napájacieho zdroja DPS3005 0-30V / 0-5A s rozhraním Bluetooth a USB.

Modul zdroja DPS3005 s presnou reguláciou prúdu a napätia 0-30V / 0-5A je určený pre zabudovanie pokračovanie textu

Kód produktu:

103637

Varianty:

skladomPozajtra 01.02.2023 môže byť u Vás
Modul spínaného zdroja s reguláciou V / A DPS3005 0-30V 0-5A s USB a BT komunikácií 103637 https://www.hotair.sk/images/produkty/2/3828/modul-spinaneho-zdroje-s-regulaci-v-a-dps3005-0-30v-0-5a-s-usb-a-bt-komunikaci_1566978147.jpg
Cena: 2160.00
Dostupnost: skladom
Cena s DPH Cena bez DPH
104,80€ 94,32€ 78,60€
ks
Programovateľný modul napájacieho zdroja DPS3005 0-30V / 0-5A s rozhraním Bluetooth a USB.

Modul zdroja DPS3005 s presnou reguláciou prúdu a napätia 0-30V / 0-5A je určený pre zabudovanie do krabice, alebo do panelov v laboratóriách a školských dielňach. Dominantou zdroja je veľký grafický LCD displej s veľkosťou 1,44 ", ktorý zobrazuje všetky potrebné informácie a nastavené parametre (prúd, napätie, výkon, režim ochrany). Prehľadné menu slúži na nastavenie základných výstupných veličín - napätia a prúdu, nastavenie ochrán OVP, OCP a OPP, nastavenie jasu displeja a ukladanie nastavení do jednotlivých makier (až 10). Dve z týchto makier (M1 a M2) sú rýchlo prístupné priamo z hlavnej obrazovky. Nechýba ani zámok hodnôt. Ovládanie je intuitívne a veľmi jednoduché, je realizované prostredníctvom otočného inkrementálneho spínača, tromi tlačidlami pre nastavenie parametrov a jedným pre zapnutie / vypnutie výstupu zdroja.

Modul zdroja ponúka hneď 3 nastaviteľné ochrany: OVP - ochrana proti prepätiu, OCP - ochrana proti nadprúdu a OPP - ochrana proti prekročeniu výkonu. Všetky tieto ochrany je možné nastaviť a pri prekročení týchto hodnôt, dôjde k automatickému odpojeniu napájania.

V balení nájdete aj dva moduly (USB a Bluetooth), tie slúžia pre komunikáciu a ovládanie zdroja s PC či zariadením so systémom Android. K zdroju je možné pripojiť vždy iba jeden modul, ten sa pripája pomocou dodávaného kábla s konektormi.


Vďaka prepracovanému PC softwaru dokáže modul zdroja nahradiť aj oveľa drahšie laboratórne zdroje.
Pomocou PC softvéru je možné nastaviť a riadiť nielen výstupný prúd a napätie ale hlavne jednoducho a presne riadiť a programovať výstup modulu zdroja, funkcia Auto test, Voltage scan a Current Scan, dovolí vzostupne či zostupne riadiť napätie / prúd v rozsahu vami definovaných hodnôt s veľkou presnosťou a časovým oneskorením 0,1 až 60 sekúnd medzi jednotlivými krokmi zvyšovania či znižovania napätia a prúdu. Funkcia Data Group dovoľuje nastaviť a uložiť priamo do pamäti modulu až desať rôznych Makier.

Spomínané funkcie sú užitočné najmä pri vývoji a oživovaní DIY a elektronických zariadení, formovanie kondenzátorov, v automatizácii, nabíjanie, testovanie a pod. Softvér je v angličtine, je veľmi jednoduchý a dobre sa ovláda, podporuje aj najnovší Windows 10. Softvér pre zariadenia so systémom Android ponúka základné funkcie: ovládanie výstupu a záznam VA charakteristík s časovou pečiatkou do tabuliek .xls (Excel).

Zdroj potrebuje vlastné jednosmerné napájanie v rozsahu 6-40V / 5A, vstupné napätie musí byť vždy najmenej 1,1 x vyššie ako požadované výstupné napätie. Ak potrebujeme na výstupe regulovať napätie napríklad 12V, je potrebné do vstupu zapojiť zdroj s napätím aspoň 13,2VDC maximálne však 40Vdc.

K tomuto spínanému zdroju odporúčame pre externé napájanie niektorý z našich priemyselných zdrojov.


Obsah balenia:
Modul zdroja DPS3005, Bluetooth modul, USB Modul, Kábel pre pripojenie modulov.

Softvér pre systémy Android a Windows je k dispozícii na stránkach výrobcu, odkaz na SW nájdete v manuáli k výrobku.
Softvér je kompatibilný s WINDOWS 7/10, Android 7 a Vyššie.

Software na stiahnutie TU























Parametre
Laboratorní zdroj
Typ zdrojamodulový (pre zabudovanie)
Pripojenie k počítačuBluetoothUSB
Počet výstupných kanálov1
Symetrické napájanienie
Režim zdrojaCC (Constant Current)CV (Constant Voltage)CP (Constant Power)
Ukazovatele prúdu a napätiadisplej (digitálny)
Rozlíšenie meradla napätia (dielik) D=1 mV
Rozlíšenie meradla prúdu (dielik) D=1 mA
Presnosť merania napätia0,5 %
Presnosť merania prúdu± 0,5 %
Stabilita< 0,5%
Pracovná teplota0°C až 50°C
Napájacie napätie6-40V DC
Účinnosť88 %

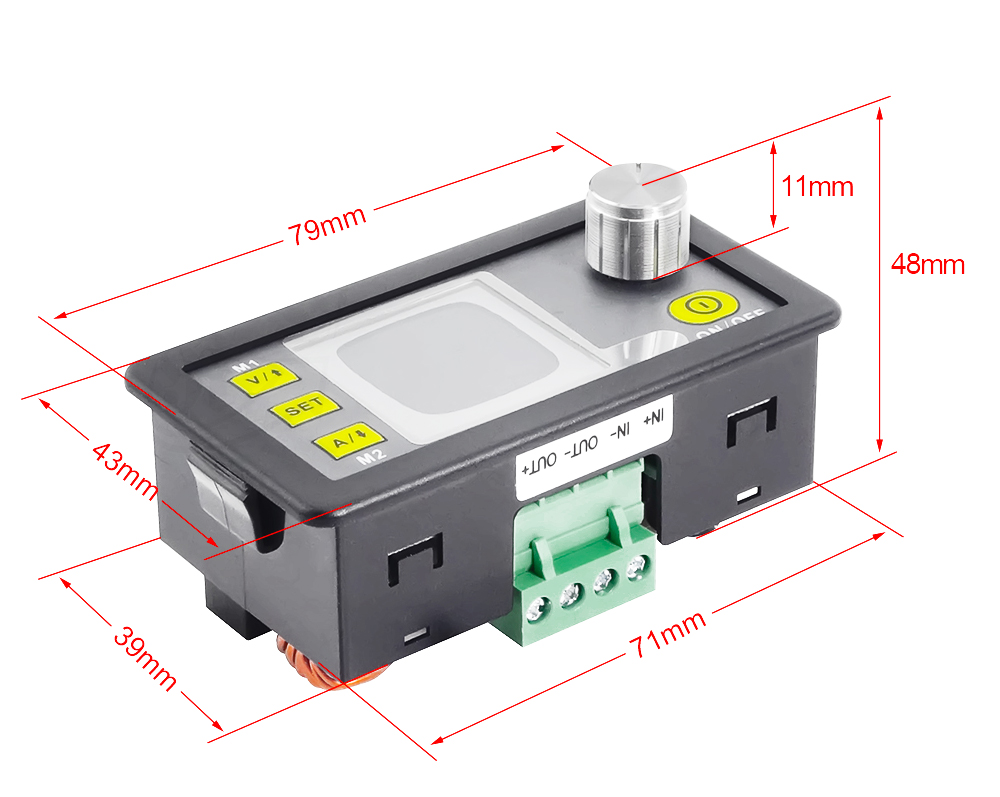

Rozmery (šírka - výška - hĺbka) [mm]79-43-48 mm
Prúd5 A
Napätie30 V
Hmotnosť balenia [kg]:0.127 kg
Viac parametrov
Laboratorní zdroj
Typ zdrojamodulový (pre zabudovanie)
Pripojenie k počítačuBluetoothUSB
Počet výstupných kanálov1
Symetrické napájanienie
Režim zdrojaCC (Constant Current)CV (Constant Voltage)CP (Constant Power)
Ukazovatele prúdu a napätiadisplej (digitálny)
Rozlíšenie meradla napätia (dielik) D=1 mV
Rozlíšenie meradla prúdu (dielik) D=1 mA
Presnosť merania napätia0,5 %
Presnosť merania prúdu± 0,5 %
Stabilita< 0,5%
Pracovná teplota0°C až 50°C
Napájacie napätie6-40V DC
Účinnosť88 %
Rozmery (šírka - výška - hĺbka) [mm]79-43-48 mm
Prúd5 A
Napätie30 V
Hmotnosť balenia [kg]:0.127 kg
