4 kanálový PID priemyselný regulátor s relé

Štvorkanálový programovateľný PID regulátor s výstupnými Relé 230V / 3A pre riadenie a automatizáciu.

PID regulátor patrí medzi spojité regulátory, zložený je z proporcionálnej, integračnej a derivačnej časti. V pokračovanie textu

Kód produktu:

104240

Varianty:

Predaj ukončený
4 kanálový PID priemyselný regulátor s relé 104240 https://www.hotair.sk/images/produkty/2/4562/4-kanalovy-pid-prumyslovy-regulator-s-rele_1615454953.jpg
Cena: 6600.00
Dostupnost: Predaj ukončený 2024-05-29T14:29:09+02:00
Štvorkanálový programovateľný PID regulátor s výstupnými Relé 230V / 3A pre riadenie a automatizáciu.

PID regulátor patrí medzi spojité regulátory, zložený je z proporcionálnej, integračnej a derivačnej časti. V systémoch riadenia sa radí pred riadenú sústavu. Do regulátora vstupuje regulačná odchýlka a vystupuje akčná veličina (ON / OFF). Je určený pre riadenie priemyselných zariadení a riadenie / automatizáciu vykurovacích pecí, spájkovacích zariadení a iných tepelne závislých strojov. Pomocou regulátora je možné veľmi presne riadiť teplotu až štyroch rôznych zariadení či, vykurovacích telies. Regulátor pracuje na princípe spínania výstupu s kontrolnou spätnou väzbou z teplotného snímača. Všetky konštanty a parametre možno nastaviť a vyladiť tak, aby dochádzalo k optimálnemu riadeniu a spínania teploty. PID regulátor je podstatne presnejší ako akékoľvek riešenie s termostatom.

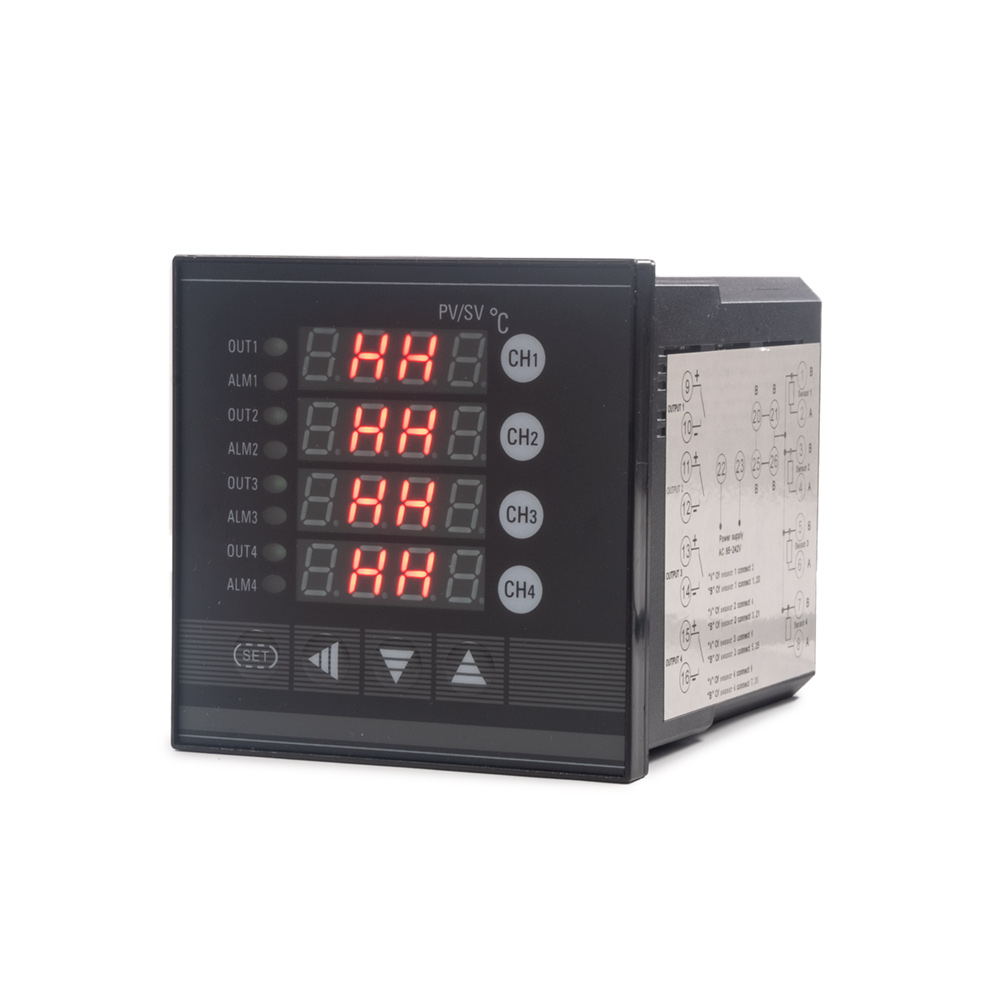

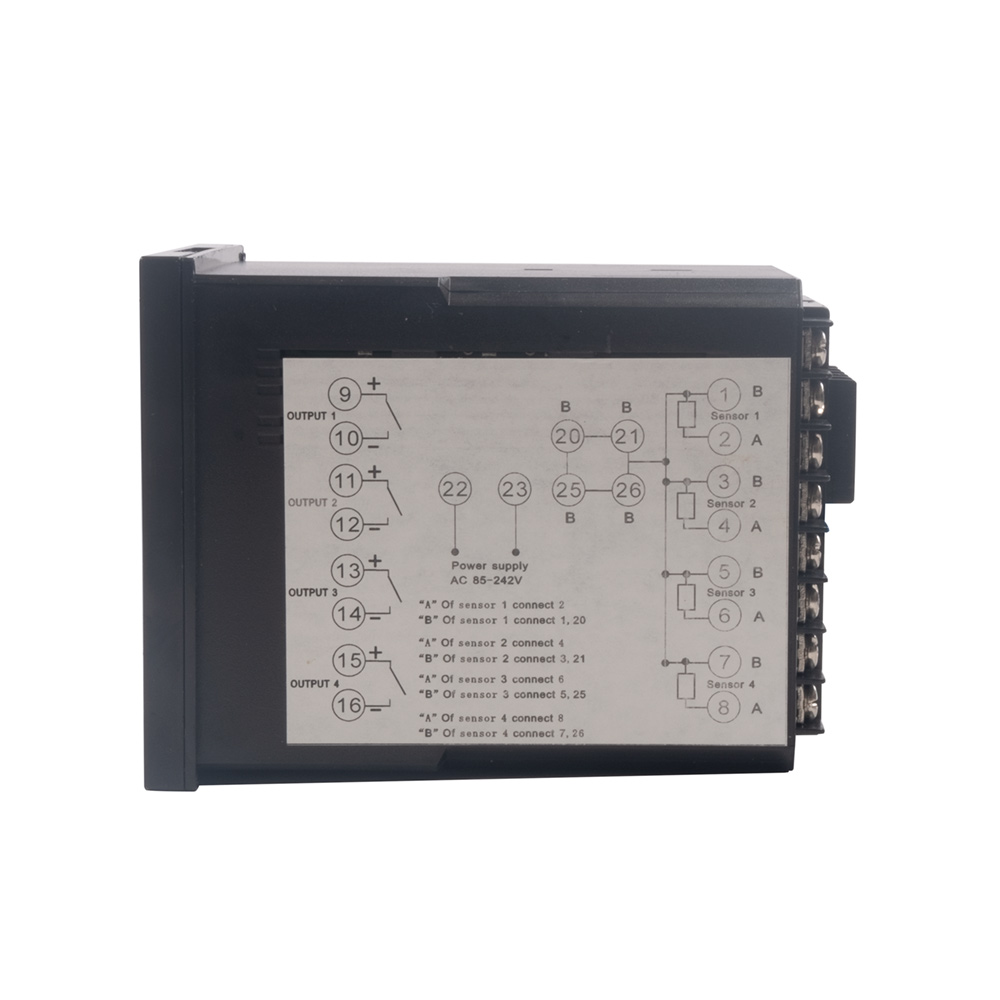

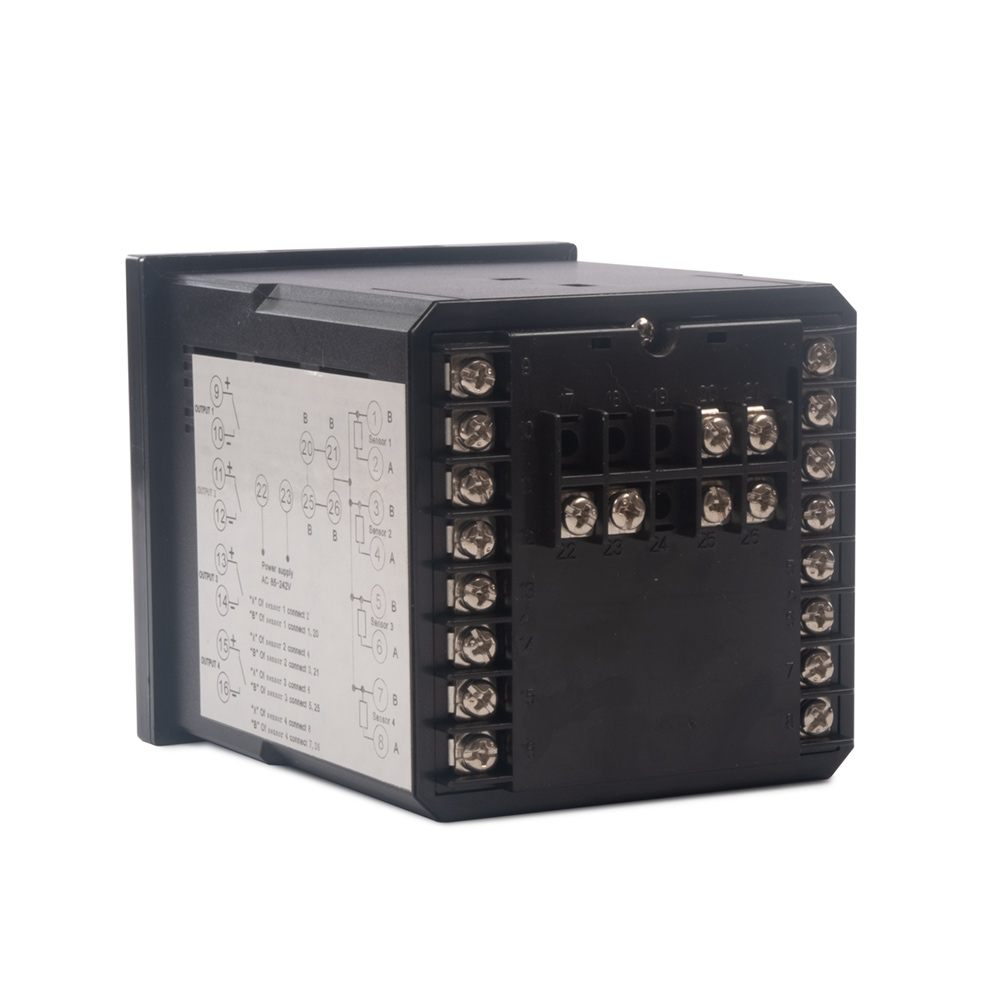

Štvorkanálový regulátor s červenými LED displejmi je určený pre zabudovanie do panelu zariadenia. PID regulátor je vybavený štyroma vstupmi pre teplotné snímače (Cu50,PT2,K,E,J)a štyrmi reléovými výstupmi 230V / 3A AC pre ovládanie zariadení. V menu regulátora je možné nastaviť všetky potrebné parametre.

Kompatibilné teplotné senzory:
Cu50 -50 až 150℃
PT2  -199,9 až 600℃
K -30 až 1300℃
E  -30 až 700℃
J -30 až 900℃


Možnosti nastavenia:
SPn - (n je číslo zvoleného kanálu) - nastavenie pracovnej teploty
ALN - nastavenie módu alarmu
SCN - sensor correction - predvolené 0 (nastavenie / kalibrácia termočlánku daného kanálu)
Pn - pásmo proporcionality - predvolené 0
In - integračná zložka - predvolené 100
dn - derivačná zložka - predvolené 25
HYn - hysterézia daného kanálu
Atn - Autotuning - predvolené 0 (0-vypnuté, 1-zapnuté)

Obsah balenia: PID regulátor
Parametre
Počet kanálov  4
Napájanie  230V/HZ
Vstup  Teplotný senzor
Výstup Relé AC 230V/3A
Rýchlosť vzorkovania  1x/1s
Zobrazenie  LED displej - červený
Teplotné senzory  (Cu50,PT2,K,E,J)
Komunikácia RS485
Rozsah teplôt    -199,9 až 1300 ℃ (podľa typu tep. senzora)
Pracovná teplota  -10-50.0 ℃
Otvor pre vstavanie  90x90x123mm ŠxVxH
Rozmery  97x97x135mm ŠxVxH
Hmotnosť  330g
Hmotnosť balenia [kg]:0.42 kg
Viac parametrov
Počet kanálov  4
Napájanie  230V/HZ
Vstup  Teplotný senzor
Výstup Relé AC 230V/3A
Rýchlosť vzorkovania  1x/1s
Zobrazenie  LED displej - červený
Teplotné senzory  (Cu50,PT2,K,E,J)
Komunikácia RS485
Rozsah teplôt    -199,9 až 1300 ℃ (podľa typu tep. senzora)
Pracovná teplota  -10-50.0 ℃
Otvor pre vstavanie  90x90x123mm ŠxVxH
Rozmery  97x97x135mm ŠxVxH
Hmotnosť  330g
Hmotnosť balenia [kg]:0.42 kg
