Časový spínač s funkciou oneskorenia DDC-431 so spínacím výstupom.

Obvod sa používa na oneskorenie spínania výstupu alebo na spínanie výstupu na určitý čas, prípadne na kombináciu oboch parametrov súčasne. Spínaný výstup s relé môže byť zaťažený jednosmerným napätím 30 V/10 A alebo striedavým napätím 250 V/10 A. Obvod môže spínať výstup na čas (T2) 0,1s-999min, nastaviť oneskorenie (T1) pred samotným spínaním 0,1s-999min a tiež nastaviť pauzu (T3) 0,1s-999min medzi spínaním výstupu. (platí pre režim P3.1 a P3.2 s funkciou opakovania slučky L1), ktorý umožňuje nastaviť cyklické spínanie/pauzu s počtom opakovaní 1-999. Obvod možno použiť na ovládanie napr. výdajných automatov, baliacich zariadení, akýchkoľvek rotujúcich strojov, svetiel a inej elektroniky v domácej dielni alebo v servise.

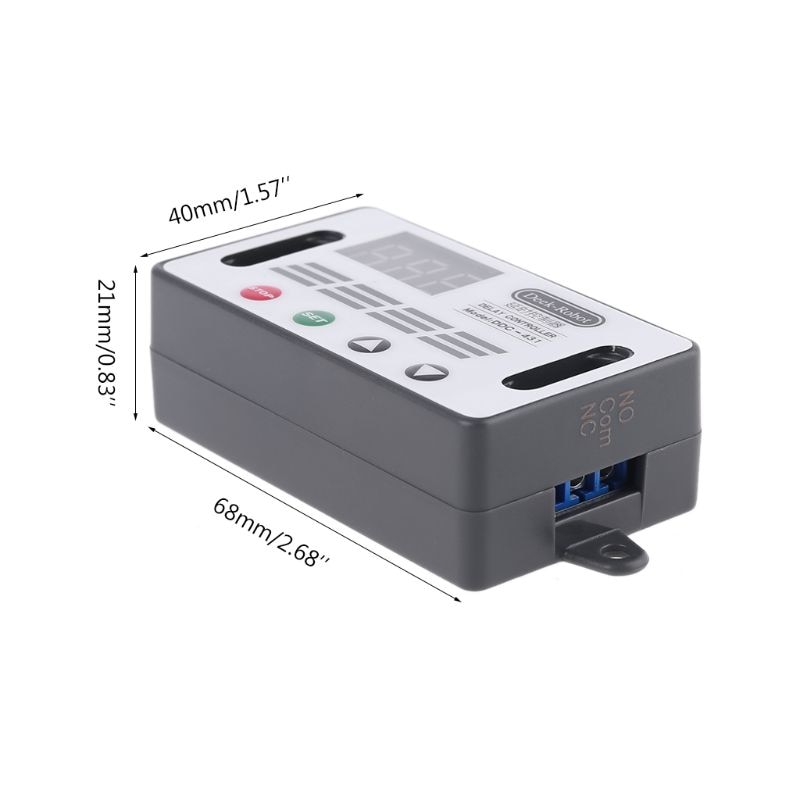

Modul je umiestnený v malej plastovej škatuľke s červeným LED displejom a štyrmi ovládacími tlačidlami na nastavenie funkcií a parametrov spínania, škatuľka má po stranách dve očká na montáž na stenu alebo panel, na pripojenie vodičov sú na oboch stranách skrutkovacie svorky.

Funkcie modulu DDC-431:
P1.1 - po privedení signálu na vstup sa výstup zapne na čas T2, po odpočítaní sa vypne ( po opätovnom privedení signálu nič a stále sa odpočítava)
P 1.2 - Keď sa na vstup privedie signál, výstup sa zapne na čas T2, po odpočítaní sa vypne ( po opätovnom privedení signálu sa T2 vynuluje a odpočítavanie sa začne znova)
P1.3 - Po privedení signálu na vstup sa výstup zapne na čas T2, po odpočítaní sa vypne ( po opätovnom privedení signálu sa odpočítavanie zastaví)
P2 - po privedení signálu na vstup sa spustí prvé odpočítavanie T1, potom sa zapne výstup na T2
P3.1 - Po privedení signálu na vstup sa zapne výstup na T2, nasleduje pauza T3 a celý proces sa opakuje (slučka) podľa počtu nastavených opakovaní, celá sekvencia sa vypne po opätovnom zapnutí výstupu alebo po odpočítaní nastavených cyklov L1
P3.2 sa rovnako ako P3.1 nemusí automaticky zapnúť, ale odpočítavanie sa spustí automaticky po nastavení časov a cyklov
P4 Rovnaký ako 1.1, ale zapína sa po odpojení signálu, t. j. signál je pripojený (napätie) a výstup sa zapína po odpojení

Nastaviteľné parametre:
T1) čas oneskorenia 0,1s-999min
T2) čas spínania 0,1s-999min
T3) čas pauzy 0,1s-999min
L1) počet opakovaní slučky 1-999
