Profesionálny digitálny laboratórny osciloskop Hantek DSO5102P s dvoma kanálmi pre meranie až do 100MHz, rýchlosťou vzorkovania 1GS / s, jasným LCD displejom a možnosťou pripojenia k PC pomocou USB.

Osciloskop Hantek DSO5102P ponúka v tejto cenovej relácii naozaj veľa. Jeho hlavnými prednosťami sú jasný farebný 7 "LCD displej s veľkými pozorovacími uhlami o rozlíšení 800x480 pixlov (WVGA), možnosť pripojenia a ovládania cez PC (software je súčasťou dodávky), USB host na čelnom paneli (možnosť záznamu nameraných dát), 32 automatických meraní , funkcia AutoSet a predovšetkým jednoduchosť a intuitívnosť ovládacích prvkov osciloskopu.

Ovládací softvér v osciloskope obsahuje všetky bežne používané funcie a pýši sa aj funkciami, ktoré v tejto cenovej relácii nebývajú zvykom. Jedná sa napr. o funkcie ako AutoSet, single / dual windows, matematické funkcie vrátane FFT (fast Fourier transformations), rozsiahle možnosti spúšťania (trigger) s podrobným nastavením (Edge, Pulse, Slope, Swap, Owertime, Video, AC Line a externým zdrojom), možnosť ukladania a nahrávania signálu (do internej pamäte alebo na USB disk), rôzne meracie kurzory a merateľné hodnoty, ako v rámci horizontálneho, tak vertikálneho systému.

Displej je obklopený ovládacími funkčnými tlačidlami F0 - F7, ktorými je možné na displeji ľahko prepínať rôzne nastavenia a funkcie (nápoveďou sú vždy dialógové okná v AJ s vysvetlením ovládania). Zobrazovať namerané hodnoty je možné buď ako bodky alebo ako vektory, prítomná je aj funkcia perzistencie displeja, vďaka ktorej vidíte historický priebeh signálov v priebehu celého merania. Nechýba nastavenie kontrastu alebo typu a viditeľnosť mriežky. Samozrejmosťou je prepínanie zobrazenia medzi YT a XY.

Osciloskop disponuje tiež možnosťou upgradu firmvéru, ktorý výrobca uvoľňuje zadarmo alebo automatickou sebekalibraciou. Užívateľské prostredie osciloskopu je naozaj prepracované do posledného detailu. Okrem primárneho ovládanie tu nájdete aj také detaily ako je zmena farieb užívateľského prostredia. Za zmienku tu stojí tiež obsiahla nápoveď s registrom v angličtine, ktorú možno čítať a listovať priamo na osciloskope. Tu je zdokumentovaná takmer každá jeho funkcia.

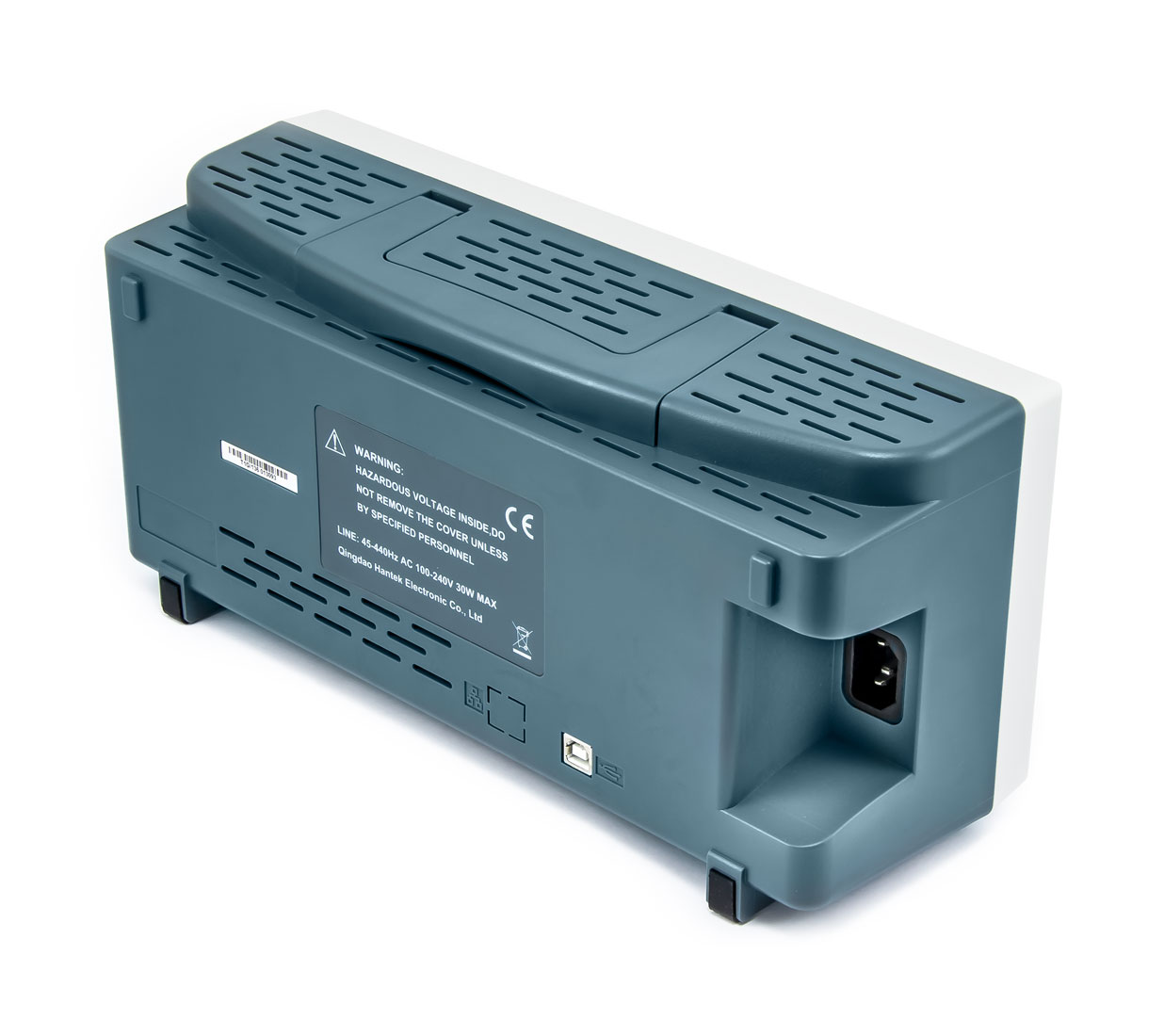

Rozmery osciloskopu sú minimálne, na pracovnom stole veľa miesta nezaberie - 320 (š) x 150 (v) x 125 (h). Osciloskop je vybavený aj sklopnými nožičkami, vďaka ktorým možno naklopiť pre lepšiu ovládateľnosť a tiež uchom ukrytým v plastovom šasi pre jednoduché prenášanie. Osciloskop váži len 2kg.

Osciloskop je vhodný do učební škôl a laboratórií pre elektrické meranie, ktoré bojujú s finančným rozpočtom.

Osciloskop je základom pre každú hobby dielňu aj profesionálne servisné stredisko a nemožno ho nahradiť žiadnym iným meracím prístrojom či kombináciou viacerých prístrojov. Dokáže presne zobraziť v časovej a amplitúdovej oblasti priebeh pripojených elektrických signálov, dokáže nahradiť napríklad presné jednosmerné aj striedavé nf aj vf milivoltmetre a voltmetre, merače špičkového aj efektívneho napätia, otáčkomery, logické sondy a ďalšie. Ociloskop vie zaznamenávať a zobrazovať priebehy napätia a jeho zmeny v závislosti na zmene funkcie pripojeného zariadenia. Je to teda veľmi univerzálny prístroj v širokej oblasti záujmu o elektroniku a diagnostiku, servis a vývoj. Vďaka presnému meraniu sa vyhnete neustálej výmene náhradných dielov bez zistenia príčiny chýb, čo zaberá čas, a hlavne predražuje opravy. Osciloskopom je možné merať prakticky všetku elektroniku, v domácnosti i priemysle pri opravách a vývoji elektronických zariadení, skvelé sú tiež pre odhaľovanie chýb a diagnostiku v automobiloch, pre meranie a porovnávanie napäťových vstupov a kontrolu snímačov, zapaľovanie a pre kontrolu všetkej elektroniky vo vnútri vozidla.

Ovládací softvér pre PC




 Súčasťou dodávky je osciloskop Hantek DSO5102P, 2x sonda Hantek PP-150, kalibračný nástroj pre sondy, farebné krúžky pre rozlíšenie sond, inštalačné CD, USB kábel.
