Multifunkčný USB tester s redukciami Lightning, USB-C, mini USB a micro USB na meranie napätia, prúdu a aktuálneho dodávaného výkonu nabíjačiek, powerbank a USB portov a na testovanie kvality káblov.

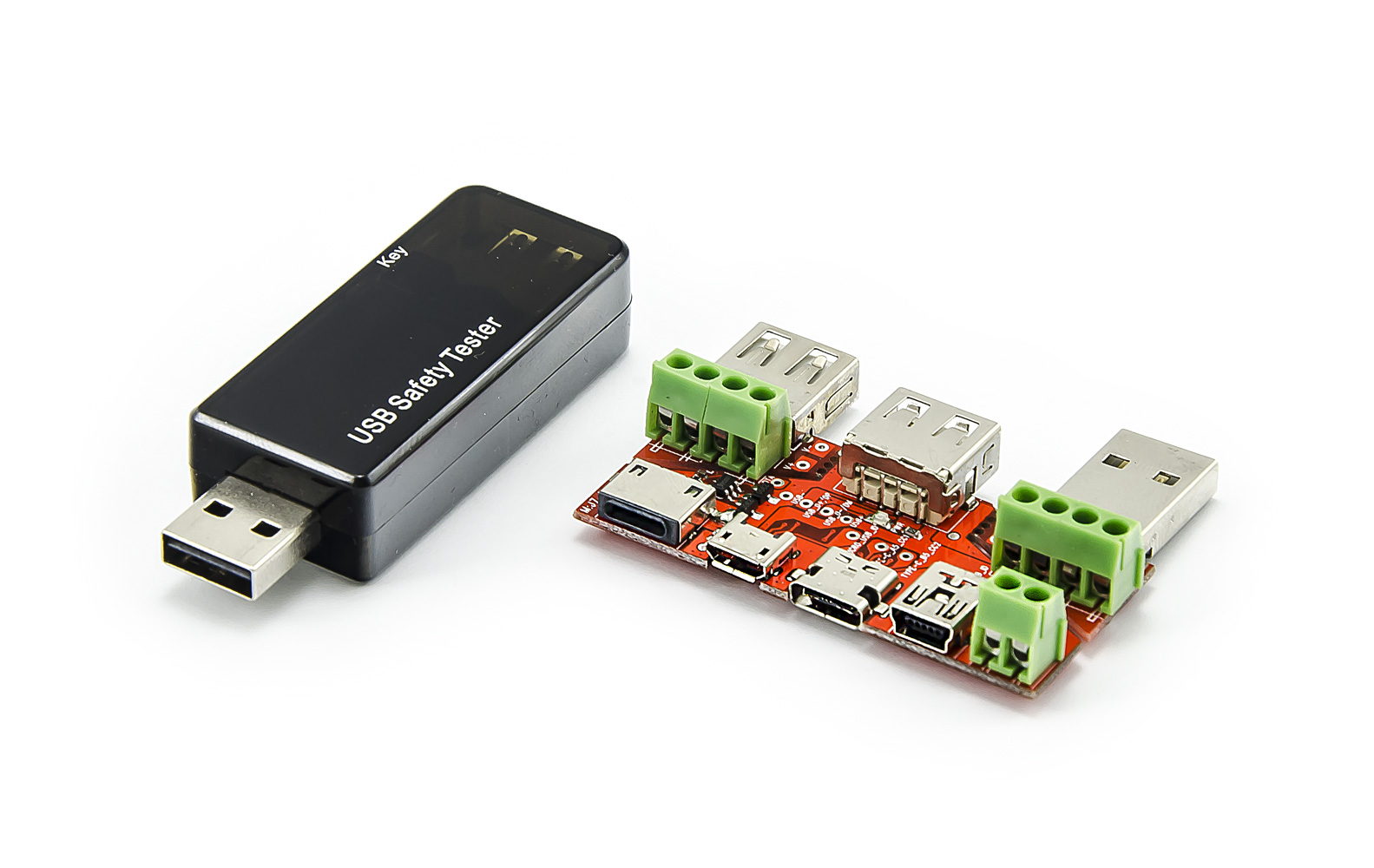

V kombinácii s dodávaným univerzálnym PCB so všetkými komerčne používanými konektory, možno pripojiť akýkoľvek výstup nabíjačky či powerbanky a zmerať tak požadované parametre. Doska obsahuje tiež dva klasické USB konektory - samca a samicu, z ktorých sú vyvedené skrutkovacie svorkovnice na ešte väčšie univerzalitu. Možno tak pripojiť a merať aj zariadenia bez USB konektora.

Samotný USB tester disponuje okrem merania základných veličín aj pokročilými funkciami ktoré počítajú celkovú spotrebu v Wh a kapacitu batérií v mAh. Vďaka tomuto multimetru môžete zmerať aktuálny odber pripojených USB periférií, mobilných zariadení a príslušenstva.

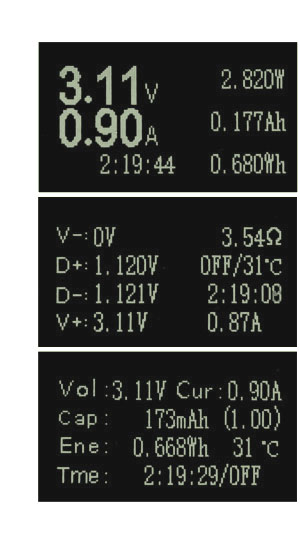

USB tester sa do obvodu zapája sériovo, ako tzv. medzikus medzi zdrojovým USB portom a danou USB perifériou. Má tri režimy zobrazenia, viď obrázok nižšie, medzi ktorými sa prepína pomocou jediného tlačidla.

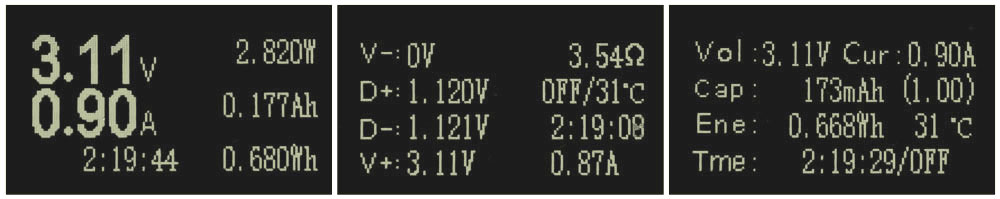

Prvá obrazovka zobrazuje základné veličiny - napätie a prúd vo zväčšenom zobrazení, ďalej príkon (W), kapacitu batérií (Ah) a celkovo dodanú el. energiu (Wh) a celkový čas. Čas slúži na výpočet celkovej kapacity batérií a celkovo dodanej el. energie a pred každým meraním ho možno resetovať dlhým podržaním ovládacieho tlačidla.
Na druhej obrazovke môžete sledovať napätie jednotlivých vodičov v USB vrátane dátovej linky, celkový čas, odpor, teplotu a hodnotu prúdu.
Tretie zobrazenie potom ponúka kompaktné zobrazenie všetkých meraných veličín, okrem dátovej linky USB a odporu.

Vďaka tomuto multimetru môžete otestovať aj kvalitu nabíjacích káblov k telefónom a tabletom, čo je veľká výhoda. Originálne káble výrobcov sa vyznačujú malými úbytkami napätia a sú teda schopné distribuovať dostatočný prúd pre nabíjanie mobilných zariadení. Neoriginálne káble však bývajú zvyčajne vyrobené z nekvalitných vodičov, ktoré majú veľký odpor a vďaka tomu dochádza k veľkým úbytkom napätia a teda predovšetkým prúdu. Vďaka použitiu tohto USB testera ako medzičlánku medzi nabíjačkou a káblom s mobilným zariadením zmeriate veľkosť prechádzajúceho prúdu a deklarujete, či je kábel kvalitný, alebo nie.

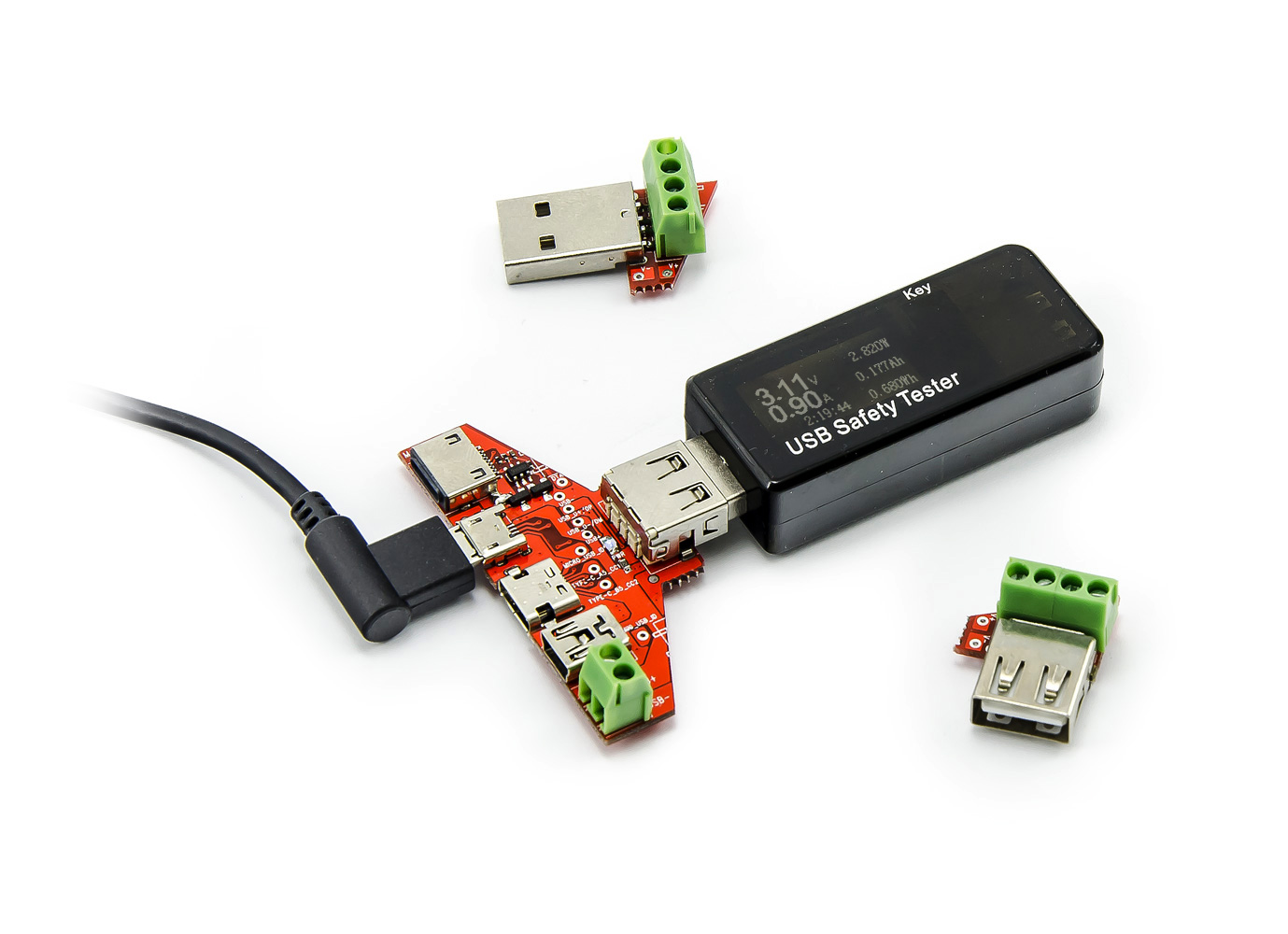

Konektorová doska i USB tester obsahujú obojstranné USB konektory, vďaka ktorým na displaj testeru vždy uvidíte.

Tento multifunčný USB tester je ideálnym pomocníkom v spojení s USB záťažou 35W, ktorú je možné prikúpiť zvlášť, či ju možno kúpiť spolu s týmto testerom vo výhodnom sete. Pomocou záťaže potom možno testovať napríklad celkovú kapacitu batérií a powerbank.

Parametry:
Meranie napätia: 3 - 30V (rozlíšenie 5 miest)
Meranie prúdu: 0 - 5.100 (rozlíšenie 5 miest)
Meranie kapacity batérií: 0 - 99999mAh
Meranie Wh: 0 - 999Wh
Meranie teploty: 0 - 80 ° C
Meranie výkonu: 0 - 299W
Maximálna doba výpočtu Ah a Wh: 1000h
Rýchlosť merania 0.5s
Rozlíšenie OLED displeja: 128x64px
Napájanie: z meraného zariadenia

Kompatibilný s USB 1.1 USB 2.0 a USB 3.0 (3.1)
Podpora rýchleho nabíjania Qualcomm QC3.0, QC2.0, BC1.2, a Apple 2.4A
USB tester je zariadenie veľkosti väčšieho USB flash disku - 65 x 25 x 15mm.

Konektorové PCB
Konektory: USB f/m, USB mini, micro USB, USB-C, Apple Lightning, svorkovnice +/-
Rozmery PCB: 65x25mm
