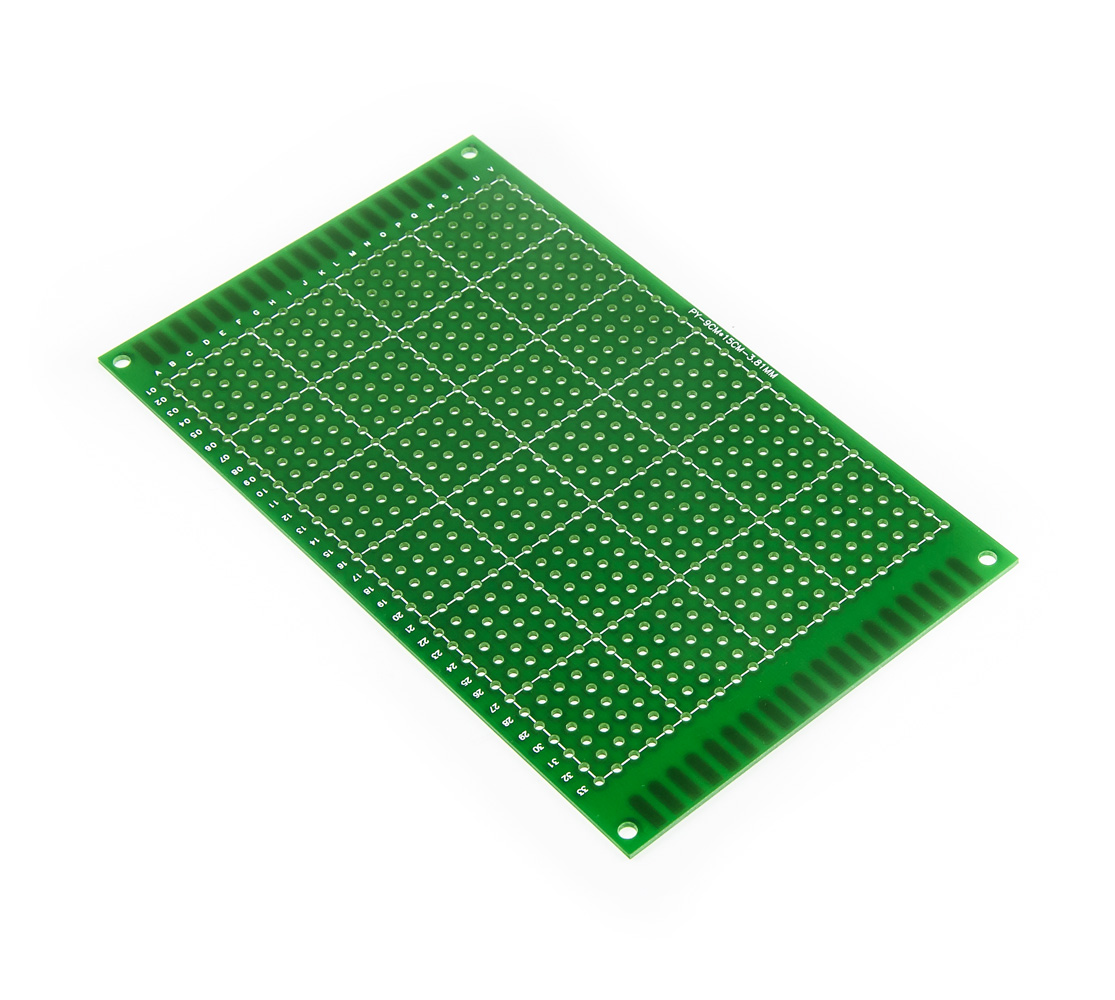

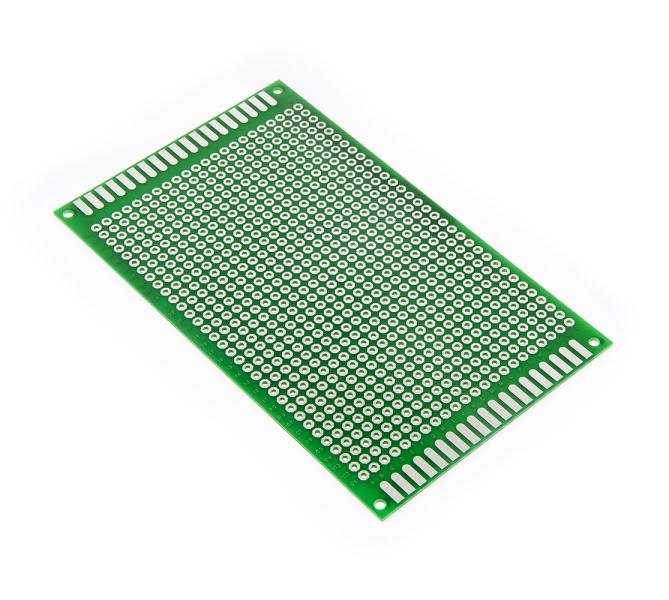

Jednostranná spájkovacia testovacia doska na návrh a konštrukciu experimentálnych obvodov so 764 spájkovacími kontaktmi, z ktorých 726 je vŕtaných s rozstupom 3,81 mm a 38 je nevŕtaných. DPS má celkovú veľkosť 15x9cm.
Univerzálna vŕtaná cuprextitová doska plošných spojov ponúka jednoduchú, lacnú a predovšetkým rýchlu možnosť tvorby plošných spojov bez potreby zložitého navrhovania, leptania a vŕtania. Predvŕtanú DPS jednoducho osadíte súčiastkami, spájkujete ich a vytvoríte medzi nimi cínovú cestu spojením jednotlivých bodov alebo drôtených prepojok. V porovnaní so sústavami bez spájkovania ponúka toto riešenie väčšiu stabilitu a spoľahlivosť.
Parametre
Počet vŕtaných spájkovacích bodov |
764 (33 x 22) |
Počet bočných plných bodov |
38 |
Vzdialenosť medzi bodmi |
3.81 mm |
Materiál |
cuprextit |
Maska |
zelená |
Kontakty sú pocínované (pokovené) |
|
Rozmery PCB |
15 x 9 cm |
Hmotnosť balenia [kg]: | 0.03 kg |
