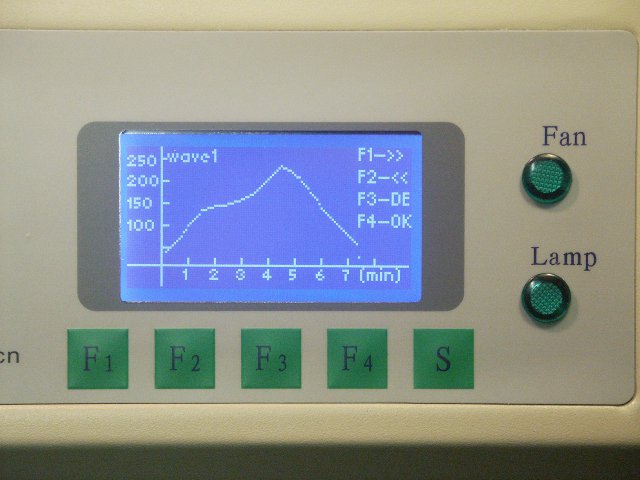

Celý proces pretavenia iR žiarením je riadený aj nastavovaný digitálne podľa zvolenej pracovnej krivky, zobrazený na plne grafickom LCD displeji. IČ žiarenie slúži k zahriatiu a pretaveniu spájkovacej zliatiny za účelom vytvorenia spájkovaných spojov. Nanesením spájkovacej pasty a súčiastok na PCB sa spájkované spoje vytvoria zahriatím zostavy vplyvom tepelnej energie žiarenia, dopadajúce na bod spájkovania a jeho okolia. Teplota musí dosiahnuť bodu tavenia spájkovacej zmesi.

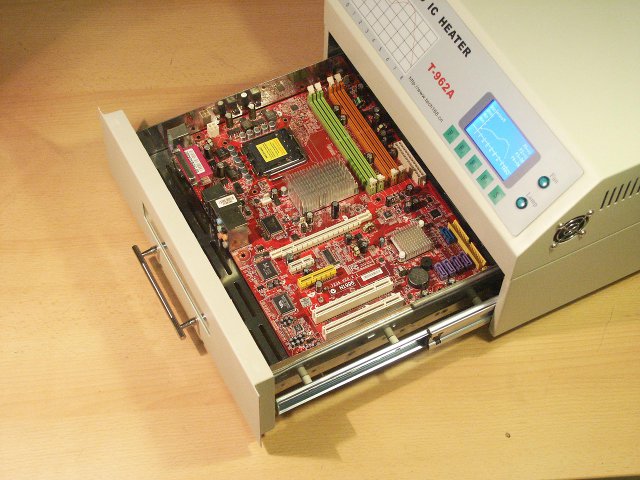

Technológia spájkovania v peci je všeobecne použiteľná pre SMT a osadzovanie -letovanie SMD súčiastok. Vhodným zariadením pre takéto letovanie je tzv. priebežná pec čiže tunelová pec. Tieto pece majú niekoľko teplotných pásov cez ktoré je pásovým zásobníkom dopravovaná doska plošných spojov. Rýchlosťou pohybu dosky cez jednotlivé teplotné zóny je daná dĺžka zotrvania DPS v teplotných pásmach a je zaistený potrebný teplotný priebeh spájkovania vrátane predpísaného dochladenia na konci procesu, ktoré je realizované ventilátormi. Takéto pece sú však veľmi veľké, zbytočne robustné a ich obsluha môže byť komplikovanejšie; sú samozrejme vhodnejšie pre osadzovanie veľkého množstva PCB. Pec T-962A nie je priebežnou pecou a na pohyb dosky vnútri pece teda nedochádza; odpadá nutnosť vyhrievať niekoľko zón a tiež nutnosť manipulácie s doskou pomocou dopravníka. O presné časovanie a dodržanie teplôt sa starajú iR žiariče - kremenné články a ventilátory nad plošnými spojmi spolu so senzormi teploty a procesorovou riadiacou jednotkou. Tak je možné bez pohybu dosky zaistiť dodržanie teplotnej obálky počas celého procesu letovania vrátane dochladenia.
Podľa použitej spájkovacej zliatiny nastavíte letovaciu krivku a procesorový systém bude automaticky riadiť celý proces. K ohrevu využíva IR žiarenie poprípade kombináciu s teplovzdušným prúdením. K realizácii ochladzovacej fázy slúžia ventilátory.
Podľa použitej spájkovacej zliatiny nastavíte letovaciu krivku a procesorový systém bude automaticky riadiť celý proces. Vybrať je možné z 8 definovaných teplotných kriviek, pričom teplotu kriviek 7. a 8. môžete zmeniť od 0 do 280 ° C v každom časovom bode 0-8 min. K ohrevu využíva IR žiarenie poprípade kombináciu s teplovzdušným prúdením. K realizácii ochladzovacej fázy slúžia ventilátory.

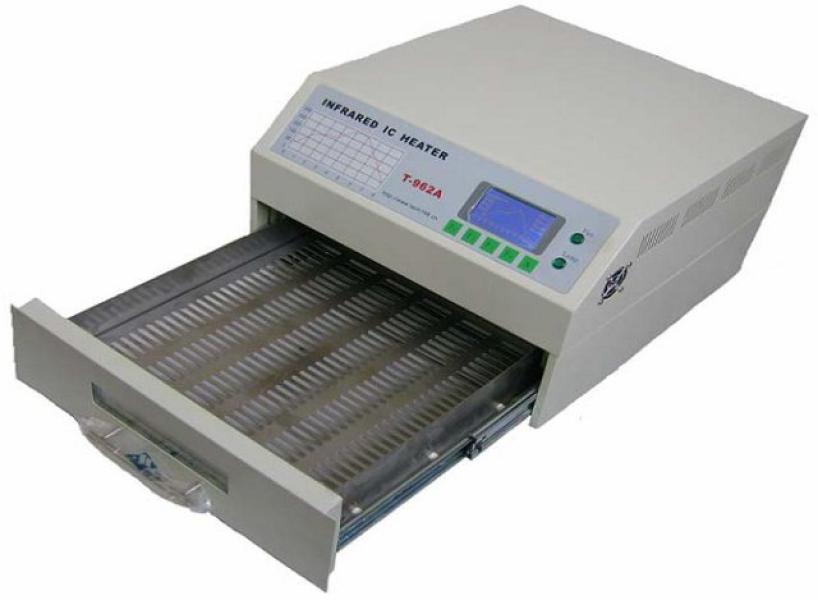

IR lead-free pretavovacia pec s priezorom
| Pájecí pec | |
|---|---|
| Výkon | 1500 W |
| Počet topných telies | 4 |
| Ohrev | IR |
| Fáza teplotnej krivky | predohrev, ohrev, spájkovanie, tepelná konzervácia, chladenie |
| Predohrev | 0-280°C je možno nastaviť v každom časovom bode 0-8 min (krivka 7 a 8) |
| Ohrev | 0-280°C je možno nastaviť v každom časovom bode 0-8 min (krivka 7 a 8) |
| Spájkovanie | 0-280°C je možno nastaviť v každom časovom bode 0-8 min (krivka 7 a 8) |
| Tepelná konzervácia | 0-280°C je možno nastaviť v každom časovom bode 0-8 min (krivka 7 a 8) |
| Veľkosť priezoru | 160 x 30 mm |
| Spájkovacia plocha (šírka – hĺbka - výška) [mm] | 320-300-48 mm |
| Rozmery (šírka - výška - hĺbka) [mm] | 430-260-370 mm |
| Hmotnosť | 13.5 kg |
| Napájacie napätie | 230V/50Hz |
| Hmotnosť balenia [kg]: | 14.3 kg |
