DC tester - voltmeter, ampérmeter, wattmeter, 300V 100A

Jednosmerný DC multimeter v otvorenom prevedení pre meranie napätia, prúdu, príkonu, teploty, dodanej energie a kapacity akumulátorov pre napätie až do 300VDC a prúdu 100A.

Otvorené prevedenie multimetra ho pokračovanie textu

Kód produktu:

102950

Predaj ukončený

Jednosmerný DC multimeter v otvorenom prevedení pre meranie napätia, prúdu, príkonu, teploty, dodanej energie a kapacity akumulátorov pre napätie až do 300VDC a prúdu 100A.

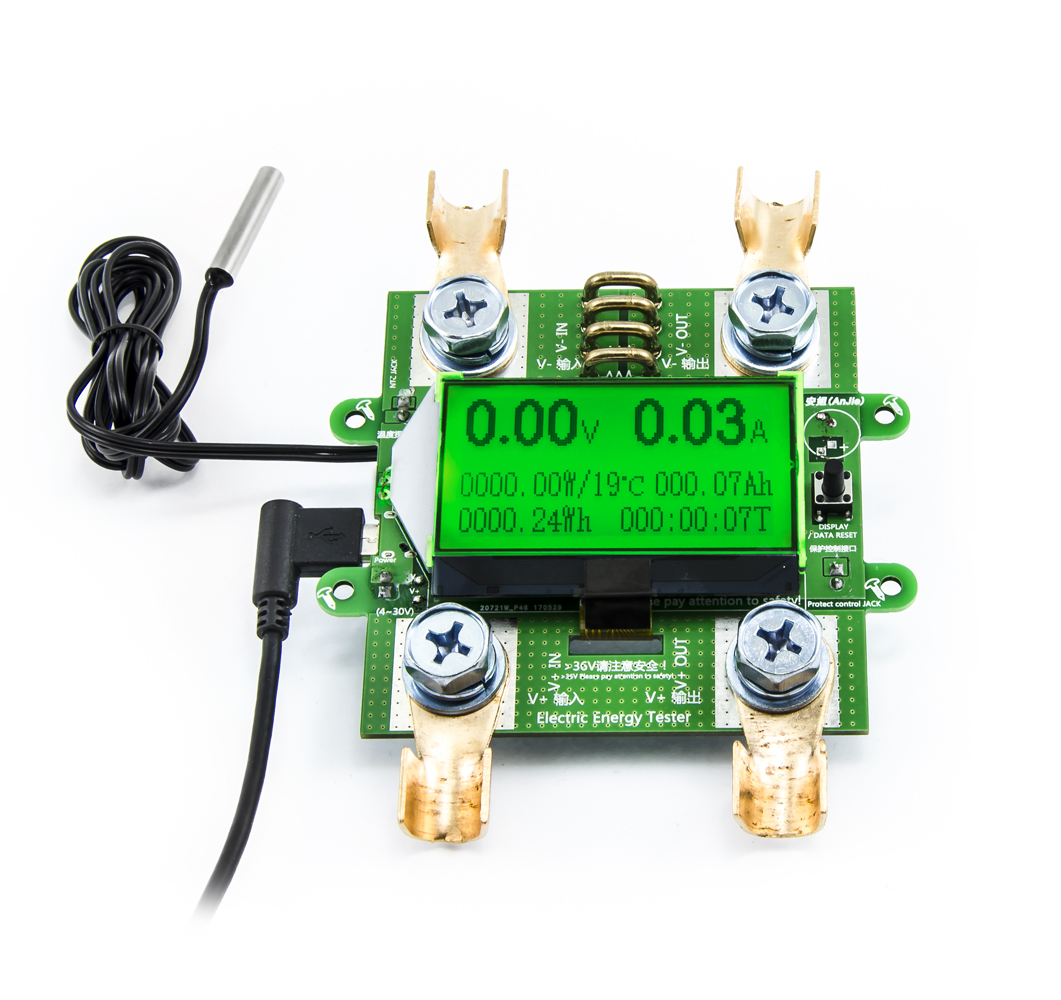

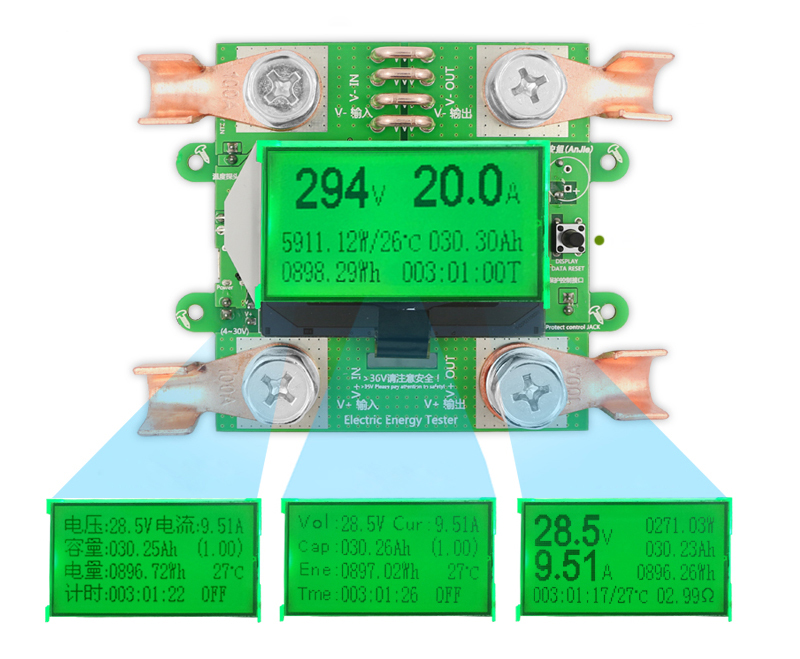

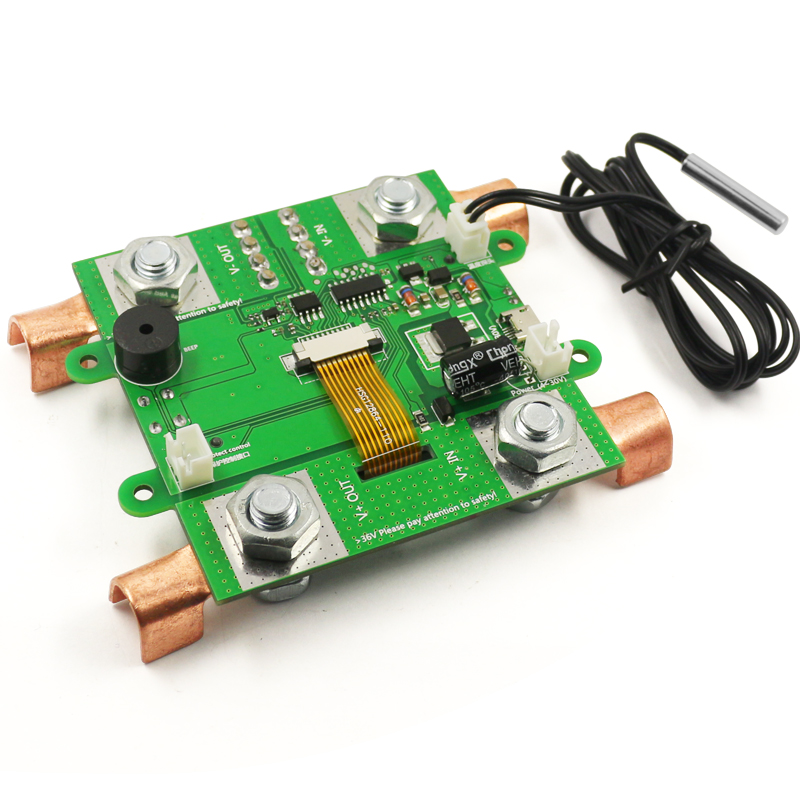

Otvorené prevedenie multimetra ho predurčuje na zabudovanie do väčších celkov, napríklad do batérií, zdrojov alebo pre zakrytovanie a samostatné použitie ako DC multimetra - možné využiť dodávanú krabičku (pozri ďalšie obrázky). Multimeter ponúka veľký bodový displej, ktorý zobrazuje všetky merané informácie. Displej je zeleno podsvietený (možno vypnúť). Káblové prípojky sú realizované ako silné 100A medené káblové očká spojené s PCB pomocou skrutiek M8. Multimeter disponuje tiež termočlánkovou sondou, ktorú možno merať napríklad teplotu akumulátorov či okolia. Po odpojení napájania sú namerané dáta uchovaná.

Merač možné napájať nezávisle pomocou microUSB konektora (kábel nie je súčasťou), napájacieho konektora, alebo rovno z meraného zdroja (od napätia 8V a vyššie).
Vhodné pre stavbu vlastných výkonných DC zdrojov, pre meranie reálnej kapacity akumulátorov a ďalšie aplikácie.

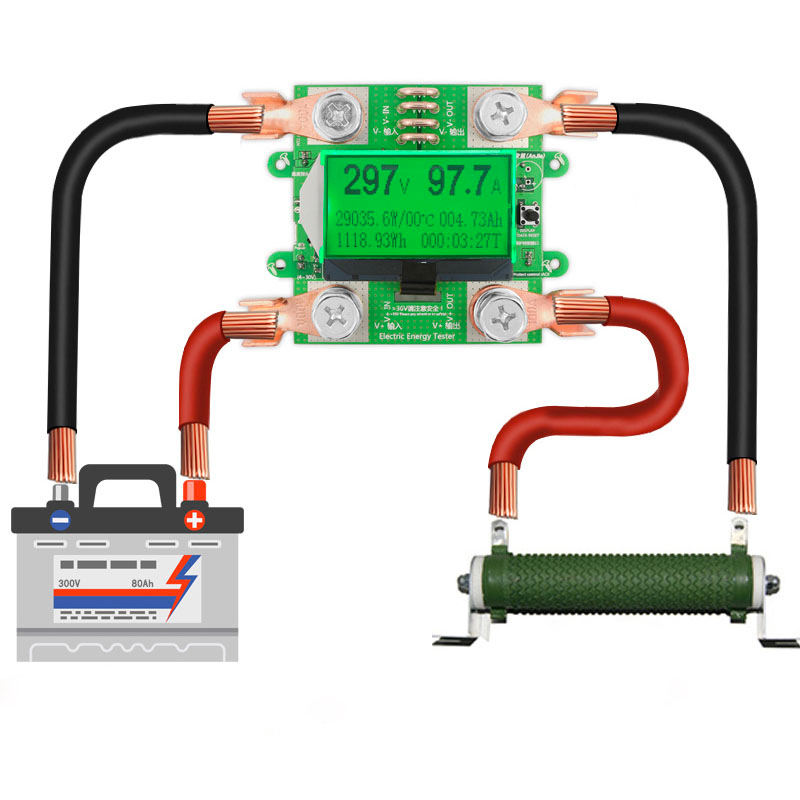

POZOR - modul meria prúd a kapacitu iba "jednosmerne", tj. Zdroj je na vstupe (svorky IN) a záťaž na výstupe. Ak zmeníte smer toku prúdu (napr. Z akumulátora, ktorý je na pravej strane (svorky OUT), ktorý ste predtým nabíjali a merali dodanú kapacitu), tak ak budete odoberať energiu zo vstupných svoriek pri akumulátora na výstupných svorkách, potom takto odobraná energia nie je meraná a registrovaná DC testerom. Nedôjde k poškodeniu testera, ale nič nie je merané a registrované.

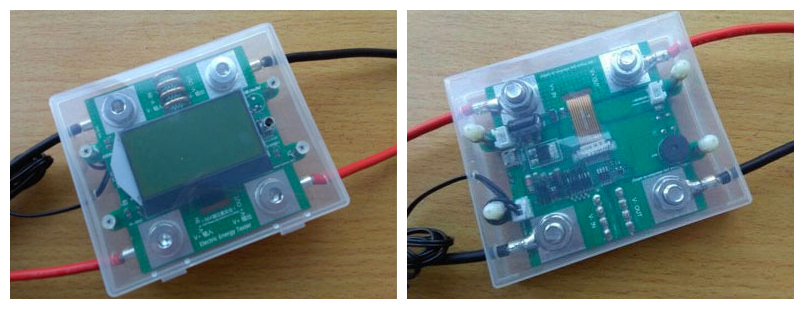

Súčasťou balenia je aj priehľadná plastová škatuľka, ktorá primárne slúži ako obal (balenie) ale možno ju využiť aj ako konštrukčný krabičku pre DC tester.

Parametre:
Rozsah napätia: 0.00 V ~ 300 V / 0.05 V
Rozsah prúdu: 0.00 A ~ 100 A / 0.05 A
Meranie kapacity: 0 ~ 999.999 Ah / 0.01 Ah
Meranie Wh: 0 ~ 9999.99 Wh / 0.01 Wh
Meranie výkonu 000.00 ~ 2999.99 W / 0.01 W
Meranie impedancia: 1 ~ 999.9 / 0.1
Meranie teploty: 0 ~ 99 ° C / 1 ° C
Maximálny čas merania: 999H59M59S / 1S
Refresh rate: 500ms
Přesnost 1%
Pracovná teplota: -10 ~ + 60 C
Pracovná vlhkosť: 10 ~ 80%
Rozmery: 105 x 81 x 17 mm

Napájanie multimetra:
Možnosť napájania priamo z meraného zdroja: od 8V
Možnosť napájania cez napájací konektor: DC 4 ~ 30V
Možnosť napájania cez micro USB konektor
Odber multimetra <0.02 A

Typ	Pre zabudovanie

Hmotnosť balenia [kg]:

0.19 kg

Viac parametrov

Typ	Pre zabudovanie

Hmotnosť balenia [kg]:

0.19 kg
