Kombinovaná servisná stanica YIHUA 803 3v1

Pracovná stanica YIHUA 803 3v1 je kombináciou teplovzdušnej stanice, mikrospájky a regulovateľného zdroja s USB.

Stanica sa skladá z troch samostatných modulov (teplovzdušná stanica, mikrospájka a napájací zdroj) moduly pokračovanie textu

Kód produktu:

104432
skladom (6-25 ks)Pozajtra 01.02.2023 môže byť u Vás
Kombinovaná servisná stanica YIHUA 803 3v1 104432 https://www.hotair.sk/images/produkty/2/4681/kombinovana-servisni-stanice-yihua-iv-3v1_1636457360.jpg
Cena: 17880.00
Dostupnost: skladom 6-25 ks
Cena s DPH Cena bez DPH
780,79€ 650,65€
ks
Pracovná stanica YIHUA 803 3v1 je kombináciou teplovzdušnej stanice, mikrospájky a regulovateľného zdroja s USB.

Stanica sa skladá z troch samostatných modulov (teplovzdušná stanica, mikrospájka a napájací zdroj) moduly sú upevnené v kovovom ráme, možno ich ľahko vybrať a preskladať vedľa seba podľa potrieb a ergonómie užívateľa. V prípade potreby je možné ktorýkoľvek z modulov vytiahnuť a používať ho samostatne. Kovový rám je možné vďaka nožičkám v tvare L s otvormi pre skrutky napevno priskrutkovať k pracovnej doske. Stanica je vďaka svojej konštrukcii vhodná do školských dielní, servisných stredísk, alebo domov na pracovný stôl rádioamatéra. Kovový rám slúži zároveň ako podstavec pre notebook do veľkosti 16" a je možné naň zboku zavesiť bežný multimeter s vyklápacou opierkou.

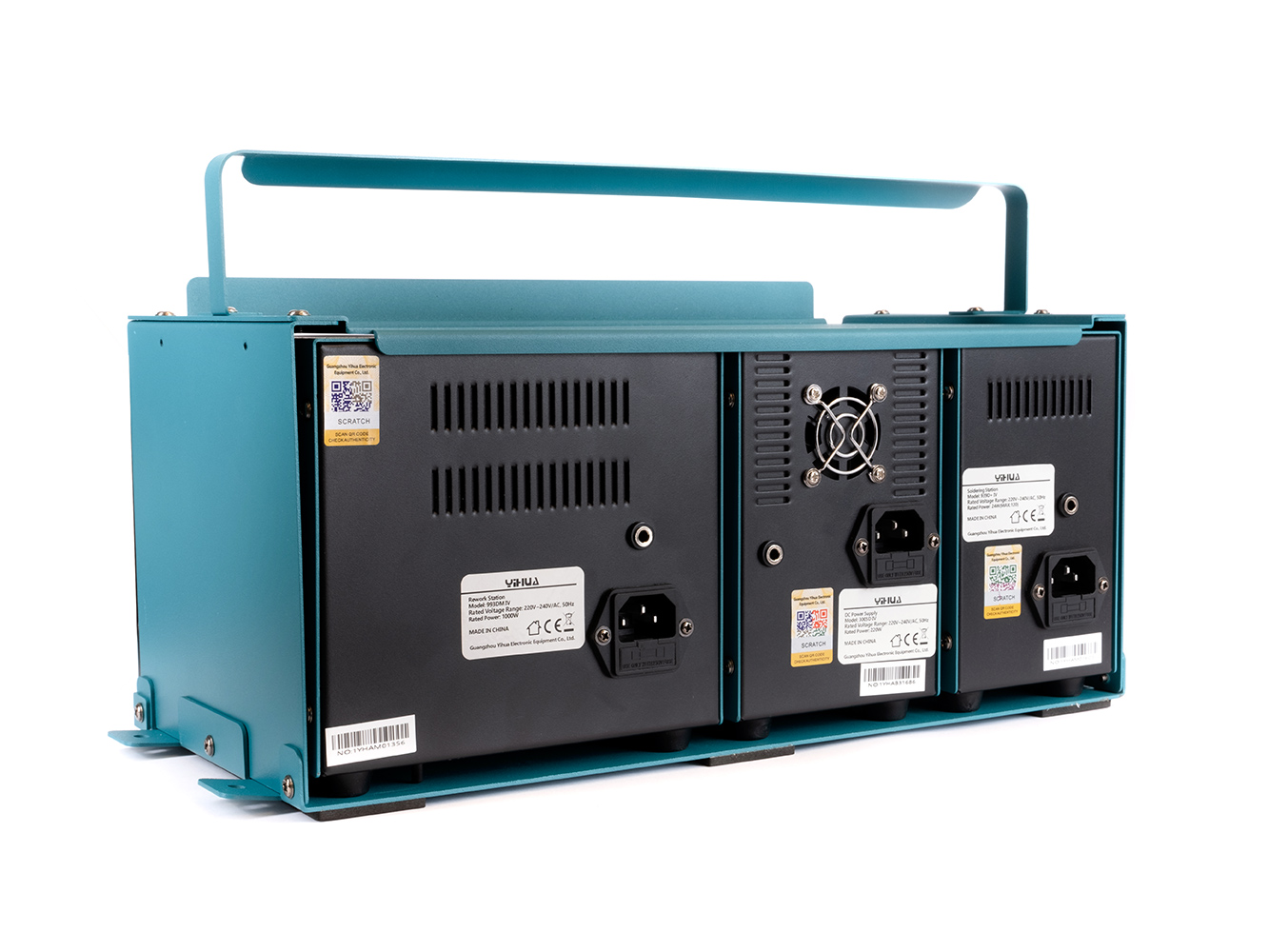

Celý systém je zložený z troch samostatných častí s vlastným napájaním a prívodným káblom upevnených v kovovom ráme.

1) Teplovzdušná stanica – YIHUA 993DM IV – slúži na bezkontaktné spájkovanie/odpájanie najmä viacerých vývodových SMD súčiastok, kedy sú cínované spoje nahrievané naraz horúcim vzduchom. Spájkovanie a odpájanie SMD súčiastok a integrovaných obvodov pomocou horúceho vzduchu je veľmi rýchly a šetrný spôsob práce pri opravách a vývoji el. zariadenie.

Plne digitálna teplovzdušná stanica s príkonom až 1000W disponuje vzduchovým čerpadlom, ktoré cez gumovú hadicu tlačí vzduch do teplovzdušnej rúčky, kde dochádza k jeho ohrevu. Rýchlosť prúdenia 10-60l/min a teplota 100-500 ° C vzduchu z rúčky je možné pohodlne nastaviť pomocou tlačidiel po stranách modrého LCD displeja, ktorý zobrazuje všetky potrebné informácie. Pod displejom sa nachádza trojica okrúhlych tlačidiel, ktoré slúžia na rýchle nastavenie vami uložených teplôt. K stanici je dodávaný robustný odkladací stojan pre teplovzdušnú rúčku, ktorú je možné do stojanu umiestniť horizontálne aj vertikálne, rúčka sa pri položení do stojana automaticky vypína, vypnúť horúci vzduch je možné roveň manuálne a malým tlačidlom umiestneným na rukoväti rúčky. Na dýzu teplovzdušnej rúčky je možné nasadiť nástavce s priemerom 22mm, súčasťou balenia sú štyri okrúhle nástavce s priemerom 5,7,8 a 10mm, ktoré sú schopné pokryť väčšinu potrieb pri spájkovaní. Ďalšie dýzy napríklad štvorcové pre IO je možné dokúpiť TU na našom e-shope.

2) Mikrospájka YIHUA 939D+IV pre kontaktné olovnaté a bezolovnaté spájkovanie a odpájanie SMD či THT vývodových súčiastok a obvodov pomocou spájkovacieho pera s vymeniteľným hrotom s integrovanou spätnou väzbou pre presné riadenie nastavenej teploty.

Kompaktná spájkovacia digitálna stanica s príkonom až 120W a veľmi presným nastavením teploty 200-480°C disponuje spájkovacím perom K917 ktoré je kompatibilné s hrotmi rady 900-T. Pre plynulú reguláciu teploty slúži veľký otočný volič pod displejom modrým LCD displejom, ktorý zobrazuje všetky potrebné parametre. Okrem ovládania teploty sa na čele stanice nahádžu tri okrúhle tlačidlá, ktoré slúžia na rýchle vyvolanie vopred nastavených teplôt potrebných pri spájkovaní. Stanica je vybavená detekciou pri nečinnosti a po 10 minútach kedy je pero odložené, dochádza k vypnutiu ohrevu, táto funkcia má za následok predĺženie životnosti pera a hrotu ale taktiež znižuje riziko požiaru v prípade, že zabudnete vypnúť stanicu po ukončení práce. So stanicou je dodávaný odkladací stojan pre pero s držiakom na cievku cínu, 1mm hrot a špongie na čistenie hrotu.


3) Napájací zdroj s USB YIHUA 3005D IV 150W je jednosmerný napájací zdroj 0-30V / 5A, s výkonom až 150W.
Tento je vhodný na napájanie elektrických zariadení a obvodov v školských laboratóriách, vývojových centrách či opravárenských strediskách.

Plne digitálny jednosmerný spínaný zdroj disponuje presnou a plynulou reguláciou napätia v rozsahu 0-30V s rozlíšením 0,1V s presnosťou 0,1% +0,01V a nastavením prúdu v rozsahu 0-5A s rozlíšením 0,1A a presnosťou 0,2% +3mA. Pre pripojenie vodičov k výstupu laboratórneho zdroja sú v prednej časti umiestnené skrutkovacie svorky na uchytenie vidličky a otvory pre 4mm banániky. Zdroj je vybavený modrým LCD displejom, ktorý zobrazuje nastavené hodnoty V/A. Zdroj dokáže pracovať v dvoch režimoch CC (Constant Current) CV (Constant Voltage) a je vybavený ochrannou proti preťaženiu a skratu. Okrem výstupných svoriek sa na prednom paneli nachádza aj USB konektor s výkonom až 20W s výstupným napätím DC 5V/9V/12V±0,2V, ktorý je schopný dodať prúd 4A/2,5A/2A podľa výstupného napätia. USB je kompatibilný s protokolmi quick charge 2.0 a 3.0.

Hmotnosť celej zostavy je 9kg, rozmery zostavy v ráme. 210x200x410mm DxVxŠ - šírka je uvedená vrátane nožičiek po stranách

Obsah balenia: Teplovzdušná stanica - YIHUA 993DM IV, Mikrospájka YIHUA 939D+IV, YIHUA 3005D IV, kovový rám, napájacie káble 3x1m.

Parametre
Teplovzdušná  stanica YIHUA 993DM IV
Napájanie 230V - 50Hz
Výkon 1000W
Regulácia teploty 100-500°C
Regulácia vzduchu 10-60l/min
Automatické vypnutie po odložení do stojanu
Manuálne vypnutie tlačítko na rúčke
Rozmery 200x164x155mm DxŠxV
Mikrospájka  YIHUA 939D+IV
Napájanie 230V - 50Hz
Výkon 120W
Nastavenie teploty 200-480°C
Funkcie automatického vypnutia ohrevu hrotu ÁNO po 10 min
Typ hrotu  900-T
Rozmery 200x89x155mm DxŠxV
Napájací zdroj YIHUA 3005D IV
Napájanie 230V - 50Hz
Výkon 150W
Výstupne napätie 0-30V
Výstupný prúd 0-5A
Presnosť V 0,1%+0,01V
Presnosť A 0,2% + 5mA
Režimy CC (Constant Current)CV (Constant Voltage)
Výstupné napätie USB 5V/9V/12V±0,2V
Výstupný prúd USB 4A/2,5A/2A
Rozmery 200x98x154mm DxŠxV
Hmotnosť balenia [kg]:13 kg
Viac parametrov
Teplovzdušná  stanica YIHUA 993DM IV
Napájanie 230V - 50Hz
Výkon 1000W
Regulácia teploty 100-500°C
Regulácia vzduchu 10-60l/min
Automatické vypnutie po odložení do stojanu
Manuálne vypnutie tlačítko na rúčke
Rozmery 200x164x155mm DxŠxV
Mikrospájka  YIHUA 939D+IV
Napájanie 230V - 50Hz
Výkon 120W
Nastavenie teploty 200-480°C
Funkcie automatického vypnutia ohrevu hrotu ÁNO po 10 min
Typ hrotu  900-T
Rozmery 200x89x155mm DxŠxV
Napájací zdroj YIHUA 3005D IV
Napájanie 230V - 50Hz
Výkon 150W
Výstupne napätie 0-30V
Výstupný prúd 0-5A
Presnosť V 0,1%+0,01V
Presnosť A 0,2% + 5mA
Režimy CC (Constant Current)CV (Constant Voltage)
Výstupné napätie USB 5V/9V/12V±0,2V
Výstupný prúd USB 4A/2,5A/2A
Rozmery 200x98x154mm DxŠxV
Hmotnosť balenia [kg]:13 kg
