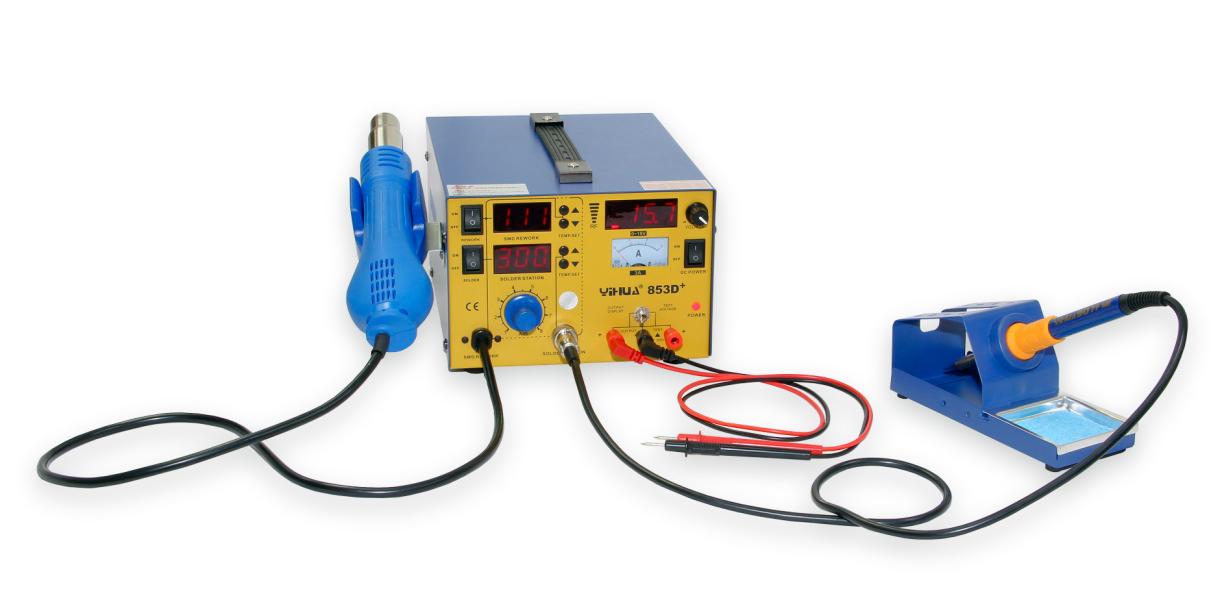

Rework stanica s laboratórnym zdrojom Yihua 853D+

Tovar v akcii

Moderná stanica kombinovaná s laboratórnym zdrojom postavená na novej platforme vybudovaná okolo dvojjadrových procesorov Samsung, ktoré umožňujú rýchlu odozvu Fuzzy Logic PID regulátora teploty horúceho vzduchu a hrotu mikropájky. Obvodové pokračovanie textu

Kód produktu:

101324
skladom24.07.2024 môže byť u Vás
Rework stanica s laboratórnym zdrojom Yihua 853D+ 101324 https://www.hotair.sk/images/produkty/1/1340/rework-stanice-s-laboratornim-zdrojem-yihua-853d_0.jpg YIHUA
Cena: 3360.00
Dostupnost: skladom
Cena s DPH Cena bez DPH
198,26€ 146,09€ 121,74€
ks
Moderná stanica kombinovaná s laboratórnym zdrojom postavená na novej platforme vybudovaná okolo dvojjadrových procesorov Samsung, ktoré umožňujú rýchlu odozvu Fuzzy Logic PID regulátora teploty horúceho vzduchu a hrotu mikropájky. Obvodové riešenie stanice, konštrukčné riešenie stanice, kvalita komponentov a rovnako tak dielenské spracovanie výrobkov Yihua predstavuje posun oproti entry-level systémom radu 850 a 852. Popisovaný variant "+" je osadený ručičkovým meradlom prúdu a RF ukazovateľom výkonu pre základný test koncových stupňov mobilných telefónov.



Horúcovzdušná časť je osadená 550W vykurovacím telesom a turbínovým ventilátorom v rukoväti zaručujúcim plynulý tok horúceho vzduchu bez pulzácií. Mikropájka používa nový typ spájkovacieho pera s keramickou topnou vložkou s príkonom 50W a klasickými spájkovacími hrotmi kompatibilnými s radom 900 "T".

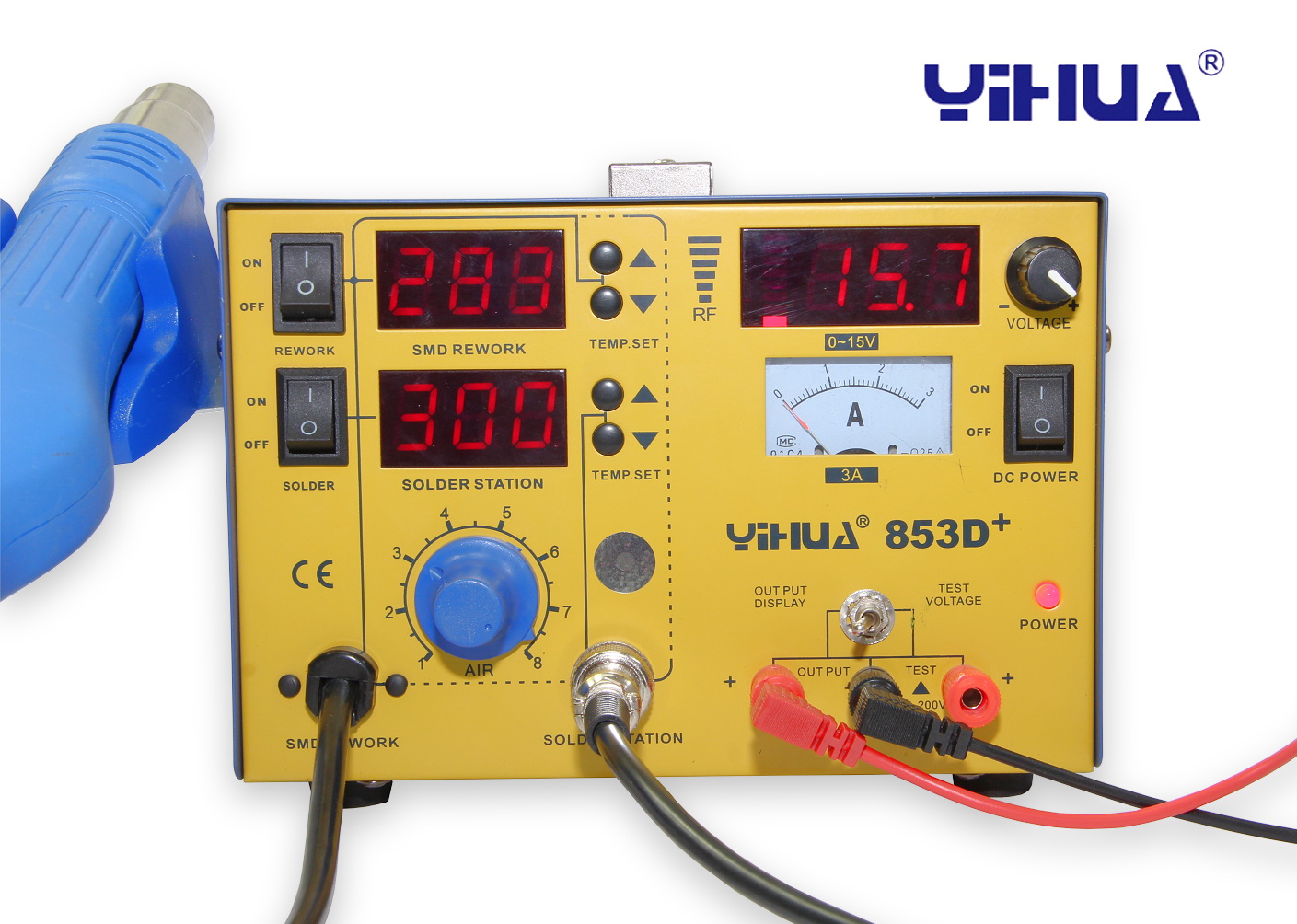

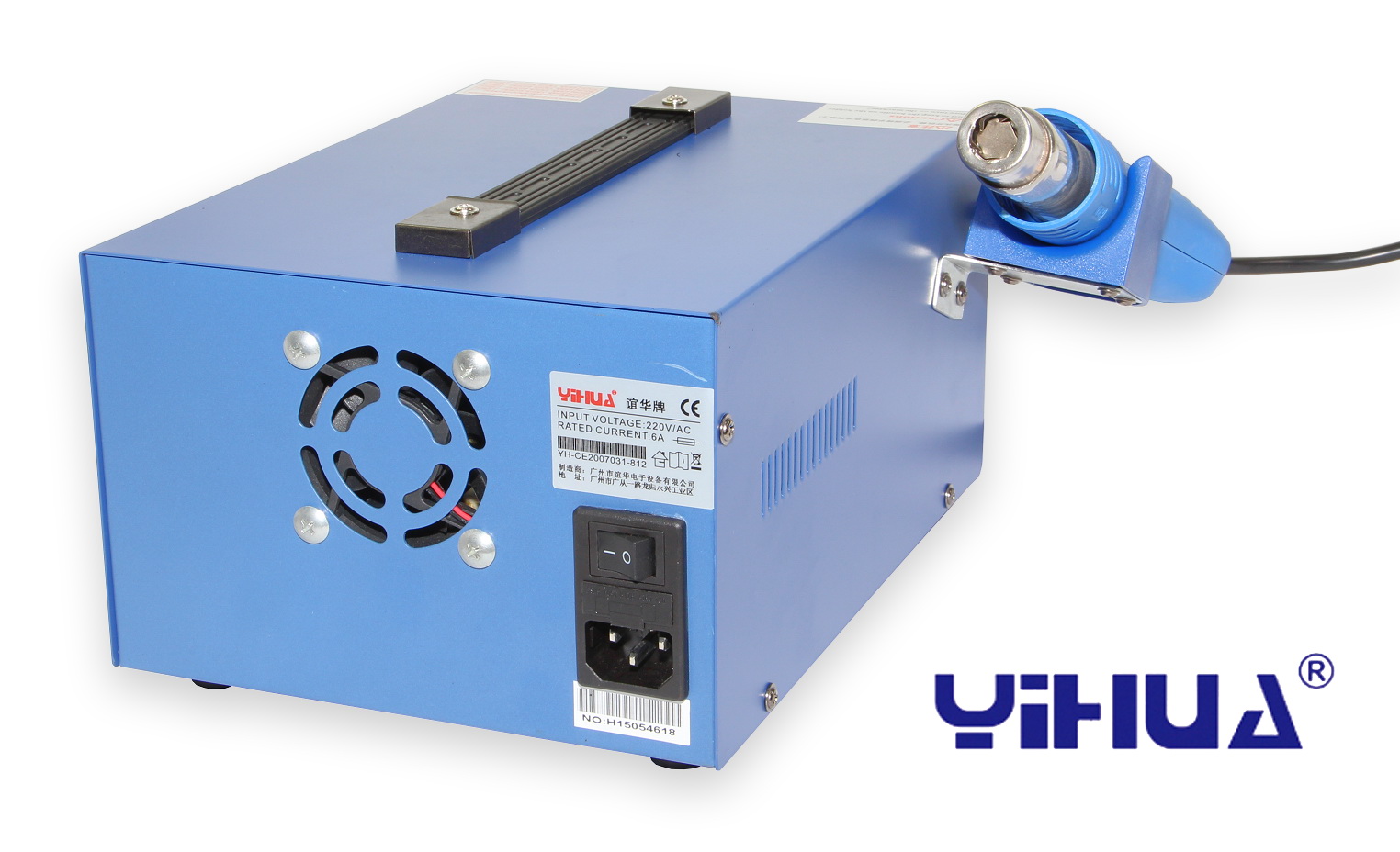

Integrovaná zdrojová časť predstavuje samostatne riadený plnohodnotný laboratórny zdroj napätia regulovaný v rozmedzí 0-15V s aktívnym chladením. Ventilátor chladenia zdrojovej časti sa spína až pri vysokom zaťažení zdroja. Pokiaľ nie je dochladzovanie stabilizačných prvkov nutné, je ventilátor v pokoji. Aktuálne napätie na výstupných svorkách je zobrazené na segmentovom displeji s dielikom 0,1V. Odoberaný prúd odčítate na ručičkovom analógovom meradle. Pri prekročení prúdu 3A sa zdroj vypne a na obnovenie činnosti dôjde automaticky po odpojení záťaže. Interné meradlo napätia laboratórneho zdroja je možné po prepnutí páčkového prepínača použiť ako voltmeter. Činnosť zdroja v tomto móde nie je nijako ovplyvnená. Pre prácu s mobilnými telefónmi je stanica vybavená meračom RF výkonu v GSM a 3G.

Súčasti balenia: držiak hotair rukoväte, stojan na spájkovacie pero, teplovzdušné trysky o priemere 5, 7 a 10 mm (kruhový prierez), 12x12 mm (štvorcový prierez), káble s meracími hrotmi k voltmetru


Táto spájkovacia stanica je kompatibilná so širokou ponukou spájkovacích hrotov rady 900 a horúcovzdušných nadstavcov.

Parametre
Horkuvzdušná stanice
Typ stolné
Výkon teplovzdušnej špirály550 W
Ovládanie teploty vzduchudigitálny (tlačidla)
Ukazovateľ teploty horúceho vzduchudigitálny (displej)
Rozsah regulácie teploty horúceho vzduchu100 - 500 °C
Stabilizácia teplotymeraním výstupnej teploty
Typ generátoru fúkaného vzduchuturbína
Prietok vzduchu (regulovateľný)1 - 120 l/min
Ovládanie prietoku vzduchuanalógový (potenciometrom)
Ukazovateľ prietoku vzduchunie
Funkcia predĺženia životnosti špirály horúceho vzduchuáno
Mikrospájkaáno
Desoldernie
Odsávanie splodín od hrotu mikrospájkynie
Vákuová pinzetanie
Predohrevnie
Laboratórny zdrojáno
Hmotnosť stanice [kg]4 kg
Hmotnosť ručnej časti [g]190 g
Napájacie napätie230V/50Hz
Rozmery (šírka - výška - hĺbka) [mm]195-140-250 mm
Mikropájka
Výkon50 W
Ovládanie teplotydigitálny (tlačidla)
Ukazovateľ teplotydigitálny (displej)
Rozsah regulácie teploty200 - 500 °C
Funkcia predĺženia životnosti hrotunie
Odpor hrotu proti uzemneniu< 2 Ω
Potenciál hrotu proti uzemneniu< 2 mV
Pracovné napätie pre ohrev hrotu24 V
Výmenné hroty (typ)klasický rad 900-T
Typ spájkovacieho peraYIHUA 907F
Laboratorní zdroj
Typ zdrojalineárny (transformátorový)
Pripojenie k počítačunie
Počet výstupných kanálov1
Symetrické napájanienie
Režim zdrojaCV (Constant Voltage)
Ukazovatele prúdu a napätiadisplej (digitálny)ručičkový (analógový)
Rozlíšenie meradla napätia (dielik) D=100 mV
Rozlíšenie meradla prúdu (dielik) D=100 mA
Zvlnenie napätia< 1 mVrms
Stabilita< 0,01±2mV
Izolačný odpor> 20MΩ
Prúd3 A
Napätie15 V
Hmotnosť balenia [kg]:4.7 kg
Viac parametrov
Horkuvzdušná stanice
Typ stolné
Výkon teplovzdušnej špirály550 W
Ovládanie teploty vzduchudigitálny (tlačidla)
Ukazovateľ teploty horúceho vzduchudigitálny (displej)
Rozsah regulácie teploty horúceho vzduchu100 - 500 °C
Stabilizácia teplotymeraním výstupnej teploty
Typ generátoru fúkaného vzduchuturbína
Prietok vzduchu (regulovateľný)1 - 120 l/min
Ovládanie prietoku vzduchuanalógový (potenciometrom)
Ukazovateľ prietoku vzduchunie
Funkcia predĺženia životnosti špirály horúceho vzduchuáno
Mikrospájkaáno
Desoldernie
Odsávanie splodín od hrotu mikrospájkynie
Vákuová pinzetanie
Predohrevnie
Laboratórny zdrojáno
Hmotnosť stanice [kg]4 kg
Hmotnosť ručnej časti [g]190 g
Napájacie napätie230V/50Hz
Rozmery (šírka - výška - hĺbka) [mm]195-140-250 mm
Mikropájka
Výkon50 W
Ovládanie teplotydigitálny (tlačidla)
Ukazovateľ teplotydigitálny (displej)
Rozsah regulácie teploty200 - 500 °C
Funkcia predĺženia životnosti hrotunie
Odpor hrotu proti uzemneniu< 2 Ω
Potenciál hrotu proti uzemneniu< 2 mV
Pracovné napätie pre ohrev hrotu24 V
Výmenné hroty (typ)klasický rad 900-T
Typ spájkovacieho peraYIHUA 907F
Laboratorní zdroj
Typ zdrojalineárny (transformátorový)
Pripojenie k počítačunie
Počet výstupných kanálov1
Symetrické napájanienie
Režim zdrojaCV (Constant Voltage)
Ukazovatele prúdu a napätiadisplej (digitálny)ručičkový (analógový)
Rozlíšenie meradla napätia (dielik) D=100 mV
Rozlíšenie meradla prúdu (dielik) D=100 mA
Zvlnenie napätia< 1 mVrms
Stabilita< 0,01±2mV
Izolačný odpor> 20MΩ
Prúd3 A
Napätie15 V
Hmotnosť balenia [kg]:4.7 kg
