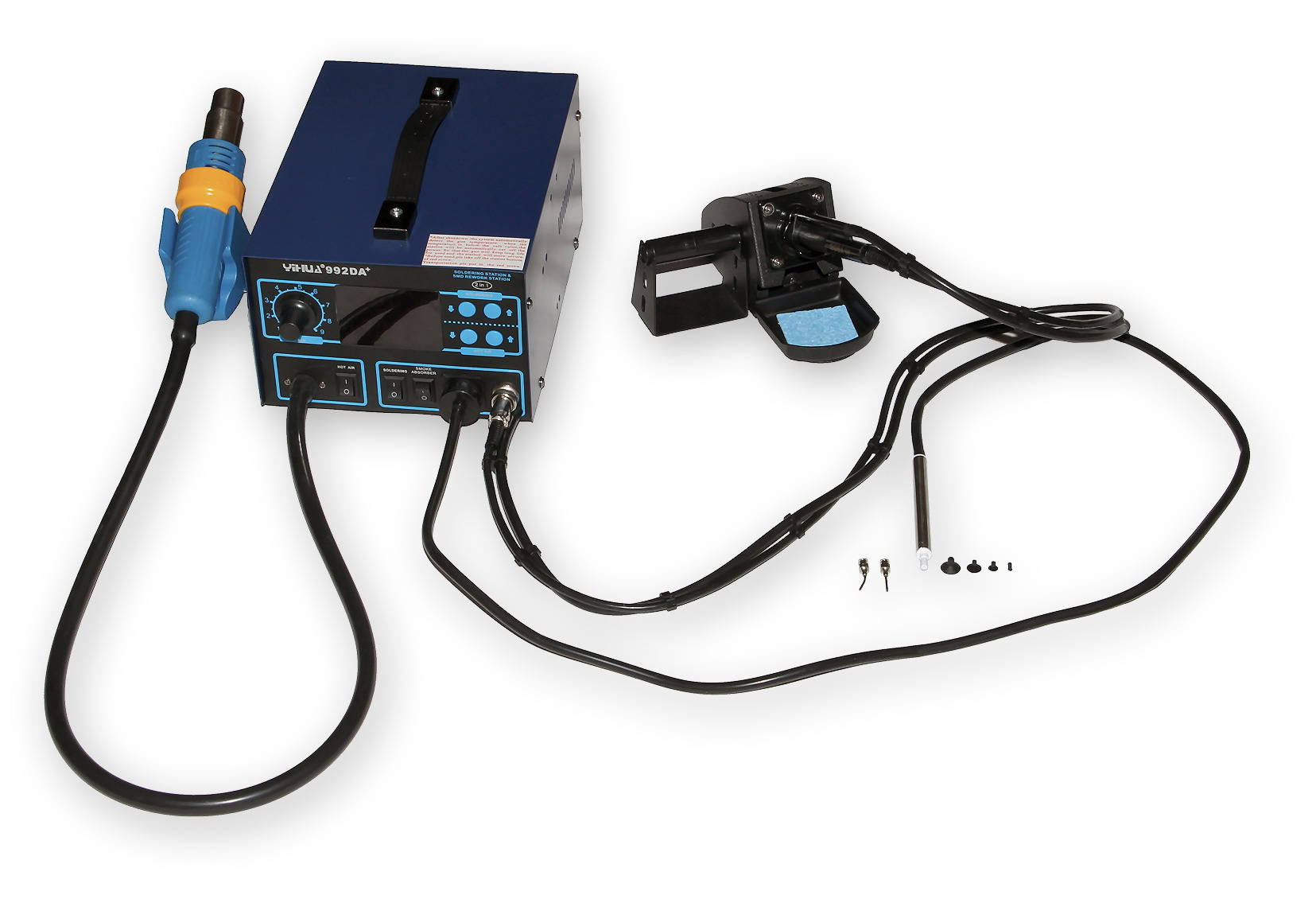

Výkonná stolová prepracovacia stanica s úsporným ovládaním, ktorá kombinuje 75W kontaktnú spájkovačku s integrovaným odsávaním dymu, 600W horúci vzduch a vákuovú pinzetu. Riadenie ohrevu vykonáva procesor na základe rýchleho vzorkovania teploty zo snímačov v rukoväti horúceho vzduchu a vykurovacej špirály mikropájky. Teplotné vzorky sa snímajú každých 20 ms a algoritmy predikcie modulácie šírky impulzu sa používajú na proporcionálne riadenie výkonu každého ohrievača tak, aby sa pri všetkých spájkovacích aplikáciách udržiavala nastavená teplota.

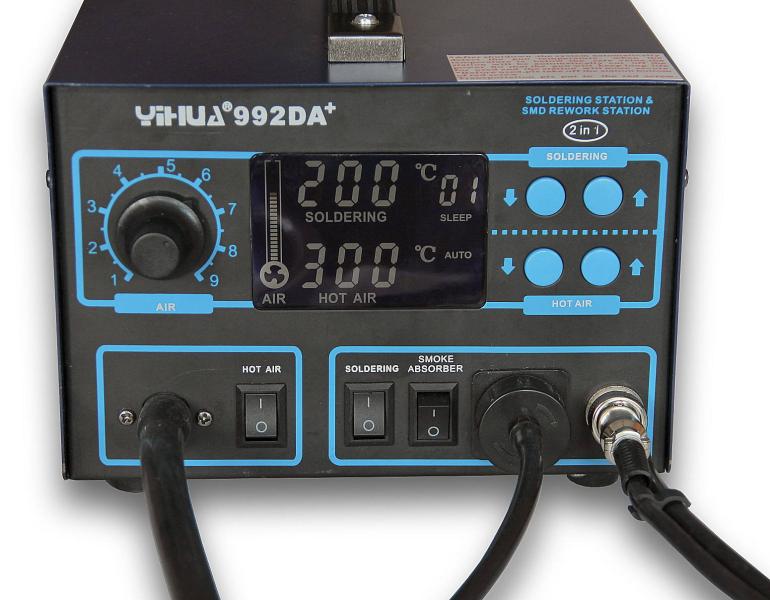

Okrem nastavenia výkonu kompresora sa všetko ovláda tlačidlovou voľbou a na zobrazenie nastavených a potom skutočných hodnôt sa používa veľký inverzný LCD displej. Okrem nameraných teplôt sa na LCD displeji graficky zobrazuje aj výkon kompresora zvolený potenciometrom. Okrem výkonu dvoch zdrojov tepla a presnej regulácie teploty sa do popredia dostala aj konštrukcia stanice v snahe maximalizovať životnosť spájkovacích hrotov, vykurovacej špirály teplovzdušnej jednotky a tiež kompresora. To sa dosahuje uvedením jednotlivých komponentov do režimu spánku, keď sa nepoužívajú. Horúcovzdušná rukoväť, rovnako ako spájkovacia rukoväť, je vybavená magnetickým bezdotykovým spínačom na zistenie, kedy sú odložené v stojanoch. Horúci vzduch sa po niekoľkých minútach nečinnosti prepne do režimu spánku a prebudí sa až po opätovnom vybratí rukoväte zo stojana; vďaka vysokému výkonu je takmer okamžite použiteľný. Najmodernejší systém úspornej kontroly však poskytuje mikropájka, kde sa okrem snímača vloženia do stojana vyhodnocuje aj detekcia používania (t. j. spájkovania) mimo stojana, a to neustálym sledovaním zmeny teploty. Počas spájkovania sa hrot prikladá na studené miesta DPS, ktoré sa musia zahrievať aj so studenou spájkovacou zmesou, čo spôsobuje kolísanie teploty hrotu. Ak k týmto teplotným zmenám nedochádza, riadiaci systém procesora vidí, že spájkovacie pero nie je v prevádzke a bude sa správať podľa zvoleného programu režimu spánku. V prípade spájkovacieho pera to umožňuje vypnutý stav alebo nastavenie času v minútach v rozmedzí 1 - 99, ktoré definuje potrebný čas nepoužívania spájkovacieho pera na aktiváciu režimu spánku. Počet minút zostávajúcich do aktivácie režimu spánku sa zobrazuje na LCD displeji vedľa teploty hrotu. Po vybratí mikropájky zo stojana alebo jej opätovnom vložení do stojana sa hrot okamžite začne zahrievať na nastavenú teplotu. Tento proces je veľmi rýchly vďaka vynikajúcej spotrebe energie tejto mikropájky. Ďalšou ponúkanou funkciou, prístupnou prostredníctvom ovládacích tlačidiel, je nastavenie kalibrácie teploty mikropájky a horúceho vzduchu.
Okrem funkcie spájkovania a odpájkovania je táto prepracovacia stanica vhodná aj ako zváračka plastov vďaka širokému rozsahu nástavcov a rozsahu regulácie teploty.

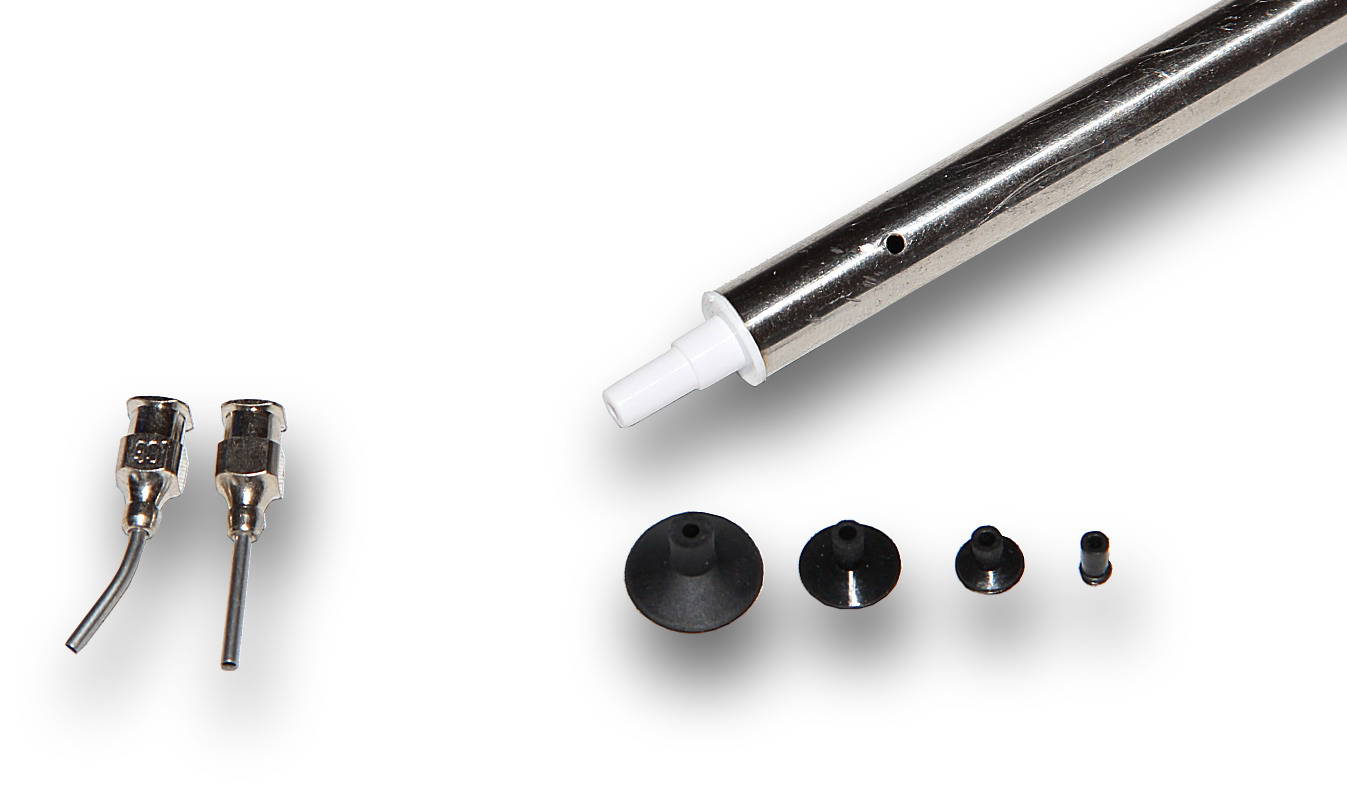

Súčasťou balenia sú: držiak teplovzdušnej pištole, stojan na spájkovacie pero, špongia, gumové koncovky pre vákuové pinzety, teplovzdušné trysky s priemerom 2,5, 4,4, 6,5 a 10 mm (kruhový prierez CN2025, CN2044, CN2065, CN2010), 12x12 mm (štvorcový prierez BGA Y1313)
Táto spájkovacia stanica je kompatibilná so širokou škálou spájkovacích hrotov série 900 a horúcovzdušných nástavcov.
Parametre
Horkuvzdušná stanice |
---|
Typ | stolné |
Výkon teplovzdušnej špirály | 600 W |
Ovládanie teploty vzduchu | digitálny (tlačidla) |
Ukazovateľ teploty horúceho vzduchu | digitálny (displej) |
Rozsah regulácie teploty horúceho vzduchu | 100 - 480 °C |
Stabilizácia teploty | meraním výstupnej teploty |
Typ generátoru fúkaného vzduchu | membránový kompresor |
Prietok vzduchu (regulovateľný) | 7 - 28 l/min |
Ovládanie prietoku vzduchu | analógový (potenciometrom) |
Ukazovateľ prietoku vzduchu | digitálny (displej) |
Funkcia predĺženia životnosti špirály horúceho vzduchu | áno |
Mikrospájka | áno |
Desolder | nie |
Odsávanie splodín od hrotu mikrospájky | áno |
Vákuová pinzeta | áno |
Predohrev | nie |
Laboratórny zdroj | nie |
Hmotnosť ručnej časti [g] | 170 g |
Napájacie napätie | 230V/50Hz |
Rozmery (šírka - výška - hĺbka) [mm] | 195-140-250 mm |
Mikropájka |
---|
Výkon | 75 W |
Ovládanie teploty | digitálny (tlačidla) |
Ukazovateľ teploty | digitálny (displej) |
Rozsah regulácie teploty | 200 - 480 °C |
Funkcia predĺženia životnosti hrotu | áno |
Odpor hrotu proti uzemneniu | < 2 Ω |
Potenciál hrotu proti uzemneniu | < 2 mV |
Pracovné napätie pre ohrev hrotu | 36 V |
Výmenné hroty (typ) | klasický rad 900-T |

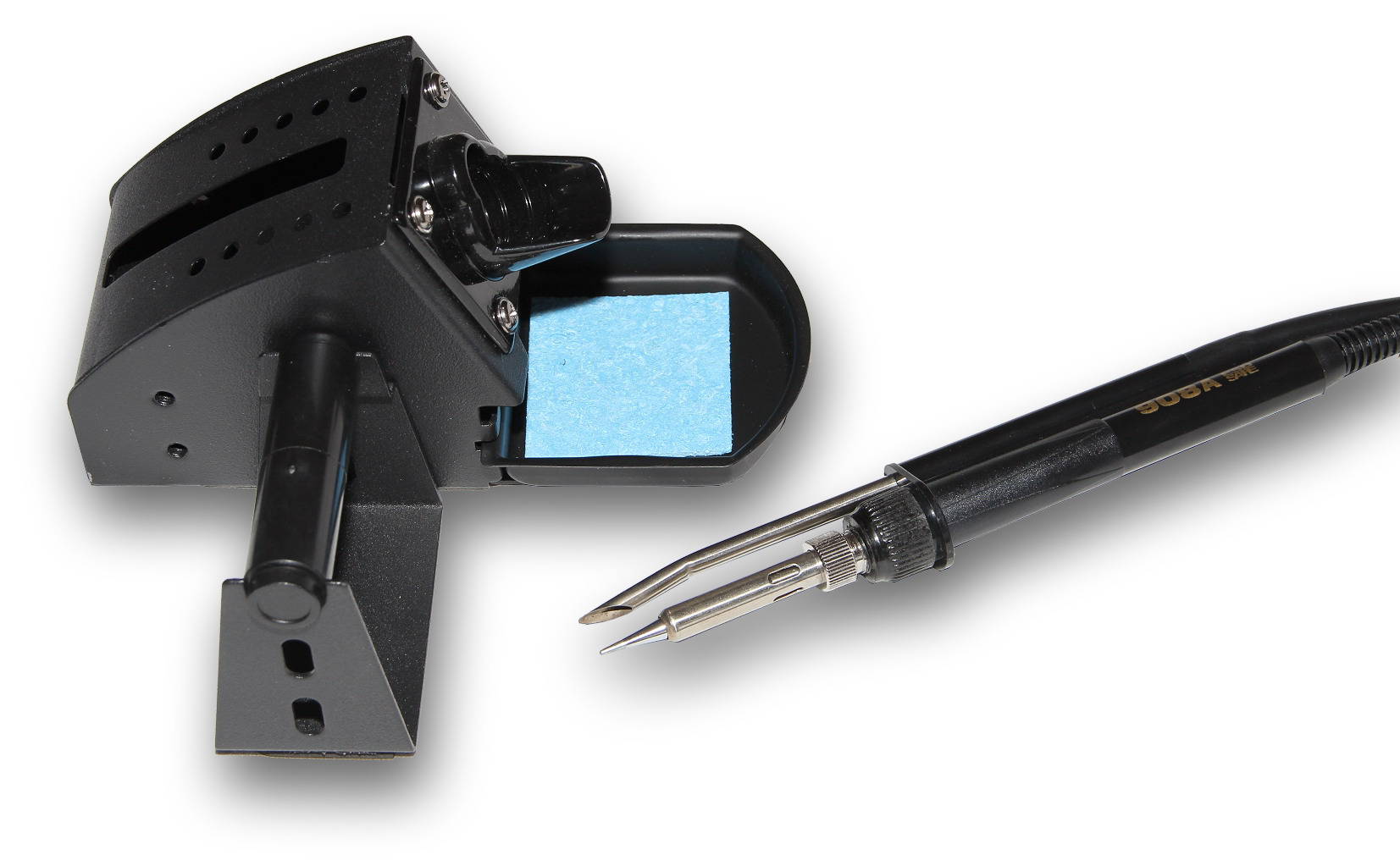

Typ spájkovacieho pera | YIHUA 908 s odsávaním |
Hmotnosť balenia [kg]: | 5.29 kg |
