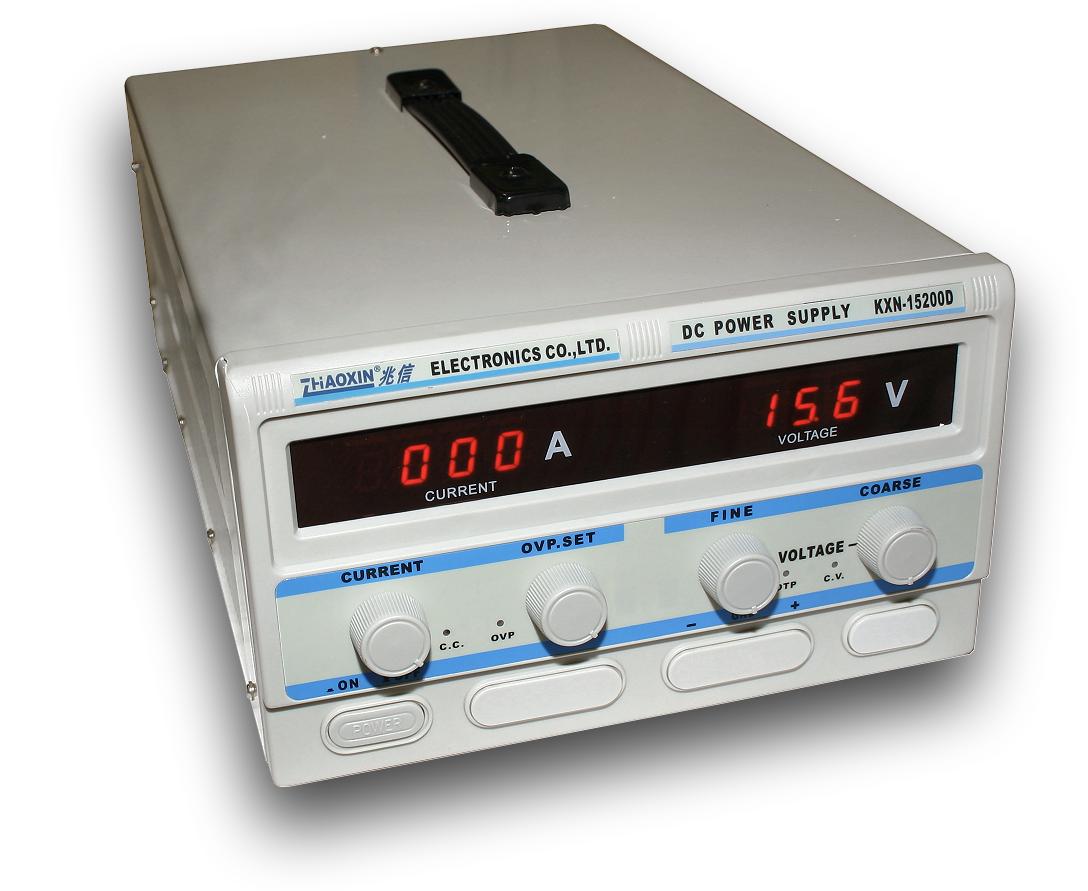

Extrémne výkonný regulovaný impulzny laboratórny zdroj 0-15V / 200A s digitálnymi meradlami oboch veličín, signalizáciou obmedzenia prúdu a ochranami OVP (Over Voltage Protection), OCP (Over Current Protection), OHP (Over Heat Protection). Ide o spínaný zdroj a nie je teda zďaleka až tak ťažký ako ostatné zdroje rovnakého výkonu osadené klasickým transformátorom.
Ďalšími priaznivými argumentmi pre pulzný zdroj je nižšia tepelná výkonová strata a v porovnaní s lineárnymi zdrojmi oveľa rýchlejšia odozva, teda vysoká stabilita výstupného napätia.

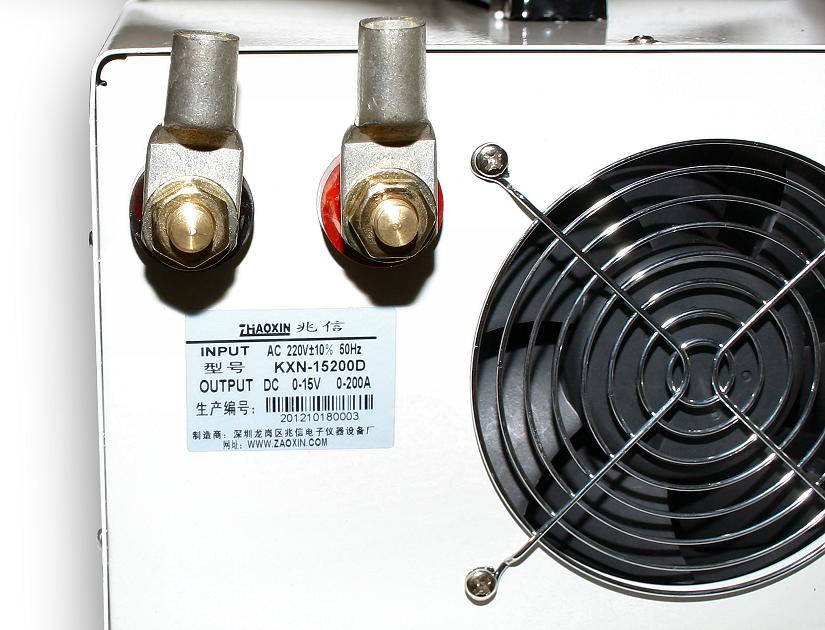

Pre pripojenie veľkých prúdových záťaží slúžia robustné pozlátené skrutkované ( M17) prípojné body na zadnej strane šasi zdroja. Zdroj je vybavený aktívnym chladením v podobe ventilátora s veľkými lopatkami, ktorého otáčky sú dynamicky riadené podľa teploty stabilizačných spínacích prvkov.
Stabilizovaný zdroj má výkon 3 kW a je schopný na výstupných svorkách udržiavať stabilné napätie v plnom rozsahu regulácie (0-15V) až do záťaže, predstavujúcej odpor 0,075 Ohmov. Pozor - zdroj musí byť pripojený do okruhu 230V isteného ističom 16A. 10A istič by nedovolil využiť plný výkon zdroja t.j. odber 200A pri stabilizovanom napätí 15V na výstupných svorkách.
Parametre
Laboratorní zdroj |
---|
Typ zdroja | spínaný (impulzný) |
Pripojenie k počítaču | nie |
Počet výstupných kanálov | 1 |
Režim zdroja | CV (Constant Voltage)CC (Constant Current) |
Ukazovatele prúdu a napätia | displej (digitálny) |
Rozlíšenie meradla napätia (dielik) D= | 100 mV |
Rozlíšenie meradla prúdu (dielik) D= | 100 mA |
Presnosť merania napätia | ± 1 % |
Presnosť merania prúdu | ± 1 % |
Zvlnenie napätia | < 0,5% Vout |
Galvanické oddelenie od siete | áno |
Izolačný odpor | > 20MΩ |
Hmotnosť | 11 kg |
Napájacie napätie | 230V/50Hz |
Rozmery (šírka - výška - hĺbka) [mm] | 260-160-350 mm |
Prúd | 200 A |
Napätie | 15 V |
Hmotnosť balenia [kg]: | 11.8 kg |
