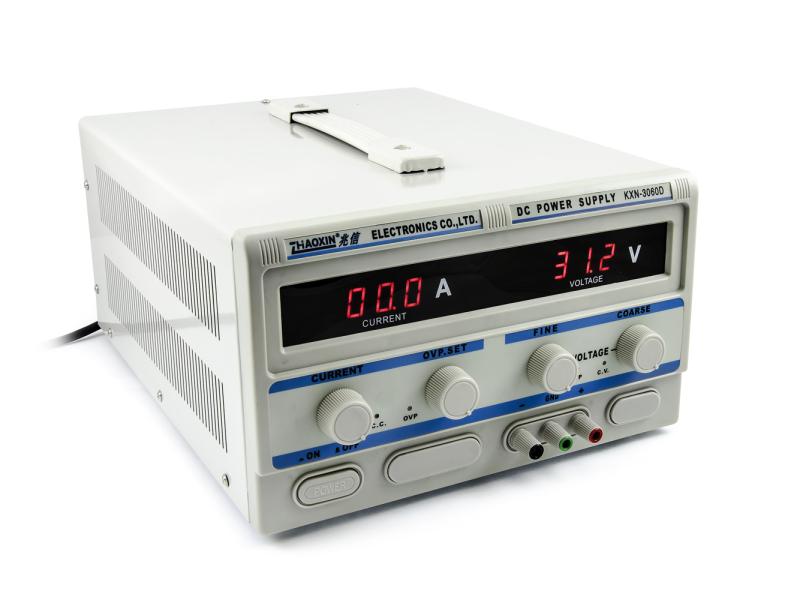

Laboratórny zdroj pre aplikácie s veľkým prúdovým odberom. 3060D je spínaný laboratórny zdroj 30V / 60A s digitálnymi meradlami oboch veličín, signalizáciou obmedzenia prúdu a ochranami OVP (Over Voltage Protection), OCP (Over Current Protection), OHP (Over Heat Protection).
Ide o pulzný zdroj a nie je teda zďaleka až tak ťažký ako ostatné zdroje rovnakého výkonu osadené klasickým transformátorom; značnú časť hmotnosti tvorí robustný chladič, umiestnený vo vnútri zdroja. Ďalšími priaznivými argumentmi pre pulzný zdroj je nižšia tepelná výkonová strata a v porovnaní s lineárnymi zdrojmi oveľa rýchlejšia odozva, teda vysoká stabilita výstupného napätia.

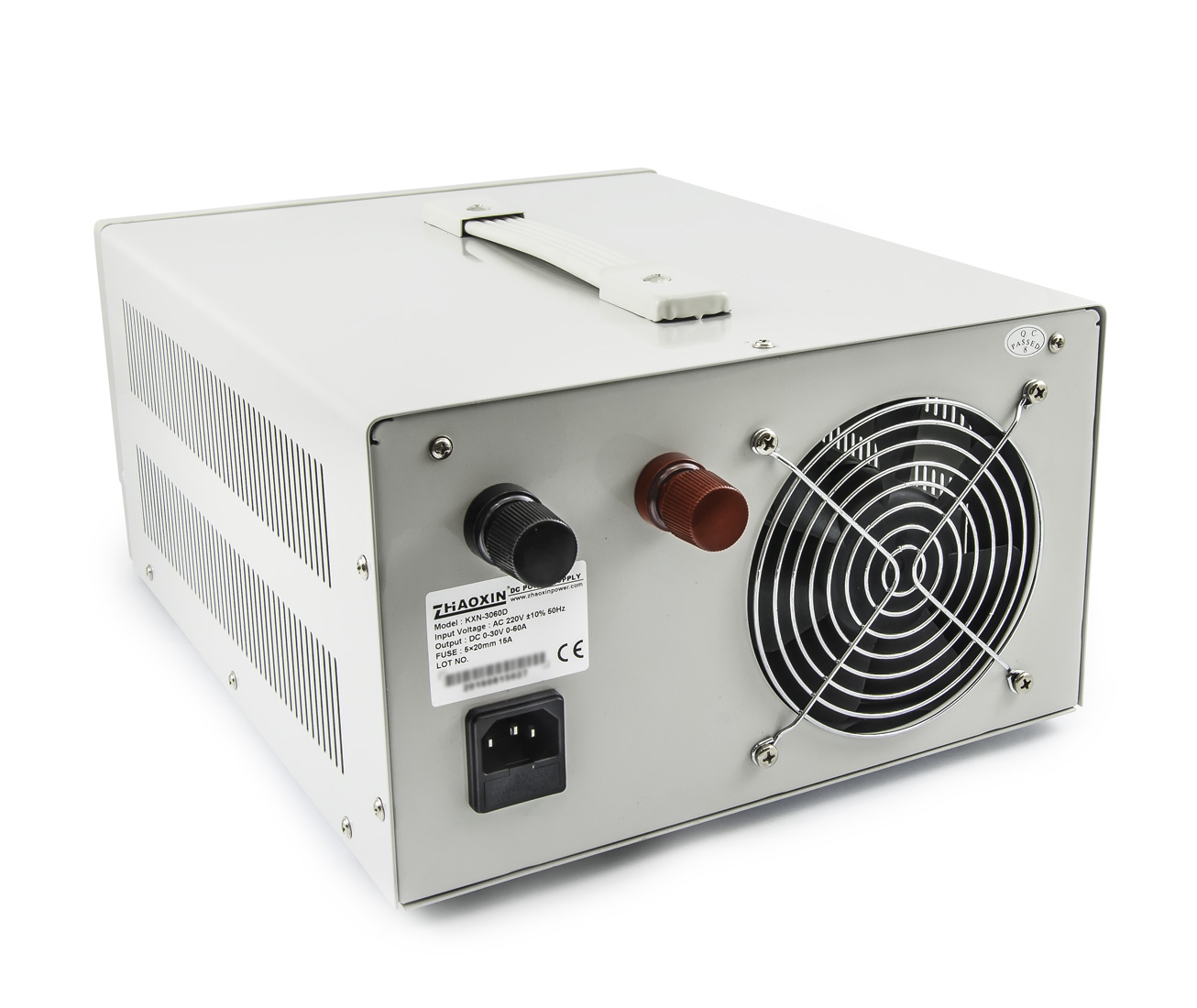

Zdroj disponuje vývodom regulovaného napätia na čelnej strane, tie ale slúžia len pre pripojenie aplikácií s malým odberom alebo pre pripojenie meracích prístrojov. Veľkú prúdovú záťaž je nutné pripojiť na robustné pozlátené skrutkované prípojné body na zadnej strane zdroja. Prístroj je vybavený aktívnym chladením v podobe dvoch ventilátorov, ktorých otáčky sú dynamicky riadené podľa teploty stabilizačných spínacích prvkov.
Parametre
Laboratorní zdroj |
---|
Typ zdroja | spínaný (impulzný) |
Pripojenie k počítaču | nie |
Počet výstupných kanálov | 1 |
Symetrické napájanie | nie |
Režim zdroja | CV (Constant Voltage)CC (Constant Current) |
Ukazovatele prúdu a napätia | displej (digitálny) |
Rozlíšenie meradla napätia (dielik) D= | 100 mV |
Rozlíšenie meradla prúdu (dielik) D= | 100 mA |
Presnosť merania napätia | ± 1 % |
Presnosť merania prúdu | ± 1 % |
Zvlnenie napätia | < 0,5% Vout |
Galvanické oddelenie od siete | áno |
Izolačný odpor | > 20MΩ |
Pracovná teplota | -10°C až 40°C |
Hmotnosť | 5.5 kg |
Napájacie napätie | 230V/50Hz |
Rozmery (šírka - výška - hĺbka) [mm] | 260-160-380 mm |
Prúd | 60 A |
Napätie | 30 V |
Hmotnosť balenia [kg]: | 7 kg |
