Pretavovacia pec T-937 s pripojením k PC

Infračervená pretavovacia pec T-937 s pripojením k PC ponúka v porovnaní s nižšími modelmi pretavovacích pecí veľmi sofistikované prostredie pre správu profilov pretavovania. Ťažkopádnu úpravu teplotných kriviek s mnohými stlačeniami tlačidiel nahrádza pohodlný program na PC. Profil pretavovania je interpretovaný matematickou funkciou a program umožňuje editáciu krivky v Bézierovom režime ako vo vektorových grafických editoroch.

Ovládací softvér si môžete stiahnuť TU

Základné teplotné profily pre všetky typy spájkovacích pást zo sortimentu dvadsaťjeden popredných svetových výrobcov sú k dispozícii okamžite po inštalácii riadiaceho softvéru. Stačí vybrať názov výrobku z rozbaľovacej ponuky.

Upravené profily potom môžete uložiť pod ich názvami. Na prácu s krivkou teplotnej obálky vám program poskytuje nástroje na presné meranie časových intervalov medzi ľubovoľnými bodmi na krivke, na určenie teploty jednoduchým nasmerovaním meracieho kríža na ľubovoľný bod na krivke a na meranie strmosti krivky v °C za jednotku času: poznámky k dôležitým fázam krivky môžete písať priamo na diagram. Pretavovacia pec sa pripája k počítaču prostredníctvom dodaného kábla USB; možno ju pripojiť aj prostredníctvom RS-232 (konektor CANON9).

DPS do 306 x 222 mm

Infračervená pretavovacia pec pre všetky typy spájkovacích zliatin. Je určená pre dosky plošných spojov s rozmermi do 306 x 222 mm. Infračervený ohrev sa používa na ohrev a pretavenie spájkovacej zliatiny na vytvorenie spájkovaných spojov. Po nanesení spájkovacej pasty a osadení súčiastok na DPS sa spájkované spoje vytvoria zahriatím zostavy v dôsledku tepelnej energie žiarenia dopadajúceho na spájkované body a ich okolie. Teplota musí dosiahnuť bod tavenia spájkovacej zmesi; výkon žiaričov je počas celého procesu riadený riadiacim systémom podľa nastavených parametrov.

Presné riadenie teploty

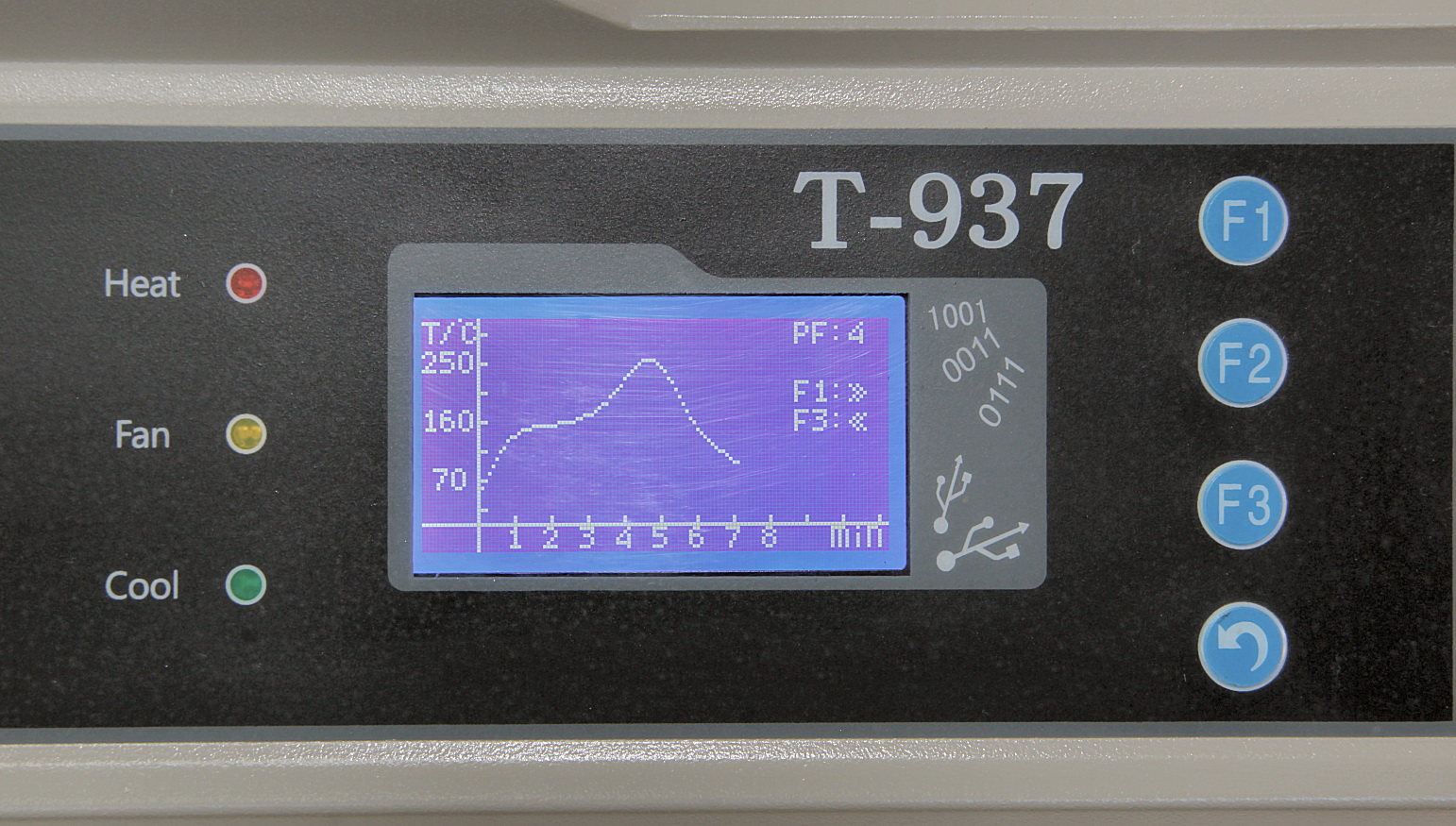

Chladiče a ventilátory nad doskou plošných spojov spolu so snímačmi teploty a riadiacou jednotkou procesora zabezpečujú presné časovanie a dodržiavanie teploty. Model T-937 je vybavený aj prídavným ventilátorom na chladenie priestoru nad infračervenými trubicami, čo umožňuje výrazne vyššie prevádzkové zaťaženie, pretože šasi pece sa počas dlhodobej prevádzky neprehrieva. V závislosti od použitej spájkovacej zliatiny nastavíte spájkovaciu krivku a procesorový systém bude automaticky riadiť celý proces. Krivka sa prenáša do pamäte riadiaceho systému z riadiaceho softvéru v počítači. Ak potrebujete pracovať len s 8 rôznymi teplotnými profilmi, môžete ich všetky nahrať z PC do pamäte pece a potom ich len stlačením tlačidla vyvolať. V tomto prípade už nie je potrebné pripojenie pece k PC a bude sa ovládať manuálne. Po ukončení procesu spájkovania sa automaticky spustia ventilátory na ochladenie - chladiaca časť je tiež riadená v rámci zvoleného programu.
