Stolná spájkovacia stanica pre letovanie vlnou typ TB680

Automatizovaná spájkovacia cínová vlna pre olovnaté a bezolovnaté spájkovanie s digitálnym ovládaním všetkých fáz procesu. Stroj disponuje okrem dýzy pre vlastnú cínovú vlnu (tvorenú prúdom taveniny) tiež dýzu pre automatizované pokračovanie textu

Kód produktu:

100723
Predaj ukončený

Nadrozmerný produkt - iba špeciálna preprava možno odoslať len pomocou špeciálnej prepravy.

Nadrozmerna preprava 82,95 €(69,12 € bez DPH)

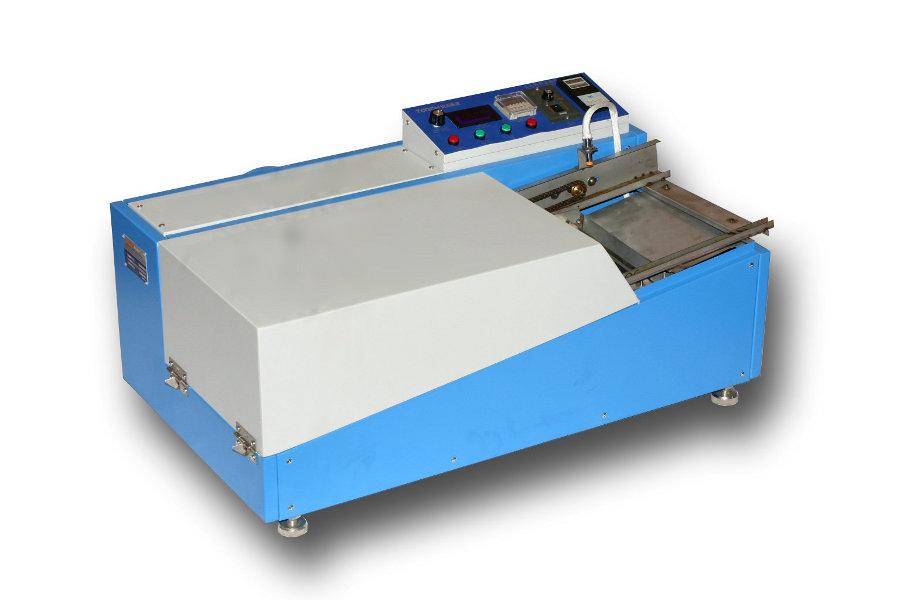

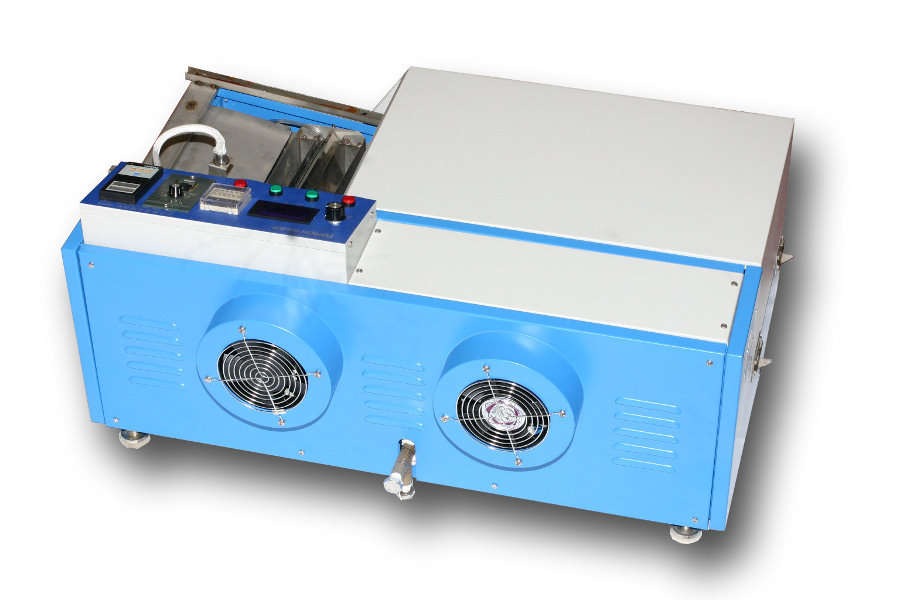

Stolná spájkovacia stanica pre letovanie vlnou typ TB680 100723 https://www.hotair.sk/images/produkty/1/735/stolni-pajeci-stanice-pro-letovani-vlnou-typ-tb680_0.jpg
Cena: 124560.00
Dostupnost: Predaj ukončený 2024-05-28T11:57:22+02:00

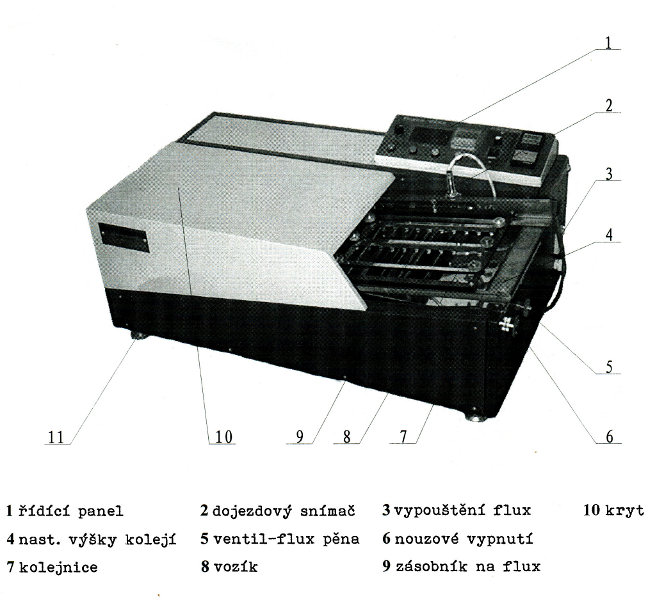

Automatizovaná spájkovacia cínová vlna pre olovnaté a bezolovnaté spájkovanie s digitálnym ovládaním všetkých fáz procesu. Stroj disponuje okrem dýzy pre vlastnú cínovú vlnu (tvorenú prúdom taveniny) tiež dýzu pre automatizované nanášanie taviva (flux pasty) na DPS a platňou pre predhriatie plošných spojov. Všetky fázy procesu spájkovania sú nastaviteľné a dopravník plošných spojov zaistí potiahnutie letovanej strany spojov filmom flux pasty, následne spoj dopraví nad infračervenú platňu preheateru a potom pretiahne nastavenou rýchlosťou cez hrebeň cínovej vlny.


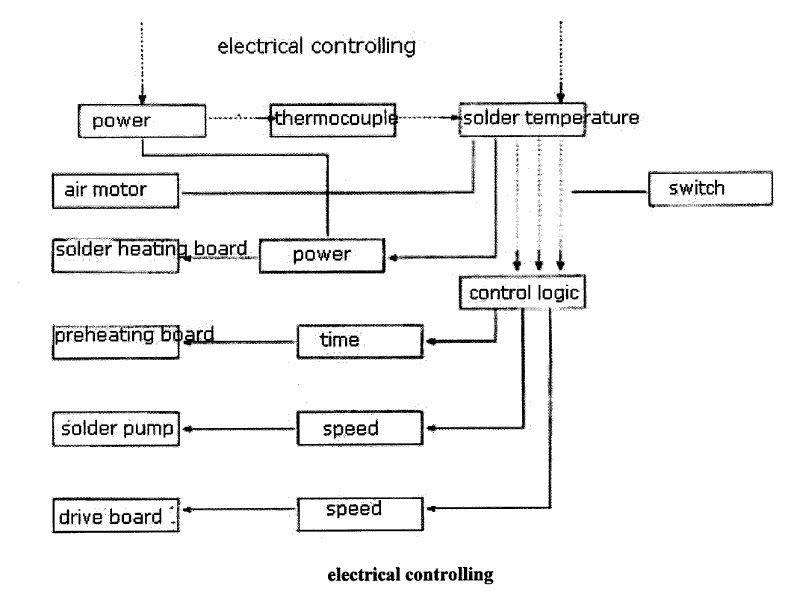

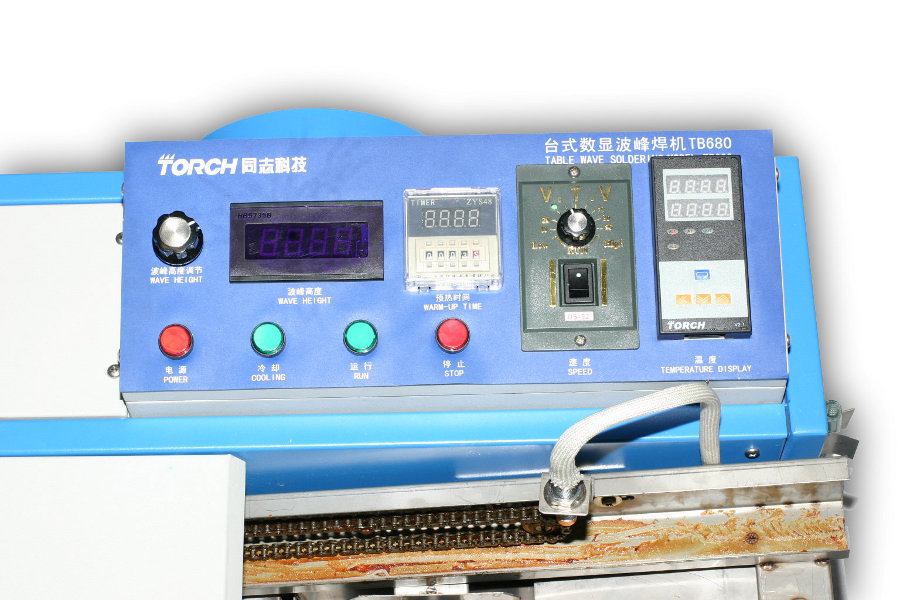

Medzi nastaviteľné parametre spájkovania patrí: výška vlny - zobrazovaná digitálne na paneli, nastavenie času pre predohrev - zobrazované digitálne, rýchlosť posunu dopravníka, nastavenie teploty cínu - spájkovacej zmesi.

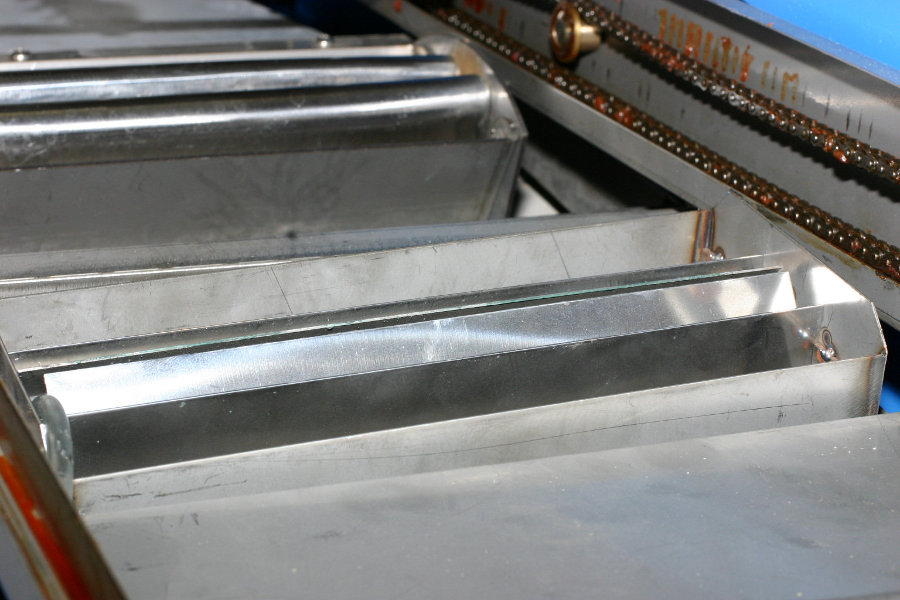

Spájkovacia vlna TB680 je prístroj pre hromadné spájkovanie dosiek plošných spojov, použiteľná pre širokú typovú škálu súčiastok - klasické s drôtovými vývodmi cez všetky typy povrchovej montáže (SMT), teda s vývodmi vo forme metalizovaných plôšok, zahnuté páskové vývody, vývody typu "L", vývody typu "J", guľové vývody (Ball Grid Array). Spájkovacou vlnou (čiže cínovou spájkovacou vlnou, ktorej názov je odvodený od základnej súčasti spájkovacej zliatiny - cínu) sa prakticky rozumie zdvihnutá hladina roztavenej spájkovacej zmesi, cez ktorej hrebeň je mechanicky posúvaná doska plošných spojov.Zdvihnutie cínovej vlny je zabezpečené čerpaním taveniny pomocou zubového čerpadla a jej vháňanie do špeciálnej podlhovastej dýzy. Priechodom plošného spoja so súčiastkami cez vrchol cínovej vlny sa prepájajú vývody súčiastok. V prípade letovania súčiastok technológie SMD pochopiteľne dochádza k priamemu kontaktu roztavenej letovacej zliatiny so súčiastkami. Pre zaistenie správneho preletovania spojov a zároveň zabránenie poškodeniu spájkovaných elektronických komponentov je nevyhnutné dodržať najmä tieto tri parametre: teplotu cínovej letovacej zmesi (spájky), správne nastavenú výšku spájkovacej vlny a stabilný pokojný povrch tekutého kovu na vrchole vlny a samozrejme rovnomerný posun dosky plošných spojov cez hrebeň vlny. Práve rýchlosť posunu DPS zaistí správnu dobu kontaktu spájkovaných spojov a súčiastok s taveninou. Teplota a doba spájkovania (rýchlosť mechanického posunu dosky) cínovou vlnou sú plne kontrolovateľné a teda prispôsobiteľné typom elektronických súčiastok a použitej spájkovacej zmesi. Spájkovanie cínovou vlnou zrýchľuje montáž DPS a zvyšuje spoľahlivosť spájkovaných spojov.

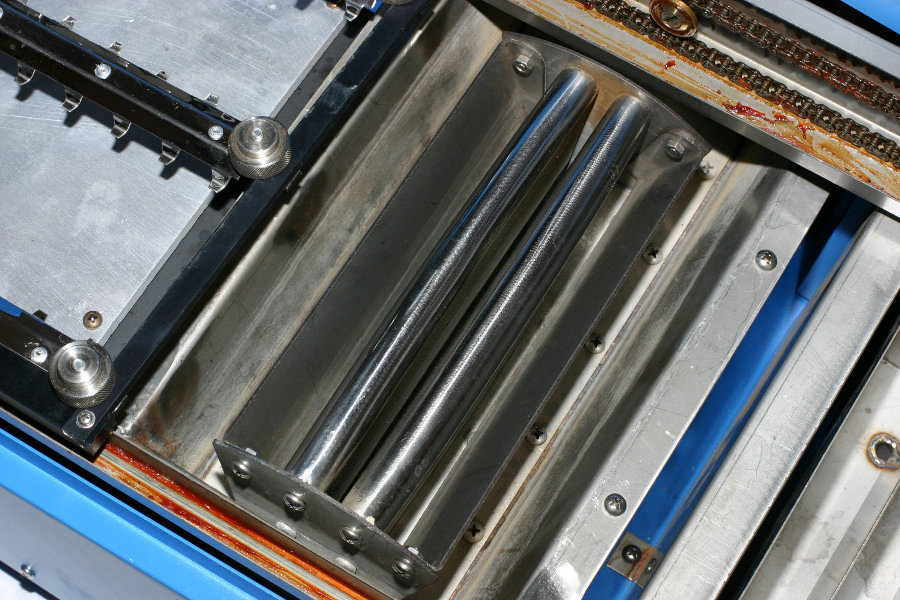

Celá technológia mechanického spájkovania vlnou obsahuje viac než len dopravník dosky plošných spojov a cínový preliv čerpanej spájkovacej zliatiny. Tento model spájkovacej vlny automaticky sprostredkováva fázu predohrevu DPS (preheating) a nanesenie flux pasty na spájkovaný povrch dosky. Parametre predhrievacej fázy, teda času a teploty nahriatia sú plne kontrolovateľné a dané do automatického procesu. Flux pasta je na povrch spoja distribuovaná obdobnou metódou akú používa vlastná spájkovacia vlna. Vzduchové čerpadlo prebubláva roztok flux pasty a napení ho. Pena je potom vytláčaná podlhovastou dýzou a vytvára vlnu napeneného taviva, cez ktorej hrebeň je pásovým dopravníkom automaticky prevezená doska plošných spojov. Po nanesení flux pasty dopraví mechanický pojazd DPS nad preheater a stroj automaticky spustí fázu predhrievania. Všetky fázy spájkovania vlnou sú teda vykonané automaticky podľa zvolených parametrov jednotlivých fáz letovania.

Technické parametre:
letovacia mechanická vlna TORCH TB680
výkon:
3 kW
kapacita zásobníka pre spájkovaciu zmes: 37kg
maximálny rozmer plošného spoja: 270 x 200 mm
rozsah teplôt: 200 - 300 ° C
predhrievacia fáza: 70 - 90 ° C
výška vlny: nastaviteľná 5 - 12 mm
doba pre roztavenie spájkovacej zliatiny: 80 min
nanášanie taviva: pena
rýchlosť posuvu dopravníkom: 0,5-3 m / min
napájanie: 230V / 50Hz, jednofázové
rozmery: 850 x 600 x 330 (v) mm
hmotnosť: 48kg netto


Parametre
Hmotnosť balenia [kg]:48 kg
Viac parametrov
Hmotnosť balenia [kg]:48 kg
