Spínaný jednosmerný laboratórny zdroj Gophert CPS-1620 malých rozmerov s výstupným
napätím 16V a prúdom 20A.

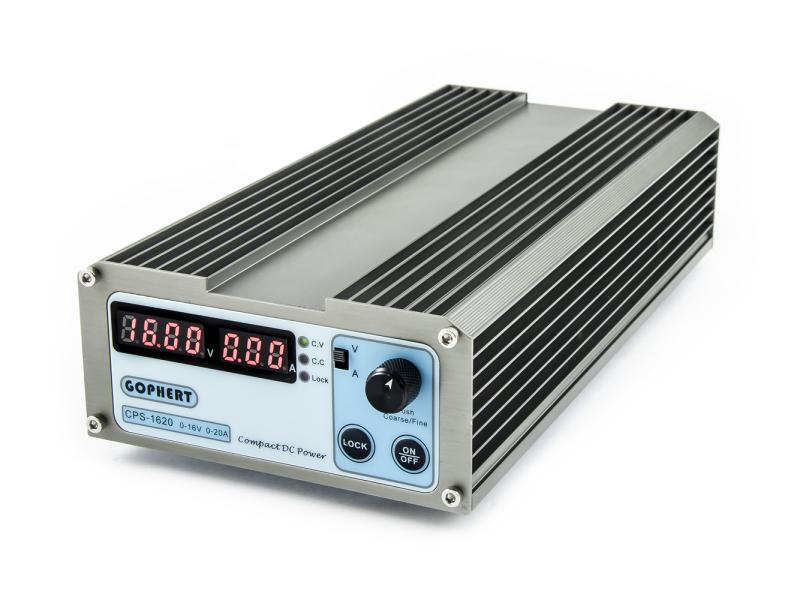

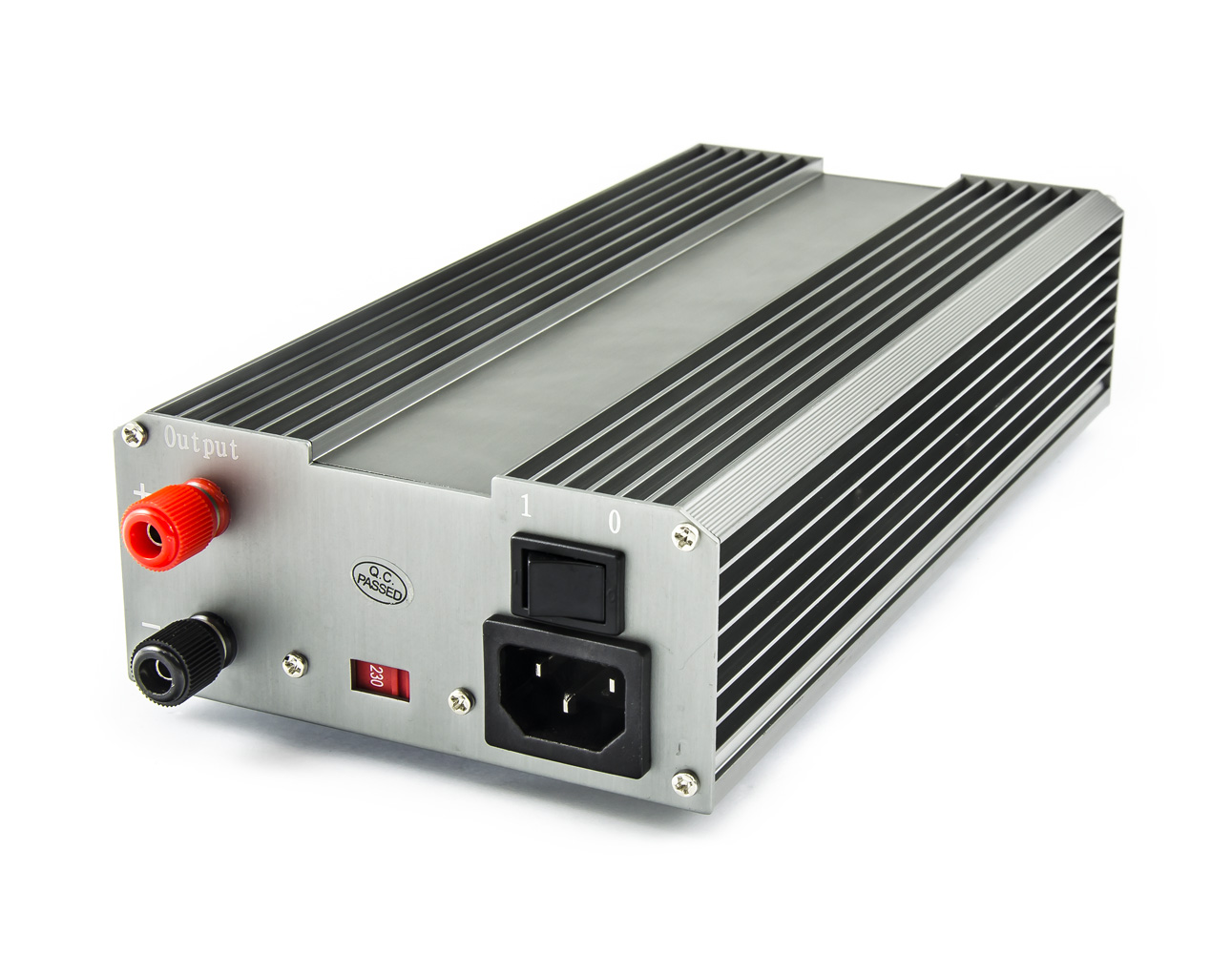

Zdroj CPS-1620 je mikroprocesorom riadený (MCU), disponuje veľmi jednoduchým ovládaním - krokovým regulátorom, ktorým možno ovládať ako prúd, tak napätie a zároveň voliť desatinnú čiarku, pre presnejšie nastavenie úrovní napätia a prúdu. Pre prepínanie ovládania medzi prúdom a napätím slúži prepínač, umiestnený vedľa otočného regulátora. Tento pulzný DC zdroj disponuje dvoma segmentovými displeji červenej farby, štvormiestnym pre napätie a trojmiestnym pre prúd, nechýba mu ani zámok ovládania. Zdroj vie pracovať v režimoch constant current (CV) a constant voltage (CV), aktuálny stav je indikovaný LED diódami po pravej strane displeja. Nechýba ani ochrana proti skratu na výstupe, sledovanie OVP a OCP a ochrana proti prehriatiu. Zdroj CPS-1620 možno prevádzkovať v sieťach 230V aj 110V. Výstupné svorky zdroja sú skrutkovacie a sú umiestnené v zadnej časti.
Celý zdroj je veľmi malých rozmerov, 120 (š) - 62 (v) - 270 (h), ľahko prenosný, váži necelý 1kg a celé šasi je vyrobené z dobre vyzerajúcej profilovanej hliníkovej zliatiny. Svojimi rozmermi a spracovaním je ideálny pre umiestnenie do racku, servisných krabíc, do miest, kde je málo priestoru a pre aplikácie, kde je potrebné zdroj často prenášať.
Parametre
Laboratorní zdroj |
---|
Typ zdroja | spínaný (impulzný) |
Pripojenie k počítaču | nie |
Počet výstupných kanálov | 1 |
Režim zdroja | CV (Constant Voltage)CC (Constant Current) |
Ukazovatele prúdu a napätia | displej (digitálny) |
Rozlíšenie meradla napätia (dielik) D= | 10 mV |
Rozlíšenie meradla prúdu (dielik) D= | 10 mA |
Hmotnosť | 0.99 kg |
Napájacie napätie | 100-240V AC |
Účinnosť | 88 % |
Prúd | 20 A |
Napätie | 16 V |
Hmotnosť balenia [kg]: | 1.28 kg |
